Установка для контроля колесных дисков WRE Thunder 2

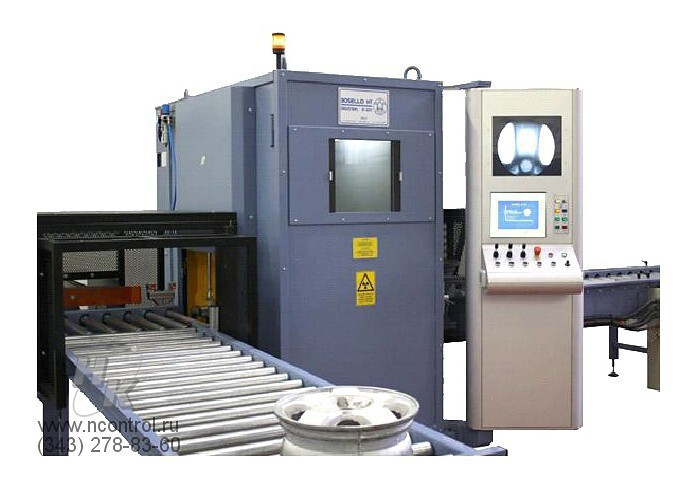

Установка для контроля колёсных дисков WRE Thunder 2 [фото №1]

Установка для контроля колёсных дисков WRE Thunder 2 [фото №2]

Установка для контроля колёсных дисков WRE Thunder 2 [фото №3]

Установка для контроля колёсных дисков WRE Thunder 2 предназначена для радиоскопии легкосплавных колёсных дисков. Оснащается рентгенаппаратами с мощностью 160 кВ. Снята с производства. Замена — установка WRE Thunder 3.

Камера радиационной защиты выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется.

Кабина радиационной защиты

Включает две пневматические двери для погрузки-выгрузки колесного диска, одну большую дверь с просмотровым окном для технических нужд. Опционально могут быть поставлены погрузочный и разгрузочный роликовые конвейеры для облегчения работы оператора по погрузке-выгрузке. Четыре независимых двигателя через ролики захватывают колёсный диск с транспортера, надежно его фиксируют и придают ему вращательное движение.

Манипулятор

Система способна работать с колёсными дисками разных размеров, поступающих в рабочую камеру в хаотичном порядке. Четыре ролика, приводимые в движение каждый от своего двигателя, захватывают диск по нижнему ободу и передают ему вращательное движение. Пять осей перемещения позволяют обеспечить доступ к любой точке диска. Взаимное расположение детектора рентгеновского излучения и аппарата обусловлено работой программного обеспечения.

Панель управления

Состоит из 2 мониторов и эргономичной консоли, где размещены кнопки включения и джойстики для перемещения манипулятора. На первый монитор выводится информация о работе программ системы, на второй монитор выводится изображение объекта контроля. Подключение к локальной информационной сети осуществляется через Ethernet-порт.

В базовой комплектации установлен видеопроцессор BHT IP. В качестве опции может прилагаться программа для автоматического контроля объектов и определения дефектов Visual Faris.

4000 кг
Масса камеры

Технические характеристики

Мощность рентгенаппарата	160 кВ
Детектор рентгеновского излучения	применяются промышленные версии XRI 420 с входным окном 9 дюймов, камерой высокого разрешения и 3 уровнями электронного усиления
Размеры колёсных дисков контролируемых изделий:
– минимальные размеры	13 х 3”
– максимальные размеры	22 х 10”
– максимальный вес	30 кг
Время на загрузку/выгрузку	7,5 сек
Время на один оборот диска 15”	7 сек
Время контроля одного колёсного диска с загрузкой/выгрузкой и съёмкой в 3-х позициях (ступица-обод-спица) в режиме реального времени	33 сек
Размеры камеры:
– длина	2000 мм
– высота	1400 мм
– ширина	2000 мм
Масса камеры	4000 кг
