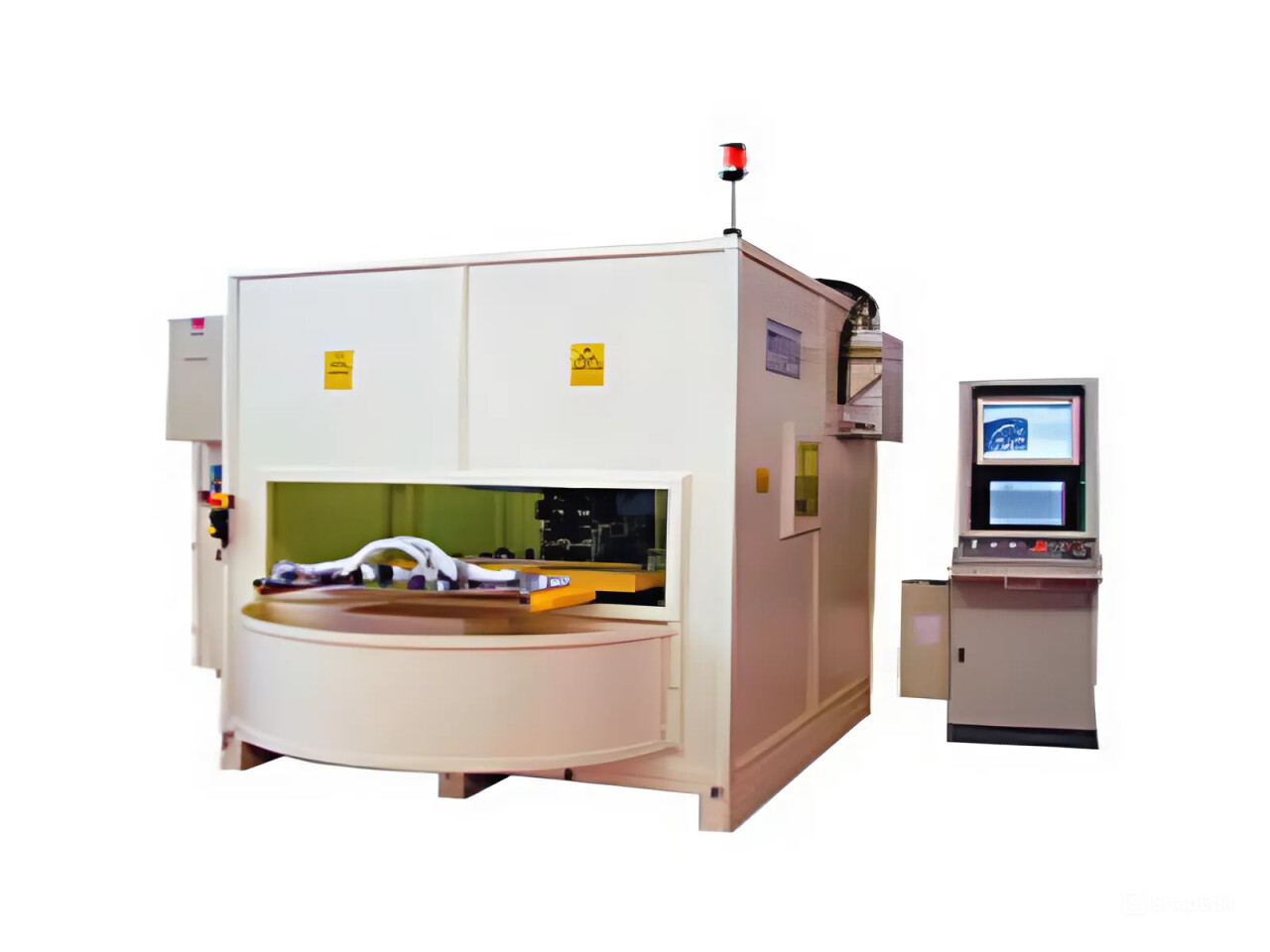

Рентгенотелевизионная установка BOSELLO A.C.R.E 902 предназначена для проведения промышленной радиоскопии материала на наличие дефектов. Оснащается рентгенаппаратами с мощностью от 160 кВ до 225 кВ. Исследует объекты с максимальными размерами 400×1000 мм и массой 15 кг.

Камера радиационной защиты

Камера BOSELLO A.C.R.E 902 изготовлена из стали и изнутри обшита свинцом. Оснащена пневматической раздвижной дверью для автоматического режима работы и легкой свинцовой шторки для ручной загрузки установки. Смотровое окно на передней стенке предназначено для контроля процесса. На задней стенке камеры расположена большая дверь для технических нужд.

Камеру можно перемещать с помощью погрузчика. Это позволяет устанавливать ее в любом месте цеха. Дополнительная радиационная защита не требуется.

Манипулятор

Установка оснащена стандартным С-образным манипулятором с 5-ю осями перемещения. Они позволяют получить изображение объекта под любыми углами. Микропроцессорная система управляет манипулятором и обеспечивает более быстрое движение и точное позиционирование.

Поворотный загрузочный стол

Стол разделен на внешнюю и внутреннюю части. Это позволяет уменьшить простои установки, связанные с подготовкой исследуемого объекта, и уменьшить рабочий цикл до 7 сек.

Удерживающие ограничители закрепляют объект на столе. Ограничители регулируются для контроля разнотипных объектов.

Панель управления

Панель управления состоит из 2-х VGA мониторов и консоли. На ней размещены кнопки включения и джойстики для перемещения манипулятора по осям. На 19” монитор выводится информация о работе программ системы. На 18” монитор выводится монохромное радиоскопическое изображение высокого разрешения.

7 секунд
Рабочий цикл
исследования

Документы в PDF

Скачать карточку в формате PDF

Типы детекторов рентгеновского излучения

промышленные версии XRI 420 с входным окном 9 дюймов, камерой высокого разрешения и 3 уровнями электронного усиления;

плоско-панельные детекторы с числом пикселей 512х512 или 1024х1024.

Особенности

интерфейс RS 232 управление напряжением и током рентгеновского аппарата;
к системе могут быть подключены периферийные устройства;
Ethernet порт помогает подключиться к локальной информационной сети;

Принадлежности

процессор BHT IP image;
программа VISUAL FARIS для автоконтроля объектов. Детектор - цифровая панель из аморфного кремния размером 205 х 205 мм;
ПО для отчетов и контроля параметров исследуемого объекта.

Технические характеристики

Ширина	2500 мм
Высота	2700 мм
Длина	2500 мм
Масса	4500 кг
