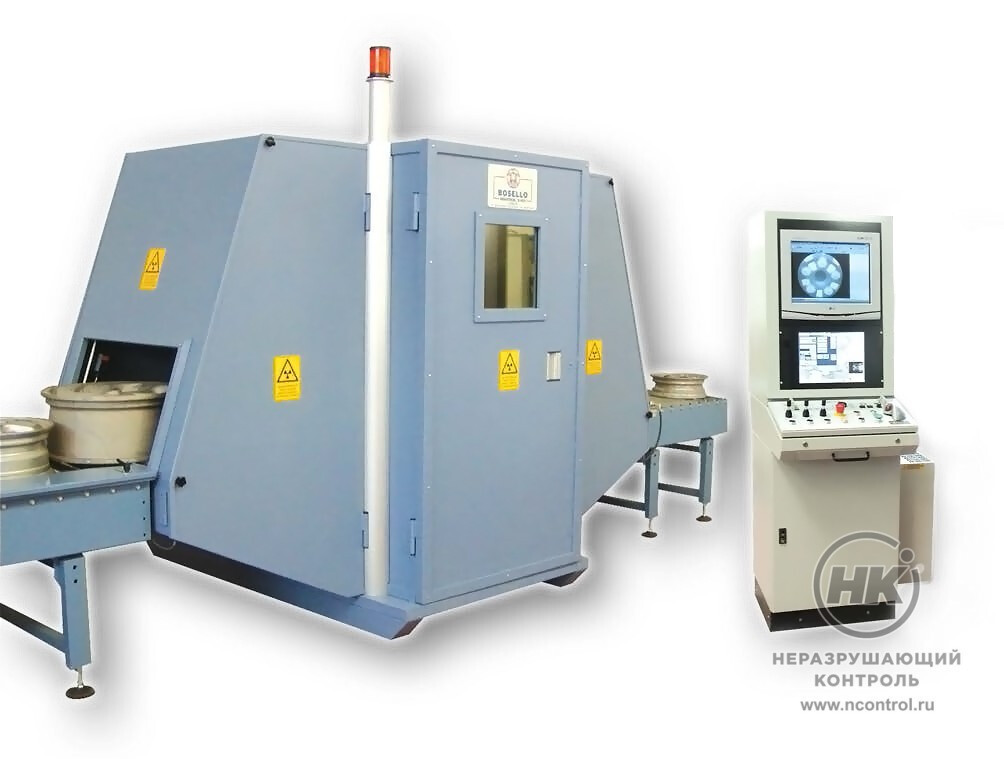

Рентгенотелевизионная установка WRE Thunder 3

Рентгенотелевизионная установка WRE Thunder 3 [фото №3]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Рентгенотелевизионная установка WRE Thunder 3 предназначена для радиоскопии легкосплавных колёсных дисков. Оснащается рентгенаппаратами с мощностью 160 кВ. Производительность — 145 дисков в час. Возможен запуск роликового конвейера.

Камера радиационной защиты

Камера радиационной защиты WRE Thunder 3 выполнена из стали и свинца. Подача и выход диска из рабочей зоны идёт через автоматические опускающиеся дверцы. На боковой стенке расположена дверь с просмотровым окном. В качестве опции, для облегчения работы оператора, может быть установлен двухсторонний роликовый конвейер.

Камеру можно перемещать с помощью погрузчика. Это позволяет устанавливать ее в любом месте цеха.

Дополнительная радиационная защита не требуется.

Конвейер

Диск в рабочей зоне зажимается четырьмя роликами. Каждый вращается от своего двигателя. Их вращение передается колесному диску. Поворот колесного диска на 360° и 5 осей перемещения манипулятора позволяют получить изображение объекта под любым углом.

Детектор

В качестве детектора рентгеновского излучения применяются промышленные версии XRI 420 с входным окном 9 дюймов, камерой высокого разрешения и 3 уровнями электронного усиления.

Положение детектора рентгеновского излучения и рентгеновской трубки регулируется программным обеспечением BOSELLO BHT.

Панель управления

Панель управления состоит из 2 мониторов и эргономичной консоли. На ней размещены кнопки включения и джойстики для перемещения манипулятора по осям. На 15” сенсорный дисплей выводится информация о работе программ. На 17” монитор выводится монохромное радиоскопическое изображение.

50 кг
Максимальный вес диска

Документы в PDF

Скачать карточку в формате PDF

Особенности

автозахват колесного диска;
автоцентровка колесного диска в рабочей зоне с помощью системы приводных роликов;

автоподача дисков в рабочую камеру;
Ethernet порт помогает подключиться к локальной информационной сети.

Принадлежности

программа VISUAL FARIS для автоматического анализа и определения дефектов;
внешний роликовый конвейер;
система распознавания и идентификация символов;

ПО для создания аналитических отчетов и их распечатывания;
система автоматической идентификации колесных дисков.

Технические характеристики

Димаетры контролируемых дисков:
Ширина	2 900 мм
Высота	2 000 мм
Длина	2 000 мм
W.R.E. Thunder 3	от 13 до 22 дюймов
W.R.E. Thunder 3/Т	от 13 до 26 дюймов
Максимальный вес диска	50 кг
Число программ контроля	не ограничено
Число дисков, контролируемых по одной программе	50 шт
Производительность	145 диск/час
