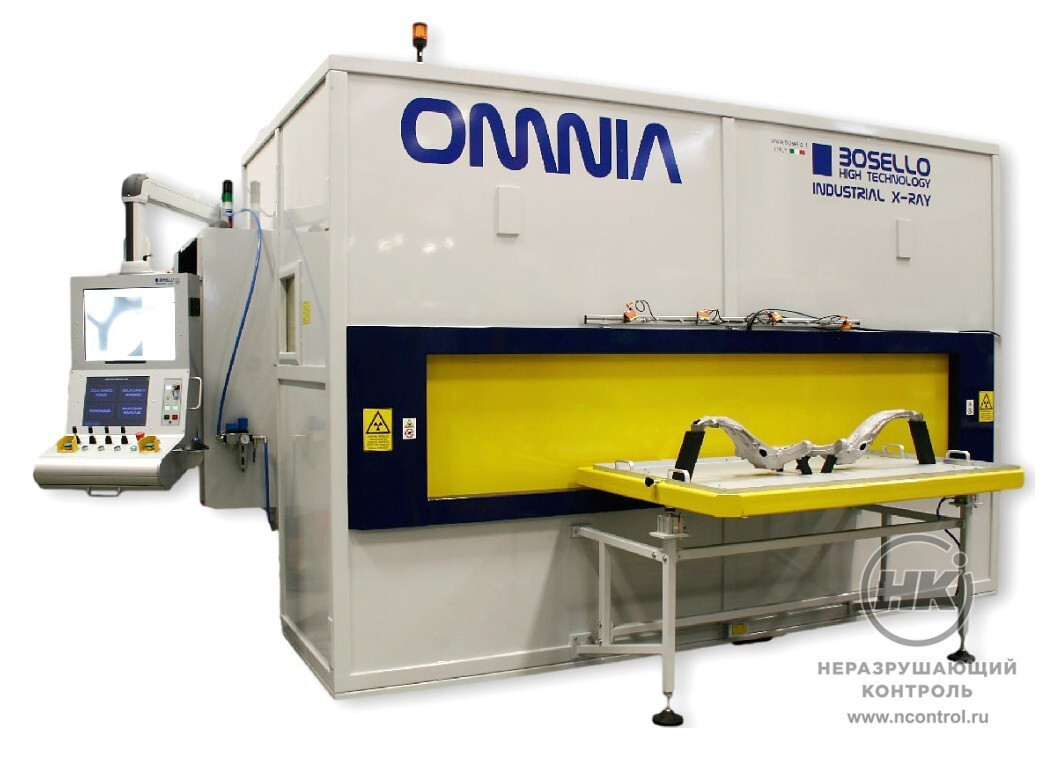

Рентгенотелевизионная установка Omnia для радиоскопического контроля отливок цветного или чугунного литья среднего и большого размера. Может оснащаться рентгеновскими аппаратами мощностью от 160 до 320 кВ.

Установка представляет собой усовершенствованную версию Omnia 160/225. Камера радиационной защиты выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется.

15 м/мин
Скорость установки положений

Документы в PDF

Скачать карточку в формате PDF

Конструкция

Камера оснащена двумя пневматическими загрузочными дверями и одной рабочей зоной. Предназначена дляконтроля изделий, уложенных на паллеты. В камере предусмотрена дверь для технических нужд ипросмотровое рентгенозащитное окно. Контроль за работой осуществляется многофункциональным контроллером и обеспечивает четвёртый уровень безопасности.

Манипулятор

Система оснащена манипулятором с 9-ю степенями свободы, выполненным по раздельной схеме. Благодаря такой конструкции отсутствует жёсткая связь между детектором и рентгеновской трубкой: они могут перемещаться как синхронно, такираздельно друг от друга. Дополнительно манипулятор оснащается системой диафрагмирования рентгеновских лучей.

Панель управления

Интегрирована в корпус установки, снабжена наклонной консолью и сенсорными мониторами. На консоли расположены джойстики перемещения манипулятора, изменения характеристик напряжения и тока, основные кнопки управления. Подключение к локальной информационной сети осуществляется через Ethernet-порт. Вкачестве базовой комплектации установлен видеопроцессор BHT IP.

Особенности

способна обследовать объект смаксимальными размерами 1600×1000×500 мм имассой до 40 кг;
быстрая погрузка / разгрузка с помощью механизма вращающихся поддонов;

обновлённая конструкция манипулятора Cross Over: 9 осей для оптимального осмотра;
быстрое позиционирование и анализ сиспользованием системы ADR Faris.

Технические характеристики

Мощность рентгенаппарата	160 кВ, 225кВ, 320кВ
Детектор рентгеновского излучения	применяется промышленная версия плоскопанельных детекторов Perkin Elmer 8 или 16 дюймов
Скорость установки положений контроля	15 метров в минуту
Время одного цикла	до 7 секунд
Размеры камеры:
– длина	3580 мм
– высота	2330 мм
– ширина	2080 мм
Масса	225 кВ— 9000 кг 320 кВ— 14000 кг
