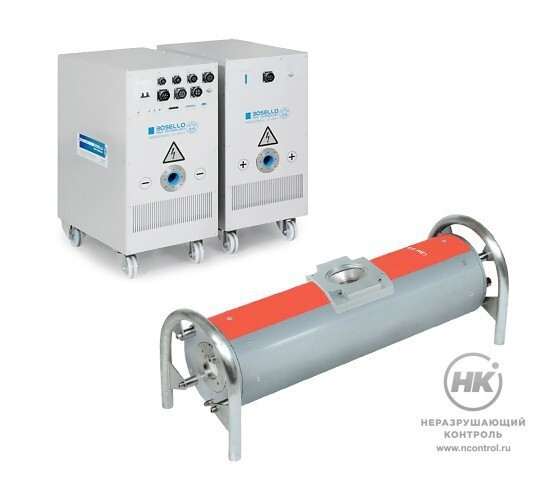

Стационарный рентгеновский аппарат Bosello 450

Купить
В избранноеВ избранное
СравнитьСравнить

Стационарный рентгеновский аппарат Bosello 450 относится к серии высоко стабилизированных рентгеновских аппаратов кабельного типа, отвечающих самым высоким требованиям для промышленной радиографии. Напряжение на катоде 450 кВ. Охлаждение анода — масляное.

Стационарный рентгеновский аппарат Bosello 450 оснащён металлокерамической рентгеновской трубкой и укомплектован катодным генератором. Высокая стабильность тока, напряжения и высокий выход рентгеновского излучения достигаются за счёт среднечастотного преобразователя. Под общим корпусом находятся: высоковольтный генератор, силовой модуль и высоковольтный блок. Система охлаждения — масляная с замкнутыми контурами.

Компактности генератора удалось добиться при помощи технологии, использующей набор блоков. Предварительно они были залиты твердым компаундом и помещены в масло. При такой конструкции в случае необходимости ремонта генератора не требуется дегазации масла, поэтому ремонт возможен на территории заказчика.

Пульт управления работает в 6 режимах: прогрев, режим радиографии, режим радиоскопии, режим поддержания номинальной мощности, ручной режим и дистанционное управление через RS232.

450  кВ
Номинальное напряжение рентгеновской трубки

Документы в PDF

Особенности

  • память пульта управления запоминает до 100 программ просвечивания;
  • стабильность тока и напряжения — 0,1 %;
  • встроенная система диагностики;
  • длина высоковольтного кабеля может варьироваться от 5 до 15 метров;
  • кабель снабжён конусными разъёмами R24
    либо R28.

Комплектация

  • генератор высокого напряжения;
  • металлокерамическая трубка;
  • кабель высокого напряжения длиной 10 м;
  • масляная система охлаждения с замкнутым контуром;
  • панель управления.



Технические характеристики аппаратов

Тип рентгеновской трубки MXR-421/26 MXR-451/26 MXR-451 HP/11
Номинальное напряжение рентгеновской трубки 420 кВ 450 кВ 450 кВ
Мощность 900/4500 Вт 900/4500 Вт 700/1500 Вт
Размер фокуса в соответствии с EN 12543 2,5/5,5 мм 2,5/5,5 мм 0,4/1,0 мм
Максимальная сила тока в нити накала 4,9/4,6 А 4,9/4,6 А 4,1/4,6 А
Напряжение нити накала 3,0/6,8 В 3,0/6,8 В 2,3/6,8 В
Фильтрация 3,0 мм Be + 2,0 мм Be 3,0 мм Be + 2,0 мм Be 3,0 мм Be + 2,0 мм Be
Исследуемый материал W W W
Зона излучения 40° 40° 40°х30°
Максимальная утечка радиации 10 мЗв/час 10 мЗв/час 5 мЗв/час
Способ охлаждения масляное масляное масляное
Макс. скорость потока в системе охлаждения 14 л/мин  14 л/мин 14 л/мин
Макс. tºC во входном отверстии 50 °С 50 °С 50 °С
Тип разъема R 28 R 28 R 28
Вес 95 кг 95 кг 95 кг

Технические характеристики рентгеновских трубок

Тип генератора XRG 450-1,5 HP XRG 450-4,5
Напряжение питания 230 В ± 10% 230 В ± 10%
Частота питающей сети 50/60 Гц 50/60 Гц
Потребляемая мощность 6 кВт 6 кВт
Выходное напряжение 50 ÷ 450 кВ 50 ÷ 450 кВ
Выходной ток 0 ÷ 20 мА 0 ÷ 20 мА
Макс. мощность на малом фокусе 700 Вт 900 Вт
Макс. мощность на большом фокусе 1500 Вт 4500 Вт
Стабильность по выходному напряжению 0,1% 0,1%
Стабильность по выходному току 0,1% 0,1%
Диапазон рабочих температур +10 ÷ +35 °С +10 ÷ +35 °С
Температура окружающей среды 0 ÷ +40 °С 0 ÷ +40 °С
Относительная влажность окружающей среды до 80% до 80%
