Рентгеновские аппараты RayCraft

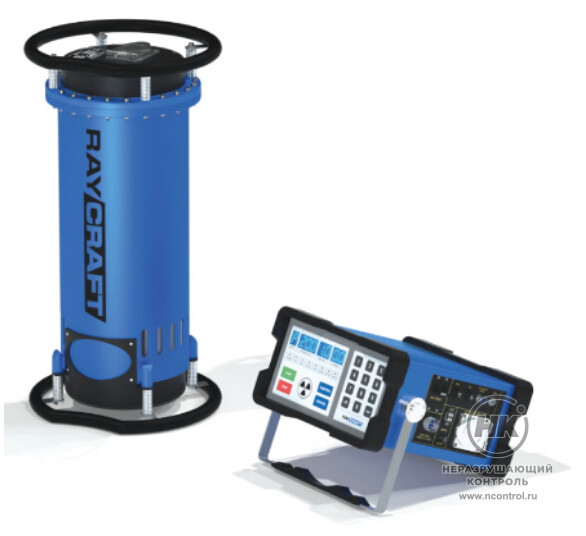

 Линейка рентгеновских аппаратов RayCraft XS включает модели направленного и панорамного типа. Одна из самых лёгких моделей на рынке: вес генератора — от 15 кг при габаритах от 230x540 мм.

Вес пульта 8 кг при габаритах 270мм х 270мм х 140мм. Генератор работает от сети переменного напряжения 220 Вольт ± 10%. Диапазон рабочих температур от −30°C до +50°C.

15  кг
Вес самой лёгкой модели линейки

Генератор

Все аппараты новой серии XS выпускаются с керамическими рентгентрубками, заполнены элегазом SF6.

Система воздушного охлаждения аппаратов RayCraft XS не дает аноду перегреваться, что увеличивает время непрерывной работы генератора.

Окно выхода в моделях панорамного типа обозначено двумя синими линиями на корпусе. В моделях направленного типа окно также выделено синим фирменным цветом.

С торца генератор оборудован термодатчиком и манометром для полного контроля состояния излучателя.

Слева направо: аппарат направленного и панорамного типа

Пульт управления

Пульт управления содержит цифровой дисплей с автоматической защитой в левой части передней панели. При работе рентгеновского генератора, как при экспозиции, так и при прогреве, начинает мигать визуальная индикация. Ниже дисплея и индикаторов расположены функциональные клавиши: включение/остановка экспозиции, запуск прогрева, установка времени задержки.

Правую часть панели занимает сенсорная клавиатура для установки напряжения, времени экспозиции и задержки начала экспозиции.

Боковая панель пульта управления содержит разъемы для подключения кабелей, тумблер питания, предохранители. Вес пульта - 8 кг при габаритах 270мм х 270мм х 140мм.

Также на боковой панели пульта расположен разъем для подключения к камере рентгеновской защиты. Эта возможность удобна при работе в стационарных условиях: пока дверцы камеры КРЗ открыты, аппарат не будет включаться.

Повышенный контроль безопасности

Модели из линейки RayCraft XS обладают рядом функциональных особенностей для охраны труда персонала.

  1. Для упрощения процесса контроля -- V-образные защитные кольца для фиксации аппарата на трубе. Таким образом компактный аппарат будет еще удобнее устанавливать;
  2. При подключении к камере радиационной защиты рентгенаппарат начинает свою работу только в условиях герметично закрытой камеры;
  3. Функция задержки включения экспозиции: перед экспозицией аппарат будет автоматически использовать заданное время задержки.

Особенности

  • компактный, легкий аппарат
  • удобный русскоязычный интерфейс
  • простое управление настройки и запуска экспозиции
  • диапазон напряжения
  • возможность подключения к КРЗ: защита персонала от непредвиденного включения рентгена
  • V-образные защитные кольца для фиксации аппарата на трубе

Соответствие стандартам

Соответствует требованиям ТУ 26.51.66-002-37164541-2019 от 20.10.19 при соблюдении правил, прописанных в технической документации.

Номограмма для направленных аппаратов

Номограмма для панорамных аппаратов

Базовая комплектация

  • Рентгеновский генератор - 1 шт;
  • Пульт управления - 1 шт;
  • Соединительный кабель 25 м - 1шт;
  • Силовой кабель 10 м - 1 шт;
  • Кабель заземления 5 м - 1 шт;
  • Визуальная лампа 10 м - 1 шт
  • Руководство по эксплуатации - 1 шт;
  • Транспортный контейнер - 2 шт.
  • Паспорт, гарантийный талон
  • Декларация о соответствии

Дополнительная комплектация

  • Соединительный кабель 40 м;
  • Коллиматор;
  • Телескопическая тележка;
  • Стабилизатор напряжения;
  • Транспортный кофр;
  • Визуально-звуковая сирена

Технические характеристики

Направленные аппараты



CD-200XS

CD-250XS CD-300XS  CD-350XS

кВ

50-200

100-250 150-300  200-350
мА 5
мм

1.5x1.5

2.0x2.0 2.0x2.0  2.5x2.5
Угол излучения 40x60
Вес, кг  15 21 22   29
Габариты, мм  230x540 270x615 280x615 320x630
Max. просвет по стали, мм (F= 600мм, Fujifilm IX 100HD)  33 45 57 68

Панорамные аппараты



CP-200XS

CP-250XS CP-300XS  CP-350XS

кВ

50-200

100-250 150-300 200-350
мА 5
мм

1.0x2.4

1.0x2.4 1.0x2.4 1.0x2.5
Угол излучения 40x360
Вес, кг

15

21 22 29
Габариты, мм

230x580

270x645 280x645 320x690
Max. просвет по стали, мм (F= 600мм, Fujifilm IX 100HD) 26 37 45 56
