Рентгеновский аппарат РПД-180 СП

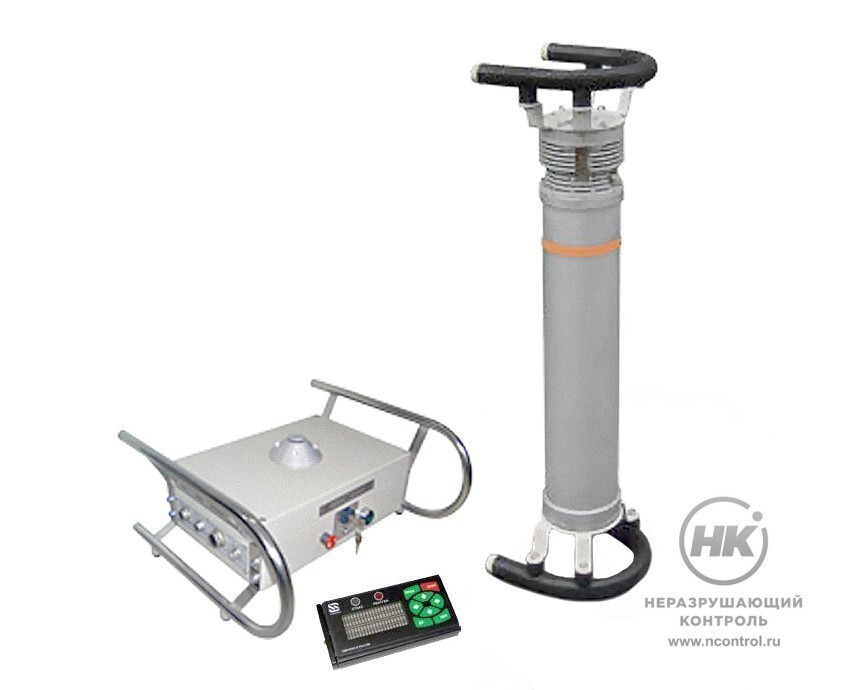

РПД-180 СП — переносной рентгеновский аппарат с постоянным напряжением на аноде в диапазоне от 70 до 180 кВ. Имеет панорамный выход излучения. Используется для дефектоскопии промышленных изделий и объектов в цеховых помещениях и на открытом воздухе. Просвечиваемая толщина — до 28 мм по стали, при условиях: Agfa D7+Pb, D=2, F=700 мм, 10 мин.

Рентгеновский аппарат РПД-180 СП производится в северной версии и надёжен в работе при температурах до -40 °С. Герметизация блоков аппарата позволяет не опасаться воздействия осадков, пыли или грязи и работать в сложных погодных условиях. Для панорамного просвечивания сварных швов трубопроводов моноблок помещается внутрь трубы с помощью специальных тележек. Чтобы ограничить диаграмму излучения, можно использовать подходящие коллиматоры.

Устройство и ключевые параметры

Моноблок излучателя РПД-180 СП оснащается рентгеновской трубкой с заземлённым анодом и высоковольтным генератором, изоляция блока выполнена с применением трансформаторного масла. Форма корпуса излучателя — цилиндр с переменным диаметром. В узкой части находятся функциональные компоненты излучателя, в широкой — радиатор с вентилятором для воздушного охлаждения.

Максимальное значение постоянного напряжения на аноде составляет 180 кВ, а постоянного тока анода во время экспозиции — 5 мА. Максимальная анодная мощность 500 Вт. Направление выхода излучения перпендикулярно оси моноблока излучателя. Форма пучка прямая, круговая, с углом 40°×360°. Фокусное пятно в виде трапеции имеет размер 5,5 мм.

500  Вт
Максимальная анодная мощность

Номограмма панорамного рентгеновского аппарата РПД-180 СП

Контроль перегрева

Встроенные в моноблок РПД-180 СП датчики отслеживают температуру поверхности радиатора и анода рентгеновской трубки. При достижении слишком высокой температуры срабатывает система защиты от перегрева, и аппарат немедленно отключается. От холодного состояния до предельно допустимого нагрева рентгенаппарат может работать около 20 мин при температуре окружающего воздуха около +22 °С и штатном цикле 1:1.

Автоматическая тренировка трубки

Перед проведением тренировки нужно закрепить на корпусе моноблока излучателя свинцовую заглушку или защитную диафрагму. Тренировку рентгеновской трубки РПД-180 СП следует проводить согласно инструкции в руководстве по эксплуатации после долгого перерыва в работе аппарата либо в случае появления признаков пробоя трубки.

В настройках блока питания и управления есть коды для запуска программ тренировок в автоматическом режиме: длинной либо короткой. Время тренировки может увеличиваться в случае возникновения аварийных ситуаций или при появлении сообщения «ПРОБОЙ». Возможна остановка процесса тренировки кнопкой «СТОП» на том значении анодного напряжения, которое не будет превышено при работе аппарата.

Диапазон толщин по реестру СТО «Газпром»

Серия рентгеновских аппаратов РПД включена в список средств неразрушающего контроля качества сварных соединений, формируемый департаментом предприятия «Газпром». Согласно заключению ООО «Газпром ВНИИГАЗ» No 31323949-238-2017, протокол No 31323949-238-055-2017 регламентируется радиационная толщина в направлении просвечивания с флюоресцентными экранами для РПД-180 СП — до 32 мм по стали.

Особенности

  • круговая диаграмма ионизирующего излучения с телесным углом 40°×360°;
  • диапазон анодного напряжения 70 – 180 кВ;
  • световая и звуковая сигнализация работы в режиме излучения;
  • надёжная работа при температурах
    от -40 до +40 °С;
  • система предварительного прогрева БПУ;
  • под заказ возможна настройка аппарата
    на 70 – 200 кВ, при мощности 400 Вт;
  • под заказ возможно исполнение аппарата с питанием от аккумуляторной батареи 48 В;
  • программы автоматической тренировки рентгеновской трубки и самодиагностики;
  • температурные датчики предотвращают перегрев аппарата.

Комплектация

  • моноблок излучателя и съемные рукоятки;
  • блок питания и управления с сигнальным узлом;
  • пульт дистанционного управления;
  • комплект соединительных кабелей;
  • ключ замка безопасности;
  • эксплуатационная документация;
  • транспортировочные ящики.

Принадлежности

Технические характеристики

Диапазон установок анодного напряжения 70 – 180 кВ, с шагом 1 кВ
Диапазон установок анодного тока 1 – 5,0 мА, с шагом 0,01 мА
Максимальная анодная мощность 500 Вт
Диаграмма рабочего пучка рентгеновского излучения прямая, круговая, направленная перпендикулярно оси блока излучателя
Величина углов диаграммы направленности рентгеновского излучения 40°×360°
Размер фокусного пятна база трапеции 5,5 мм
Толщина просвечивания по стали, при условиях Agfa D7+Pb, D=2, F=700 мм, 10 мин до 28 мм
Диапазон рабочих температур от -40 до +40 °С
Габариты моноблока излучателя Ø 120×610 мм
Масса моноблока излучателя 10 кг без рукояток
Габариты блока питания и управления 470×405×215 мм
Масса блока питания и управления 9 кг
