Рентгеновский аппарат «Арина-1»

Импульсный характер излучения рентгеновских генераторов серии «Арина» не предусматривает регулировку анодного тока и напряжения. Поэтому, в зависимости от задач контроля, заданных толщин и материалов следует подбирать аппарат с соответствующим напряжением срабатывания разрядника-обострителя. Разрядник-обостритель включён последовательно в цепь вторичной обмотки трансформатора высокого напряжения и определяет время и амплитуду импульса анодного напряжения. Для рентгенаппарата «Арина-1» постоянное значение амплитуды импульсов — 180 кВ.

Отсутствие регулировки тока перекрывается выбором экспозиции, а именно количеством импульсов излучения. Установка данного параметра, а также выбор фокусного расстояния, типа рентгеновской плёнки и усиливающих экранов зависят от требований к чувствительности рентгенографического контроля в соответствии с НТД для выбранного объекта исследования. Для ориентировочного определения времени экспозиции при просвечивании стали можно воспользоваться номограммой.

Рентгеновские аппараты «Арина-1» находят применение в различных промышленных отраслях: нефтегазовой, металлургической, машиностроительной, химической. Массогабаритные характеристики аппаратов обеспечивают их эффективную эксплуатацию, прежде всего, в полевых условиях. Импульсные излучатели целесообразно использовать в ходе монтажа и строительства магистральных газонефтепроводов для проверки стыковых сварных швов на наличие внутренних дефектов: непроваров, пор, посторонних включений.

Диаграмма направленности рентгенаппаратов серии «Арина» составляет около 180° и близка к полусфере. Поэтому приборы можно использовать и для направленного, и для панорамного просвечивания. Для крепления аппаратов к трубе разработан ряд вспомогательных приспособлений. При контроле качества кольцевых стыковых сварных соединений трубопроводов желательно производить просвечивание из центра трубы по ГОСТ 7512-82 — п.4,2а, схема 5е. Такая схема позволит выполнить контроль стыка за одну экспозицию, сэкономит время и ресурс аппарата. Для размещения аппарата внутри трубопровода применяются кроулеры или специальные тележки без привода.

Маломощный импульсный генератор «Арина-1» используется в качестве командного аппарата в составе самоходной рентгеновской установки «Сирена-5». Такой способ управления кроулером является более безопасной альтернативой радиоактивным изотопам и защищён российским патентом. Малогабаритная и лёгкая «Сирена-5» проста в эксплуатации и мобильна при контроле в полевых условиях. Установка может размещаться в трубопроводах диаметром от 530 до 1 020 мм.

1. Применение импульсного рентгенаппарата в сочетании с выбранным типом плёнки и усиливающими экранами удовлетворяет требованиям НТД, предъявляемым к чувствительности контроля в конкретной отрасли.

2. Необходим простой в эксплуатации и мобильный рентгеновский генератор для выездных полевых работ. Портативность и моноблочное исполнение «Арина-1» позволяют проводить рентгенографический контроль в труднодоступных местах, где сложно добраться до исследуемого участка: на высоте, в условиях ограниченного пространства, при сложной геометрии объекта.

3. Предполагается проводить небольшие объёмы работ или контролировать трубы небольшого диаметра, когда время нахождения рентгеновской трубки под напряжением не будет превышать 15 минут в час.

4. При невысоких требованиях к качеству контроля и сроку службы аппарата нужно надёжное и бюджетное решение. Стоимость импульсного аппарата существенно меньше стоимости аппарата непрерывного действия.

«Арина-1» — единственный из данного семейства рентгеновских дефектоскопов работает от встроенных аккумуляторов, что обеспечивает его автономность. Предельное количество циклов «заряд-разряд» — 500 раз. Один комплект аккумуляторов рассчитан на 100 часов работы рентгенаппарата.

Конструкция рентгеновского блока выполнена по принципу «всё-в-одном», т.е. излучатель, источник первичного напряжения и аккумуляторы объединены в моноблок. Тогда как все последующие модели аппаратов «Арина» комплектуются выносным блоком питания и управления, который выполнен в виде влагозащитного ударопрочного кейса. Таким образом, при схожих технических характеристиках и одинаковом рабочем напряжении 180 кВ аппарат «Арина-1» будет более удобен в эксплуатации, чем «Арина-3». Особенно это касается работ на высотных объектах и местах со сложным доступом.

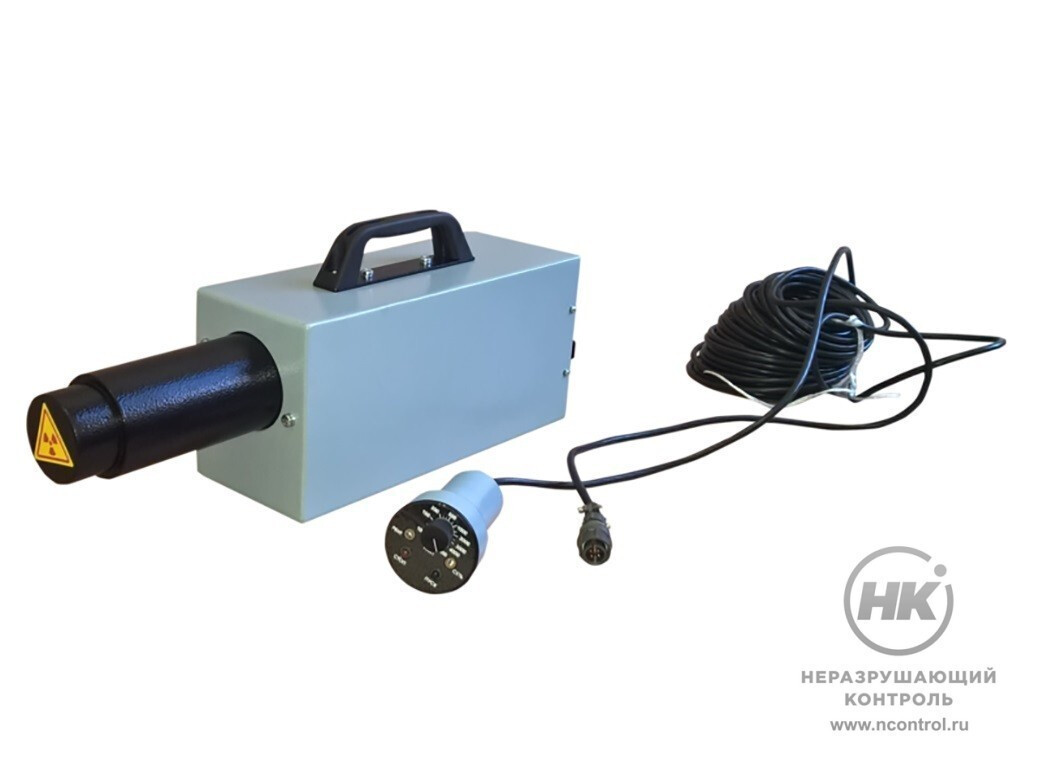

• блок рентгеновский;
• пульт управления;
• кабель соединительный 20 м;
• малогабаритный аккумулятор - 2 шт.;
