Видеоэндоскоп/Система телеинспекции Wohler VIS 350

Многофункциональный промышленный видеоэндоскоп VIS 350 обладает классом защиты IP67, вес — 8 кг в полной комплектации. Влагозащищенная цветная мини-камера эндоскопа с Ø 40 мм и углом обзора 120 ° подходит для инспекции труднодоступных участков: дымоходов, вентиляционных ходов и других коммуникаций и технологических полостей.

Wohler VIS 350 предназначен для визуального-оптического контроля: подходит как для предупреждения, так и при ликвидации последствий ЧС. Подходит для инспекции различных видов шахт. Время работы без подзарядки — до 1,5 часов.


1,5 часов

Время работы без подзарядки

Принцип работы и конструкция видеоэндоскопа

Работа системы телеинспекции Wohler VIS 350 основана на трансляции изображения с мини-камеры на конце длинного зонда, находящегося внутри технологической полости. Подвижная мини-камера оснащена подсветкой.

Оператор, находящийся за монитором, управляет мини-камерой, контролируя видеотрансляцию. Встроенный электронный счетчик пройденного расстояния имеет точность до 0,04 м. Это дает возможность быстро отреагировать на обнаруженный дефект при четком понимании, что он из себя представляет.

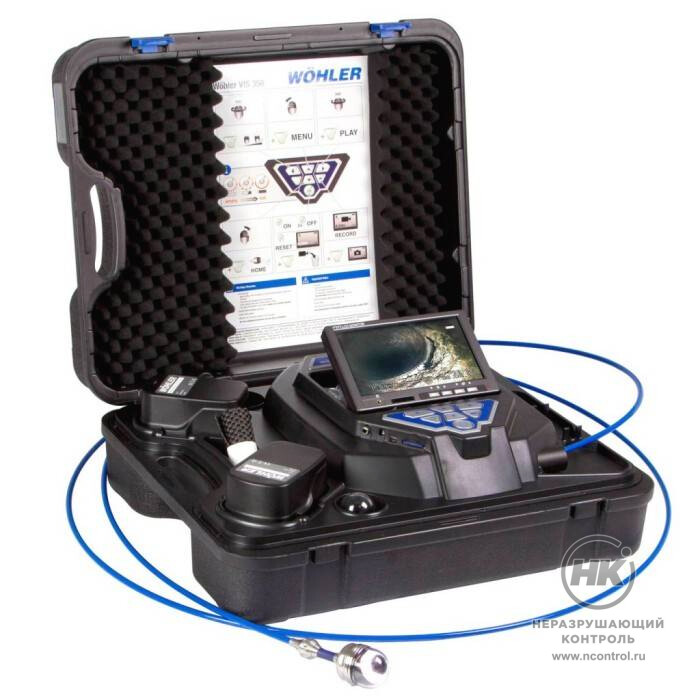

Wohler VIS 350 поставляется в противоударном кейсе, в котором можно переносить все комплектующие вместе с видеоэндоскопом.

  1. Монитор
  2. Клавиши настройки параметров монитора: яркость, контраст, цвет и т.д
  3. Клавиши для управления камерой видеоэндоскопа
  4. Подвижная камера Ø 40 мм
  5. Вкл/выкл; выход из меню; и пр.
  6. Разъем для карты памяти
  7. Разъем мини-USB
  8. Разъем для питания 18V/1,6A
  9. Видеовыход
  10. Отсек для аксессуаров
  11. Сменный аккумулятор
  12. Зарядное устройство
  13. Сменный аккумулятор
  14. Отсек для аксессуаров

Порядок сборки и работы

  1. Вставить в соответствующий слот SD-карту памяти. В комплекте поставки есть SD-карта памяти объемом 2 ГБ, также можно использовать пользовательскую объемом не более 32 ГБ.
    Далее нужно подключить питание. Питание осуществляется от двух сменных аккумуляторов либо от сети переменного тока по выбору пользователя.
    Время работы от заряженного аккумулятора - 120 минут. У включенного прибора загорится зеленая индикация клавиатуры.
  2. Позиционировать зонд внутри объекта контроля. Управление осуществляется с клавиатуры. Подсветка обеспечивается 12 LED диодами белого цвета.
  3. Изображение на мониторе видеоэндоскопа обладает высокой четкостью для эффективного обнаружения, идентификации и предотвращения развития повреждений и дефектов.
    Записанное видео- и фото- изображение можно повторно просматривать прямо на экране Wohler VIS 350, а также на ПК - после переноса с карты памяти.

    Подробная инструкция - в руководстве пользователя из комплектации.

Защита корпуса

Камера дополнительно защищена прозрачным пластиковым колпачком. Весь видеоэндоскоп Wohler VIS 350 обладает классом защиты IP67, а передняя часть камеры - классом защиты IP68.

Первая цифра в классе защите IP описывает степень защиты от пыли, а вторая цифра — степень защиты от воды. 6 на месте первой цифры - полная защита от пыли;
7 на месте второй - кратковременное погружение под воду на глубину 1м; 8 - погружение глубже 1 м дольше 30 минут.




IP68

Класс защиты передней части камеры

Зонд

Подвижная передняя часть зонда с камерой меняет свое положение на 180° в горизонтальной плоскости и на 360° в вертикальной.


Длина гибкого зонда - 20 или 30 метров - может быть выбрана при заказе. Также можно выбрать зонд 20 метров с локатором или 30-метровый зонд со статичной камерой.

Передача данных на ПК

Для передачи данных на ПК в приборе есть USB-разъем, а в комплекте поставки идет USB-кабель. При подключении через USB- разъем питание видеоэндоскопа осуществляется непосредственно от сети.

Базовая комплектация

  • противоударный кейс с видеоэндоскопом;
  • цветной дисплей 7" с соединительным кабелем 2 метра;
  • гибкий зонд длиной 20/30 метров;
  • цветная камера;



  • аккумуляторы, 2шт;
  • зарядное устройство;
  • противоскользящий коврик;
  • SD карта памяти объемом 2 Гб;
  • инструкция по эксплуатации.

Технические характеристики

Тип камеры

1/3" цветная CMOS

Светочувствительность 0,5 lux
Линза f = 2,31 mm, F = 2,4
Подсветка камеры 12 LED диодов белого цвета
Дисплей 7.2 "(18 см), TFT, формат - 16:9
Характеристики видео 640 x 480 (VGA) / 30 fps
Вес дисплея 400 грамм
Температура хранения дисплея -20 °C – 50 °C
Рабочая температура дисплея 0-40 °C
Питание 2 x сменные аккумуляторы 12 В / 1,2 Ач или сетевой адаптер
Общий класс защиты IP 67
Класс защиты передней части камеры IP 68
Карта памяти SD / SDHC, не более 32 ГБ
Время непрерывной работы Около 1,5 часов
Габариты зонда Ø 6,5 мм x 20(30) см
Габариты кейса 510 x 430 x 170 мм
