Установка контроля герметичности УКГВПС

Установка контроля герметичности конструкций вакуумно-пузырьковым способом предназначена для выявления проницаемости сварных швов, обусловленных наличием дефектов типа сквозных трещин, непроваров при сооружении резервуаров, газгольдеров и тоннелей.

Вакуумная камера

Состоит из прозрачного основания с уплотнением из специальной пористой резины, трехпроходного шарового крана с вакууметром и быстросъемным вакуумным разъемом. На основании закреплена ручка, светодиодная подсветка, аккумулятор, кнопка включения подсветки, разъем подзарядки аккумулятора. Блок насоса соединяется с вакуумной камерой прилагаемым вакуумным шлангом, с быстросъемными вакуумными разъемами.

По заявке вакуумная установка комплектуется вакуумной камерой для проверки уторного шва.

Тип и количество поставляемых вакуумных камер, а также общая длина шланга могут быть изменены, исходя из заявки.

Блок вакуумного насоса

Блок вакуумного насоса состоит из основания, вакуумного насоса, двух воздушных фильтров, регулировочного клапана и быстросъемного вакуумного разъема.





–1  атм.
Максимальное разрежение вакуумного насоса

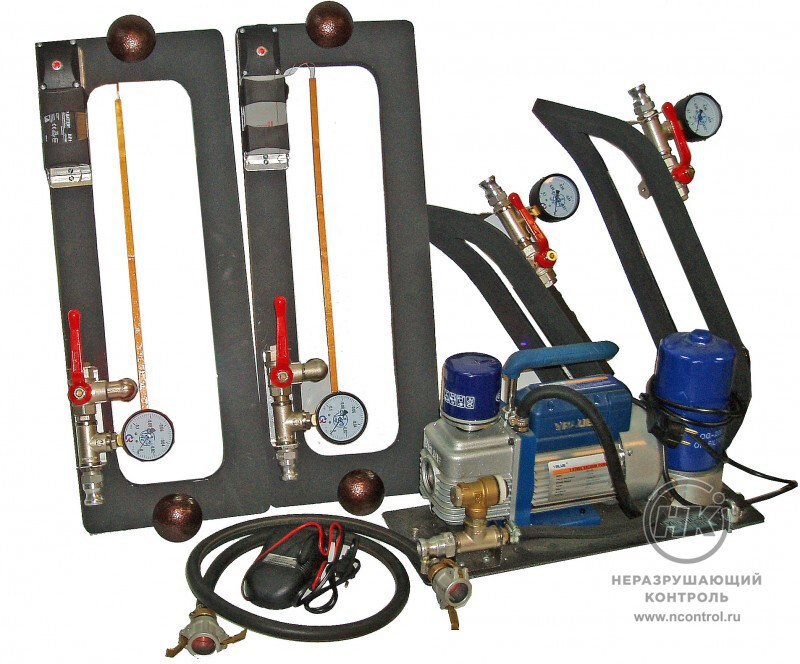

Комплектация

  • вакуумная камера для нахлесточного шва
    с подсветкой;
  • вакуумная камера для углового шва
    с подсветкой;
  • вакуумная камера для прямого шва
    с подсветкой;
  • электроудлинитель на катушке, L=30м;
  • блок вакуумного насоса;
  • вакуумный шланг, 5 м;



  • паспорт и руководство по эксплуатации вакуумной установки;
  • зарядное устройство для аккумуляторов подсветки;
  • кофр для блока насоса и вакуумного шланга;
  • паспорт на вакуумный насос;
  • кофр для вакуумных камер;
  • масло вакуумное.

Технические характеристики

Максимальное разрежение вакуумного насоса -1,0 атм.
Максимальное разрежение в вакуумной камере -0,8 атм.
Рабочее разрежение в вакуумной камере -0,6 атм.
Питание вакуумного насоса - однофазная сеть 220В 50Гц
Длина вакуумного шланга 5 м
Длина кабеля электроудлинителя 30 м
Масса блока вакуумного насоса 8,4 кг
Масса вакуумной камеры для прямого шва 3,8
Масса вакуумной камеры для нахлесточного шва 3,8 м
Масса вакуумной камеры для углового шва 3,2 кг
Масса вакуумного шланга 1,3 кг
Масса электроудлинителя 6 кг
Температура окружающей среды от -20 до +50 °С
