Копер маятниковый JB-300B

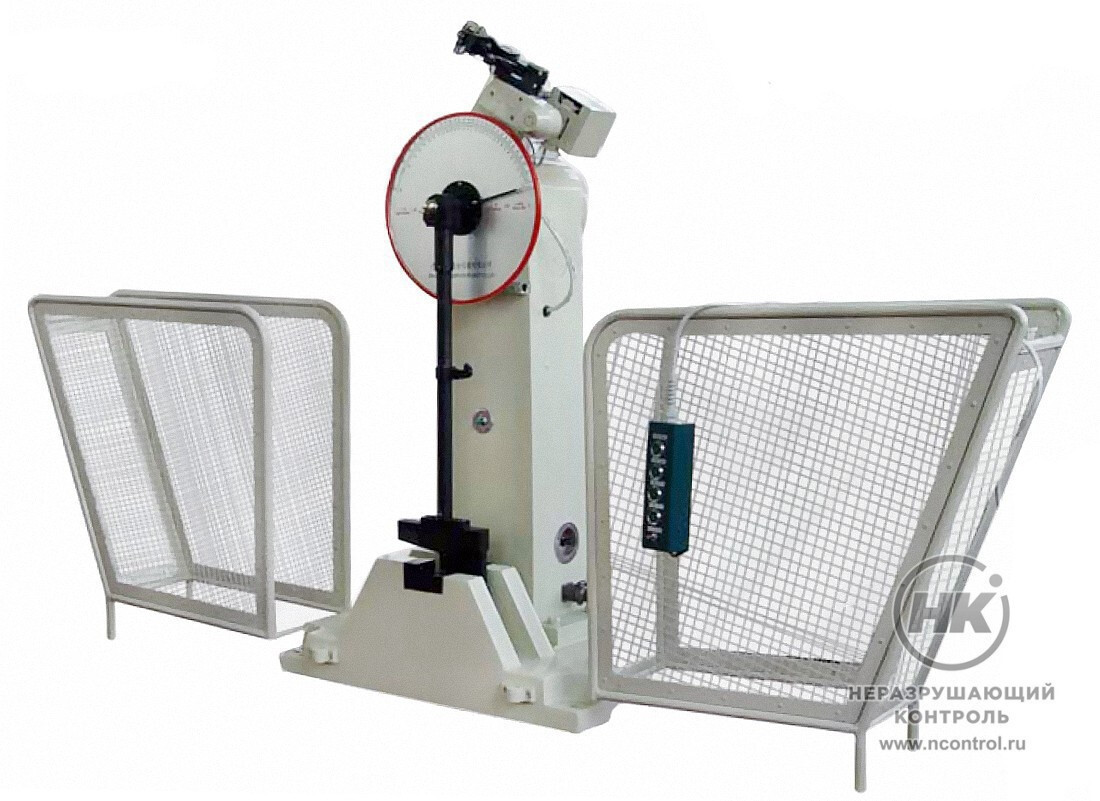

Копер состоит из рамы с основанием и вертикальной стойкой, защитных экранов кожуха, электромеханизма, маятника с молотами, индикатора со шкалой и пульта управления. Установка копра должна производиться на фундаменте из бетона толщиной не менее 300 мм. Масса основания, на котором крепится копер, должна превышать 880 кг.

Полузакрытый или полностью закрытый защитный кожух из нержавеющей стали охватывает всю площадь движения маятника. Это не даёт осколкам разбитого образца разлететься за пределы рабочей области и предотвращает травмирование людей.

Маятниковый вал JB-300B надёжно поддерживается несущей рамой. Конструкция высокой жёсткости предотвращает тряску маятника после удара по образцу. Электрический двигатель отвечает за подъём, спуск и торможение маятника. Благодаря использованию остаточной энергии удара для повторного поднятия маятника работа копра может происходить в полуавтоматическом режиме.

Испытания проводятся по методу Шарпи. Этот способ предполагает свободную установку образца на две опоры в горизонтальном положении. Точка удара расположена в центре между опорами. Для образца с надрезом место удара находится с обратной стороны, точно напротив надреза. На схеме показано размещение стандартного металлического образца по методу Шарпи в маятниковом копре JB-300B.

Наличие надреза на образце оказывает влияние на результаты измерения. Поэтому форма и размер надреза, а также габариты самого образца регламентируются положениями стандартов для металлов: ГОСТ Р ИСО 148-1-2013, ASTM E23, ISO 148-1, EN 10045-1.

Измерению подлежит суммарное количество энергии, которая требуется для разрушения образца воздействием на него динамического груза. Амплитуда движения маятника JB-300B после совершения удара фиксируется индикатором на круговой шкале.

На измерительной шкале имеется два вида разметки для каждого из молотов. Цена деления для большого маятника составляет 2 Дж, для малого — 1 Дж. Сброс показаний и управление копром осуществляются с помощью выносного пульта.

Копер JB-300B проектируется согласно международным стандартам: GB/T 3808-2002 «Маятниковая испытательная машина», ISO 148-2-1998, ASTM-E23-98. Проводит испытание металлических материалов на удар в соответствии с GB/229-1994 «Метод испытания на удар по Шарпи для металлов».
