Измеритель шероховатости (профилометр) TR-200

Профилометр TR-200 - портативный цифровой прибор для измерения шероховатости по шкалам Ra, Rz, Ry, Rq, Rр, Rm, Rt, R3z, Rmax, Sk, S, Sm, tp с функцией вывода графиков измерений на ЖК-дисплей. В комплектацию входит сменный датчик для оценки шероховатости сложных, криволинейных поверхностей, пазов, канавок и т.п. Внесен в Госреестр СИ РФ. Межповерочный интервал: 2 года в соответствии с МП 58865-14.


Измеритель шероховатости TR200 применяется для контроля поверхностей металлических и неметаллических изделий, различных машиностроительных деталей в условиях производства, цехах, в лабораториях, метрологических, научно-исследовательских центрах.

2  года
Межповерочный интервал

Устройство

Конструктивно профилометр выполнен в виде моноблока. На лицевой стороне корпуса расположен точечный жидкокристаллический дисплей матричного типа со светодиодной подсветкой и панель управления с функциональными кнопками.

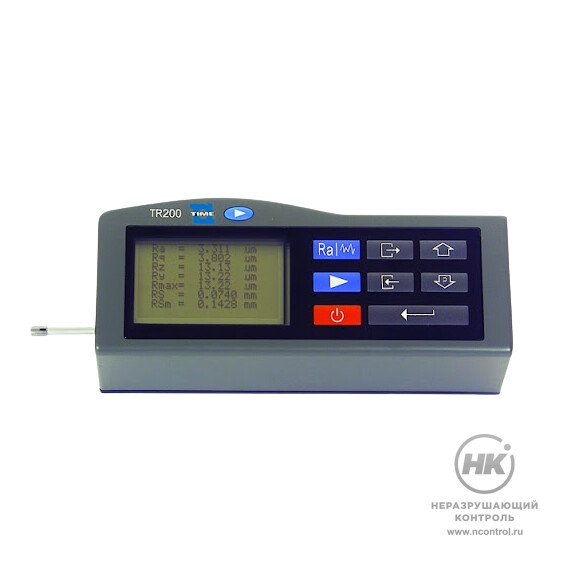

Общий вид профилометра TR200

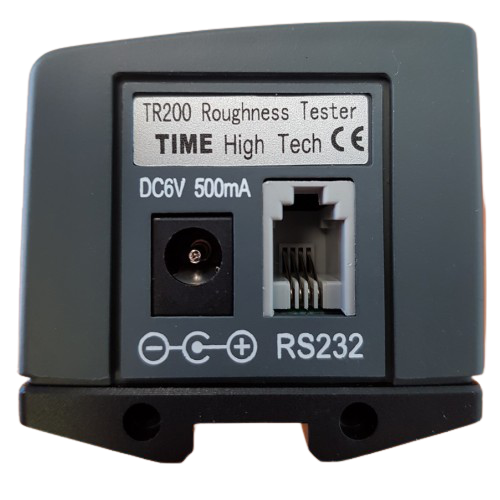

Разъемы для зарядного блока и подключения к ПК

С левой стороны из корпуса прибора выведен измерительный алмазный датчик-щуп. Датчики сменные, в базовой комплектации предусмотрен датчик TS100 — стандартный щуп с иглой для измерений поверхностей с максимальной глубиной канала 22 мм. Для профилометров серии TR200 можно подобрать сменные опциональные датчики и удлинительные стержни в зависимости от задачи.

На боковой панели корпуса справа находятся разъемы для подключения блока питания и порта RS232.

Принцип работы

Начинать измерения следует после обязательной калибровки прибора.

Контактный датчик располагают на поверхности объекта контроля и передвигают с постоянной скоростью. Игла датчика восприимчива к неровностям поверхности, при взаимодействии с ними характер её колебаний меняется, это вызывает смещения в датчике. Микросхема цифровой обработки сигналов, зарегистрировав эти изменения, переводит их в электрический сигнал и просчитывает характеристики шероховатости и профиля поверхности. Полученные результаты выводятся на жидкокристаллический дисплей в виде цифровых значений и графиков, их можно распечатать на принтере или открыть на персональном компьютере.





Программное обеспечение

На этапе производства в прибор внедряется специальное программное обеспечение для обработки результатов контроля, их сохранения и переноса на ПК.

ПО прибора и его версия для Windows защищены от изменений. В программе физически не предусмотрена возможность редактирования файла с данными, что исключает ручные изменения результатов контроля.

ПО работает только с принтерами компании Time серии ТА.

Особенности

  • Светодиодная подсветка дисплея
  • Большой объем встроенной памяти
  • Функция автоматического отключения при бездействии в течение 5 минут
  • Экранные рекомендации
  • Порт RS232 для связи с ПК
  • Измеряет параметры Ra, Rz, Ry, Rq, Rр, Rm, Rt, R3z, Rmax, Sk, S, Sm, tp
  • 4 способа фильтрации: RC, PC-RC, GAUSS и D-P
  • Соответствует стандартам ISO / DIN / ANSI / JIS
  • Индукционный датчик высокой точности
  • Работает без подзарядки в течение 20 часов за счет литиевого емкостного аккумулятора
  • Возможность распечатки графиков и измерений на принтере ТIМЕ ТА220S
  • Прочный и компактный кейс для хранения

Техническое обслуживание

Следует избегать ударов и падений прибора, загрязнения и воздействия вредных условий окружающей среды - сильной запыленности, осадков.

Поверка профилометра осуществляется не реже чем один раз в два года в соответствии с методикой МП 58865-14.

Соответствие стандартам

Измеритель шероховатости производится в соответствии с требованиями ГОСТ 8.296-78, ГОСТ 19300-86.

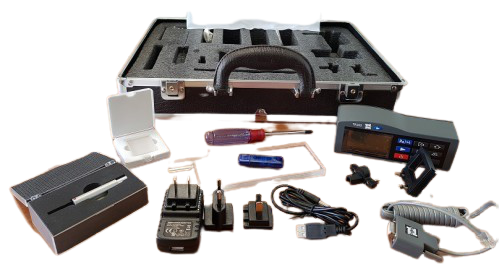

Комплектация

  • Профилометр TR-200
  • Стандартный датчик TS100
  • Эталон шероховатости по Ra
  • Зарядное устройство
  • Защитный наконечник
  • Стальная опора
  • Отвертка
  • Инструкция
  • Сертификат TIME
  • Гарантийный талон
  • Кейс для хранения и транспортировки

Дополнительная комплектация

  • Принтер ТА220S
  • Кабель связи RS232
  • Сменные опциональные датчики для профилометров серии TR200
  • Штатив TA610/620/620-1 для профилометров TR-200/210/220
  • Измерительная платформа TA630/631

Технические характеристики

Измеряемые параметры шероховатости

Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р)

Построение профилей шероховатости (R) кривой Rmr (коэффициент использования материала Mr)
Коэффициенты увеличений профиля по вертикали: 200х – 20000х, по горизонтали: 20х, 50х, 200х
Система мер метрическая, британская
Дискретность индикации 0.001 мкм
Тип дисплея матричный ЖКИ 128 x 64 точки, со светодиодной подсветкой
Размеры ЖКИ  экран 50 x 30 мм отображает положение измерительной иглы датчика и уровень заряда аккумуляторной батареи
Отображение результатов непосредственное отображение параметров шероховатости и профилей поверхности, печать данных, регулировка яркости ЖКИ, автоотключение после 5 минут перерыва с сохранением результатов, программная калибровка
Вывод результатов измерений  через порт RS – 232 на принтер TA220S или ПК
Диапазон измерений по параметрам - Ra, Rq: 0.01 – 40 мкм
- Rz, Ry, Rp, Rt, R3z: 0.02 – 160 мкм
- RSm, RS: 1мм
- Rmr: 1 – 100%
Значения отсечек шага 0,25 мм/ 0.8 мм/ 2,5 мм
Длина оценки значений параметров шероховатости отсечка 1 – 5 (по выбору пользователя)
Длина трассы ощупывания (отсечка 1 – 5) + отсечка 2
Тип цифрового фильтра резистивно-емкостный, фазовая коррекция – резистивно-емкостный, Гауссов, D-P
Тип датчика стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм
Минимальный диаметр измеряемого отверстия/ наибольшая глубина измерения 6.0 мм, глубина 15 мм (при использовании датчика TS100)
Электрическое питание перезаряжаемый литий-ионный аккумулятор
Зарядное устройство 220В/110В, 50 Гц, 2.5 часа (время зарядки аккумуляторов)
Диапазон рабочих температур от 0 до 40 градусов по Цельсию
Относительная влажность воздуха < 80%
Диапазон температур при хранении от – 25 до 60 градусов по Цельсию
Степень точности класс 3 по DIN 4772
Габариты 141 x 56 x 48 мм
Масса электронного блока 480 г
