Измеритель шероховатости (профилометр) TR-220

Цифровой портативный измеритель шероховатости TR-220 с регулируемой подсветкой дисплея. Прибор предназначен для оценки расширенного списка параметров по шкалам Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk, Mr1, Mr2. TR-220 является усовершенствованной модификацией профилометра TR-200. Габариты: 140 х 56 х 48 мм, вес 440 г. Внесен в Госреестр СИ РФ. Межповерочный интервал 2 года.


Измеритель шероховатости TR220 применяется для исследования неровности профиля поверхностей в цехах промышленных предприятий, научно-исследовательских лабораториях, метрологических центрах.


440
  гр

Вес прибора

Устройство

Корпус портативного профилометра TR220 выполнен из ударостойкой пластмассы в виде компактного моноблока. Профиль корпуса препятствует выскальзыванию прибора из рук, его удобно держать в руках. Переднюю панель устройства занимает жидкокристаллический дисплей разрешением 128 х 64 пикселей, справа от него расположена панель управления устройством с функциональными кнопками. Дисплей оснащен функцией регулируемой подсветки на основе светодиодов.

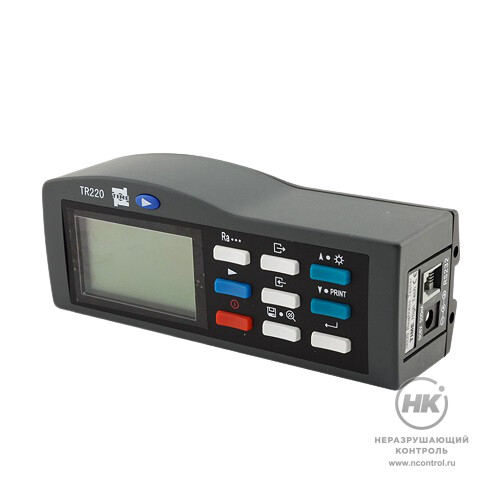

Общий вид профилометра TR220

На боковой панели корпуса справа находятся разъемы для кабеля RS232 и зарядного устройства. Выключатель питания устройства, а также соединительный паз для установки контактного датчика расположены с обратной стороны корпуса.

В базовой комплектации с прибором поставляется датчик TS100. Это стандартный щуп с иглой, он подходит для измерения на плоских поверхностях и в каналах глубиной до 22 мм. Для профилометров серии TR200 предусмотрен большой ассортимент сменных опциональных датчиков и удлинительных стержней, подбираемых в соответствии с задачами контроля.

Принцип измерений

Прежде чем начать измерения, следует убедиться в исправности прибора — работоспособности электронного блока и измерительного датчика с алмазной иглой. Для этого обязательно предварительно проводить калибровку прибора.

Оператор прикладывает контактный датчик профилометра перпендикулярно контролируемой поверхности и, прикладывая равномерные усилия, перемещает его с постоянной скоростью. Игла датчика реагирует на неровности поверхности. Когда частота её колебаний меняется, датчик генерирует сигнал.

Микросхема цифровой обработки сигналов принимает сигналы и преобразовывает их. Одновременно производится расчет усредненного значения шероховатости. Полученные результаты выводятся на жидкокристаллический дисплей в виде графиков и цифровых значений.


Пример информации, отображаемой на дисплее

Печать на принтере

Наличие разъёма RS232 позволяет передавать результаты измерений на персональный компьютер либо моментально распечатывать на специальном мини-принтере.

Мини-принтер TA220S подключается напрямую к блоку прибора через соединительный кабель RS232.
Распечатанный отчет содержит значения параметров шероховатости, диапазона и единиц измерения, длины оценки, фильтра, дату проведения и номер измерения, а также имя оператора.

К ПО профилометра возможно подключить только мини-принтеры серии ТА компании Time.

Пример отчета, распечатанного на принтере TA220S

Преимущества

  • 20 часов - время непрерывной работы
  • Точный индуктивный датчик
  • Наличие сменных датчиков и аксессуаров
  • Исследование фильтров RC, PC-RC, GAUSS и D-P
  • Цифровая обработка сигналов
  • ЖК-дисплей 128 х 64 пикселей
  • Порт RS232
  • Режим самопроверки



  • Индикатор состояния иглы датчика
  • Режим рекомендаций
  • Внутренняя память результатов измерений
  • Функция отключения устройства после 5 минут бездействия с сохранением результатов
  • Простота и надежность конструкции
  • Встроенные настраиваемые часы
  • Соответствие стандартам ISO, DIN, ANSI и JIS

Соответствие стандартам

Измеритель шероховатости TR220 выпускается в соответствии с требованиями ГОСТ 8.296-78, ГОСТ 19300-86.

Базовая комплектация

  • Электронный блок профилометра TR220
  • Стандартный датчик TS100
  • Образцовая мера шероховатости
  • Зарядное устройство
  • Инструкция по эксплуатации
  • Гарантийный талон
  • Кейс для транспортировки и хранения

Дополнительная комплектация

  • Сменные опциональные датчики для профилометров серии TR200
  • Штатив TA610/620/620-1 для профилометров TR-200/210/220
  • Измерительная платформа TA630/631

Технические характеристики

Измеряемые параметры Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk,Mr1, Mr2
Диапазоны отображения

Ra, Rq: 0.005-40 мкм

Rz, Ry, Rt, Rp, Rz(JIS), R3z, Rmax: 0.02-160 мкм

RSm, RS: 1мм

Rmr: 1-100% (%Rt),

RSk: 0-100%

Диапазон измерения иглы датчика ±80 мкм
Дискретность 0.01 мкм
Фильтр RC, PC-RC, GAUSS, D-P
Длина оценки 0.25 мм, 0.8 мм, 2.5 мм, авто
Количество длин оценки от 1 до 5 длин (выбираемая)
Длина измерения от 3 до 7 длин (выбираемая)
Максимальная длина прохода 17.5 мм/0.71 дюйм
Минимальная длина прохода 1.3 мм/0.05 дюйм
Точность ±10%
Повторяемость <6%
Угол измерительного пера 90°
Радиус измерительного пера 5 мкм
Интерфейс передачи данных RS232
Электропитание LI-ion батарея высокого качества (6 В/800 мА)
Диапазон рабочих температур 0-40 °С
Относительная влажность <90%
Габариты 140 х 56 х 48 мм
Масса 440 г
