Измеритель шероховатости TR-300

Профилометр TR-300 предназначен для измерения параметров шероховатости, волнистости и первичного профиля поверхностей контактным методом с широким диапазоном измерения. Внесен в Госреестр СИ РФ. Межповерочный интервал: 2 года.


Профилометр TR-300 разработан для измерения параметров шероховатости поверхностей объектов, сечение которых в плоскости измерения образует прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности, криволинейные поверхности в пределах хода щупа), а также в пазах и углублениях размером не менее 80×30 мм.

Применяется для контроля поверхностей металлических и неметаллических изделий в цехах и лабораториях, метрологических, научно-исследовательских центрах и на промышленных предприятиях.

2  года
Межповерочный интервал

Устройство

Корпус прибора выполнен в виде моноблока со складной ручкой для переноски устройства. На фронтальной части корпуса расположен цифровой жидкокристаллический дисплей и панель управления с функциональными кнопками. Боковая панель корпуса справа содержит разъемы порта RS232 и USB для подключения к компьютеру.

С левой стороны корпуса прибора выведен алмазный контактный датчик-щуп, который в модели TR-300 выполнен в выносном варианте с возможностью регулирования угла ввода датчика.

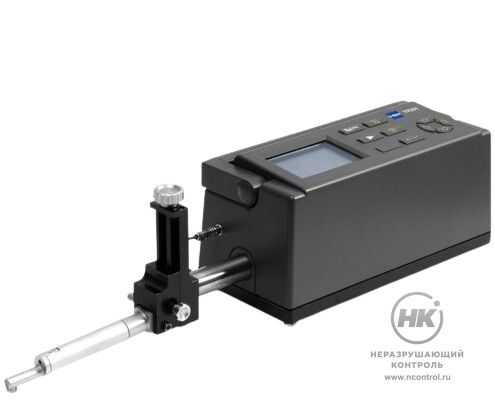

Общий вид профилометра TR300

 Принцип работы

Начинать измерения следует после обязательной калибровки. Калибровка проводится при каждом включении прибора для проверки работоспособности и воспроизводимости электронного блока и алмазной иглы. После запуска с панели управления микропроцессор TR-300 подает напряжение и задает частоту колебаний для алмазного щупа.

При взаимодействии с объектом контроля характер колебаний алмазной иглы меняется. Микропроцессор, зарегистрировав эти изменения, переводит их в электрический сигнал и просчитывает характеристики шероховатости, волнистости и первичного профиля. В модели TR-300, как и во всех моделях предыдущего поколения и более бюджетного сегмента, оператор видит на дисплее готовые цифры в качестве результатов измерений, без необходимости их расшифровки.

Программное обеспечение TimeSurf

На этапе производства в прибор внедряется программное обеспечение TIMESurf для обработки результатов контроля, их сохранения и переноса на ПК.

ПО прибора и его версия для Windows защищены от изменений. В программе физически не предусмотрена возможность редактирования файла с данными, что исключает ручные изменения результатов контроля.

Особенности

  • Цифровой графический ЖК-дисплей
  • Определяет 55 видов параметров в соответствии с стандартами ISO / DIN / ANSI / JIS
  • Надежность и простота конструкции
  • Современное ПО для работы на Windows
  • Выносной датчик для контроля изогнутых поверхностей
  • Вывод данных на ПК
  • Порт RS232 / USB кабель
  • Возможность печати на мини-принтере
  • Складная ручка для переноски
  • Прочный транспортный чехол

Соответствие стандартам

Прибор производится в соответствии с требованиями таких нормативных документов, как ГОСТ 8.296-78, ГОСТ 19300-86

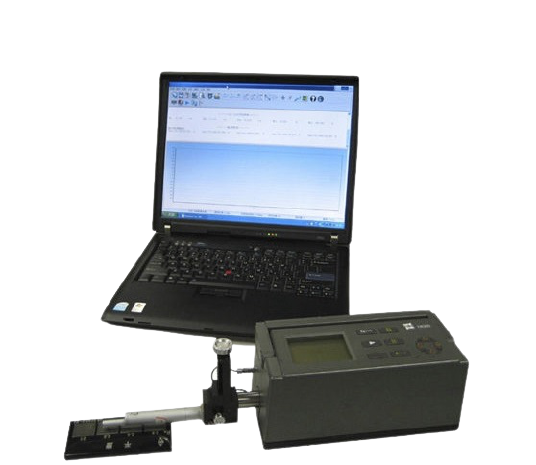

Комплектация

  • Прибор TR300
  • Датчик
  • Руководство по эксплуатации
  • Образцовая мера шероховатости Ra 3.2
  • Отвертка
  • Зарядное устройство 9V/4A
  • Соединительный кабель для RS232
  • Гарантийный талон
  • Чехол для хранения и транспортировки

Дополнительная комплектация

  • Минипринтер ТА230
  • Программное обеспечение для TR300 (TIMESurf)

Технические характеристики

Исследование профиля

R (Шероховатость), W (Волнистость), P (Основной профиль)R (Шероховатость), W (Волнистость), P (Основной профиль)

Диапазон измерения по шероховатости ±400 мкм, ±25 мкм
Фильтрация RC, PCRC, Gauss, D-P, ISO13565
Измеряемые параметры R: Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RS, RSm, Rlo, RHSC, Rpc, Rmr(c), RzJIS, R3y, R3z W: Wa, Wp, Wv, Wt, Wz, Wq, Wsk, Wku, Wc, WS, WSm, Wlo, WHSC, Wpc, Wmr(c), WzJIS P: Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PS, PSm, Plo, PHSC, Ppc, Pmr(c), PzJIS Rk: Rk, Rpk, Rvk, Mr1, Mr2
Значение отсечек шага 0.08 мм, 0.25 мм, 0.8 мм ,2.5 мм, 8 мм
Максимальная измеряемая длина 40 мм
Анализ графика ADC, BAC
Длина оценки значений параметров шероховатости 1L-5L
Разрешение 0.001 мкм /50 мкм; 0.016 мкм/800 мкм
Точность ±5%
Дисплей LCD
Память 10 групп первичных данных
Вывод данных RS232, USB
Питание Li-батарея / AC адаптер
Габаритные характеристики 409 х 96 х 98 мм
Масса прибора 2,3 кг
