Измеритель шероховатости (профилометр) TR-210

Купить

Задать вопрос о товаре

Профилометр TR-210 — портативный цифровой прибор для измерения шероховатости по шкалам Ra, Rz, Ry, Rq. Подключается к ПК и напрямую к принтеру через порт RS232. Представляет собой бюджетную версию профилометра TR-200. Внесен в Госреестр СИ РФ. Межповерочный интервал 2 года.

Измеритель шероховатости TR200 применяют для контроля неровности поверхностей металлических и неметаллических объектов, различных машиностроительных деталей в цеховых, производственных условиях; при лабораторных исследованиях в метрологических и научно-исследовательских центрах.

Ra, Rz, Ry, Rq
Шкалы измерения

Документы в PDF

Скачать карточку в формате PDF

Описание типа СИ

Руководство по эксплуатации

Устройство

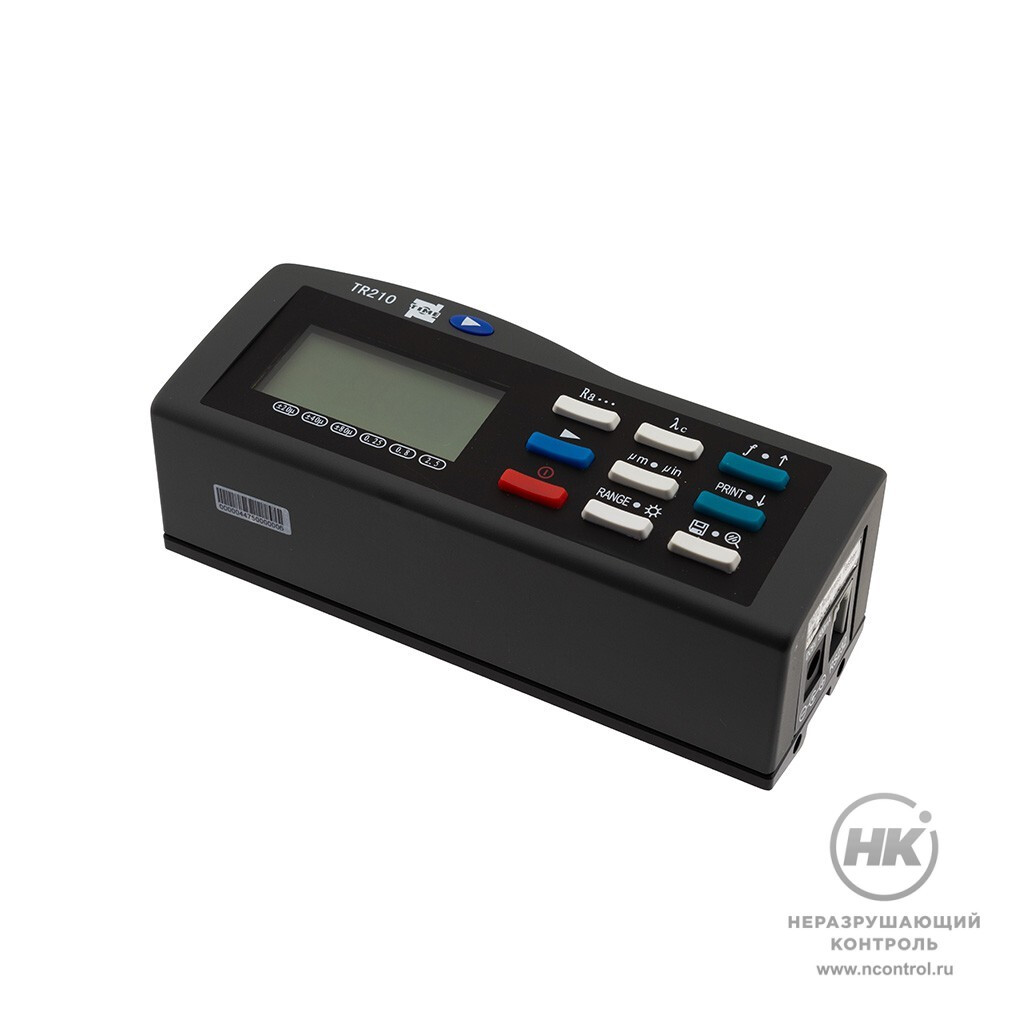

Конструктивно прибор выполнен в прочном корпусе моноблочного типа. Обводы корпуса разработаны с учетом удобства оператора и препятствуют выскальзыванию профилометра из рук. Фронтальная панель корпуса вмещает в себя панель управления и жидкокристаллический матричный дисплей со светодиодной регулируемой подсветкой.

Измеритель шероховатости (профилометр) TR-210 фото 1

Измеритель шероховатости (профилометр) TR-210 фото 2

Измеритель шероховатости (профилометр) TR-210 фото 3

Измеритель шероховатости (профилометр) TR-210 фото 4

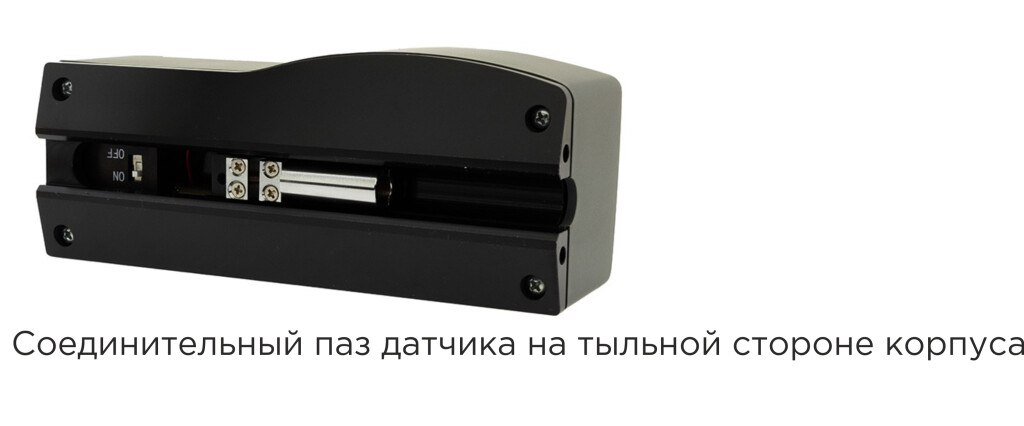

На тыльной стороне корпуса расположен выключатель питания и соединительный паз для установки алмазного измерительного датчика.

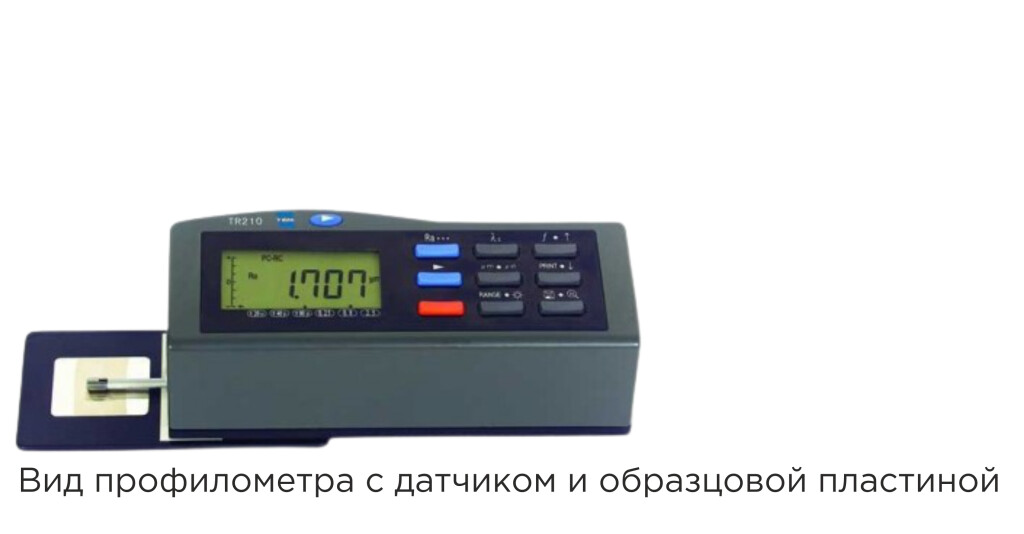

Датчики сменные, в базовой комплектации предусмотрен датчик TS100 — стандартный щуп с иглой для измерений поверхностей с максимальной глубиной канала 22 мм.

Для профилометров серии TR200 можно подобрать сменные опциональные датчики и удлинительные стержни в зависимости от задачи. На правой боковой панели корпуса расположены разъемы для подключения зарядного блока и порта RS232.

Принцип работы

Перед началом измерений следует обязательно калибровать прибор для проверки работоспособности и воспроизводимости алмазной иглы и электронного блока.

Контактный щуп располагают на контролируемой поверхности и перемещают с постоянной скоростью.

Игла датчика восприимчива к неровностям поверхности, при взаимодействии с ними характер её колебаний меняется, это вызывает смещения в датчике.

Микросхема цифровой обработки сигналов регистрирует эти изменения и переводит их в электрический сигнал. Также микросхема производит расчет характеристик шероховатости и профиля поверхности. Полученные результаты выводятся на жидкокристаллический дисплей в виде цифровых значений и графиков, их можно распечатать на принтере или открыть на персональном компьютере.

Измеритель шероховатости (профилометр) TR-210 фото 5

Сменный датчик профилометра

Печать на принтере

Результаты измерений можно распечатать на специальном принтере, он подключается напрямую к блоку прибора через соединительный кабель RS232.

Распечатанный отчет содержит значения параметров шероховатости, диапазон и единицы измерения, длину оценки, фильтр.

Программное обеспечение устройства работает только с принтерами компании Time серии ТА.

Измеритель шероховатости (профилометр) TR-210 фото 7

Пример печати отчета на принтере

Особенности

Высокоточный индукционный датчик
Функция автоматического отключения после 5 минут перерыва с сохранением результатов
Контрастный и четкий ЖК-дисплей
Регулировка яркости экрана
Индикация положения измерительной иглы на дисплее
Широкий диапазон измерений
Комфортное в работе программное меню

Простота и надежность эксплуатации
Прибор удобно держать в руке за счет изогнутой формы корпуса
Измеряет шероховатость по параметрам Ra, Rz, Ry, Rq
Перезаряжаемый литиевый аккумулятор
Возможность печати графиков на принтере
Наличие порта RS232 для связи с компьютером
Соответствие стандартам ISO / DIN / ANSI / JIS

Соответствие стандартам

Измеритель шероховатости TR210 изготавливается в соответствии с требованиями ГОСТ 8.296-78, ГОСТ 19300-86.

Комплектация

Электронный блок профилометра TR210
Образцовая мера шероховатости
Датчик TS100
Зарядное устройство
Руководство пользователя

Дополнительная комплектация

Сменные опциональные датчики для профилометров серии TR200
Штатив TA610/620/620-1 для профилометров TR-200/210/220
Измерительная платформа TA630/631

Технические характеристики

Измеряемые параметры шероховатости	Ra, Rz, Ry, Rq
Построение профилей	шероховатости (R)
Система мер	метрическая, британская
Дискретность индикации	0.001 мкм
Тип дисплея	матричный ЖКИ 128 x 64 точки, со светодиодной подсветкой
Размеры ЖКИ	экран 50 x 30 мм
Отображение результатов	непосредственное отображение параметров шероховатости и профилей поверхности, печать данных, регулировка яркости ЖКИ, автоотключение после 5 минут перерыва с сохранением результатов, программная калибровка
Диапазон измерений по параметрам	Ra: 0.025 – 12.5 мкм Rz: 0.02 – 160 мкм
Значения отсечек шага	0,25 мм/ 0.8 мм/ 2,5 мм
Длина трассы ощупывания	отсечка 1 – 5 (по выбору пользователя)
Тип цифрового фильтра	резистивно-емкостный, фазовая коррекция – резистивно-емкостный, Гауссов, D-P
Тип датчика	стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм
Минимальный диаметр измеряемого отверстия / наибольшая глубина измерения	6.0 мм, глубина 15 мм (при использовании датчика TS100)
Электрическое питание	перезаряжаемый литий-ионный аккумулятор
Зарядное устройство	220В/ 110В, 50 Гц, 2.5 часа (время зарядки аккумуляторов)
Диапазон рабочих температур	от +5 до +40 градусов по Цельсию
Относительная влажность воздуха	< 80%
Диапазон температур при хранении	от – 25 до +60 градусов по Цельсию
Степень точности	класс 3 по DIN 4772
Габаритные размеры	140 x 52 x 48 мм
Масса электронного блока	440 г
