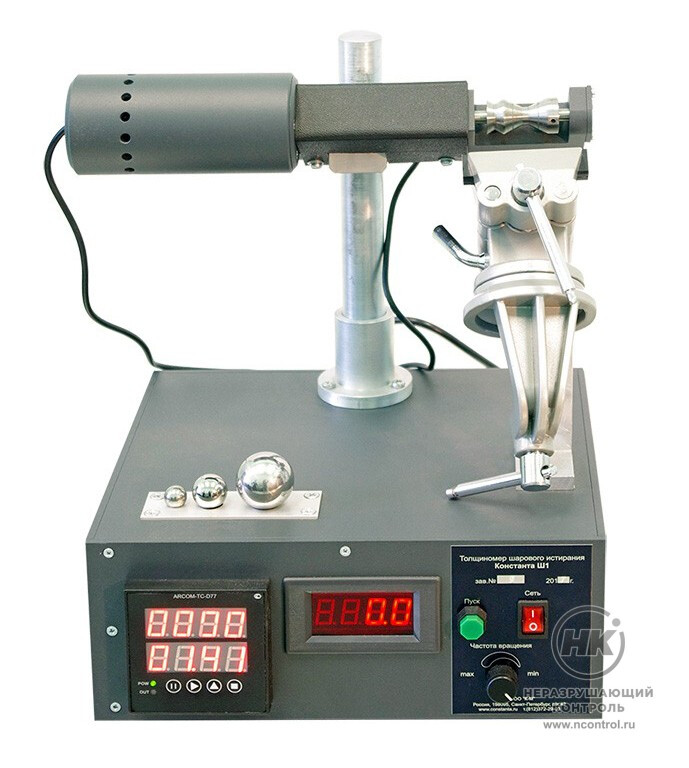

Разрушающий толщиномер «Константа Ш1»

Товар снят
с производства

В избранное

Сравнить

Разрушающий толщиномер «Константа Ш1» предназначен для измерения толщины тонких твердых покрытий на любых основаниях. Снят с производства, аналог — «Константа Ш2»

Тощиномер измеряет толщины каждого из слоев многослойного покрытия и толщины покрытий на плоских, цилиндрических и сферических поверхностях.

2-5 мм
Минимальная зона контроля

Документы в PDF

Скачать карточку в формате PDF

Принцип действия

Измерение основано на определении геометрических размеров сферы («сферического шлифа»), образованной при абразивном истирании покрытия и, частично, образца стальным вращающимся шариком при добавлении в зону контакта абразивной суспензии. Шарик имеет точки опоры – на вращающемся приводном валу и образце.

Принципы измерения

В месте контакта при абразивном износе образуется кратер сферической формы, на котором наблюдаются две характерные зоны: зона износа покрытия и зона износа подложки.

После проведения испытаний образец исследуют с использованием измерительного микроскопа.

В соответствии с приведенными схемами, путем оче-видных геометрических соотношений, зная диаметр истирающего шара и определив с помощью микроскопа диаметры кратера и лунки в основании (либо кратера и каждого из слоев в случае многослойного покрытия), можно определить геометрические размеры кратера истирания, в том числе толщину слоя покрытия.

С достаточной точностью толщина слоя покрытия t в мм определяется по формуле:

или

где:
D – диаметр истирающего шара, мм;
Dк – диаметр кратера истирания, мм;
Dл – диаметр лунки в покрытии, мм;
x,y – размеры зон истирания в соответствии со схемой, мм.

При испытаниях цилиндрических образцов зона истирания представляет собой эллипс. Для определения толщины покрытия следует использовать выше-приведенные формулы с учетом того, что все измерения производятся вдоль большей оси эллипса.

Для определения толщины покрытий на сферических образцах используется формула:

где:
D – диаметр истирающего шара, мм;
Dc – диаметр сферического образца, мм;
x,y – размеры зон истирания в соответствии со схемой, мм.

Порядок работы

подвести приводной вал к зоне контроля, установить на него шар истирания;
установить на электронном блоке прибора необходимое для контроля время и частоту вращения приводного вала;
в зону контроля подать абразивную суспензию и провести испытание;
с помощью микроскопа выполнить необходимые замеры;
определить толщину покрытия.

Особенности

возможность определения толщины каждого из слоев многослойного покрытия;
возможность определения толщины покрытий на плоских, цилиндрических и сферических поверхностях;
возможность использования как в лабораторных, так и пpоизводственных условиях;

минимальная зона контроля – диаметром не более 2-5 мм (в зависимости от диаметра шара);
простота и надежность конструкции;
мобильность (Константа-Ш1М).

Комплектация

толщиномер шарового истирания «Константа-Ш1», либо «Константа-Ш1М»;
истирающие шары диаметром 10, 20, 30 мм (по 1 шт.);
устройство для закрепления и позиционирования образцов (только для Константа-Ш1);

Принадлежности

измерительный микроскоп;
абразивная суспензия;
руководство по эксплуатации;
упаковка.

Поставка по отдельному заказу

истирающие шары;
измерительный микроскоп МПБ-3М (30х, 50х) или МИККО (20х);
алмазная абразивная суспензия с диаметром частиц от 0,5 до 10 мкм;

устройство для закрепления и позиционирования образцов;
аккумулятор с зарядным устройством для обеспечения автономной работы прибора.

Технические характеристики

Частота вращения приводного вала:
Определение толщины покрытия T	от 1 мкм до 150 мкм с погрешностью не более ±((0,01…0,05)*T+0,1) мкм
Напряжение питания сетевого адаптера	220 В
- Константа-Ш1	100-1200 об/мин
- Константа-Ш1М	100-800 об/мин
Задаваемое время контроля	от 10 сек до 99 мин (только для Константа-Ш1)
Диаметр шара истирания:
- Константа-Ш1	от 10 до 40 мм
- Константа-Ш1М	от 10 до 30 мм
Алмазная абразивная суспензия с размером частиц	от 0,5 до 10 мкм
Измерительный микроскоп с увеличением	не менее 20х
