Внутритрубный дисковый электрод

Внутритрубный дисковый электрод
Внутритрубный дисковый электрод
Купить
В избранноеВ избранное
СравнитьСравнить

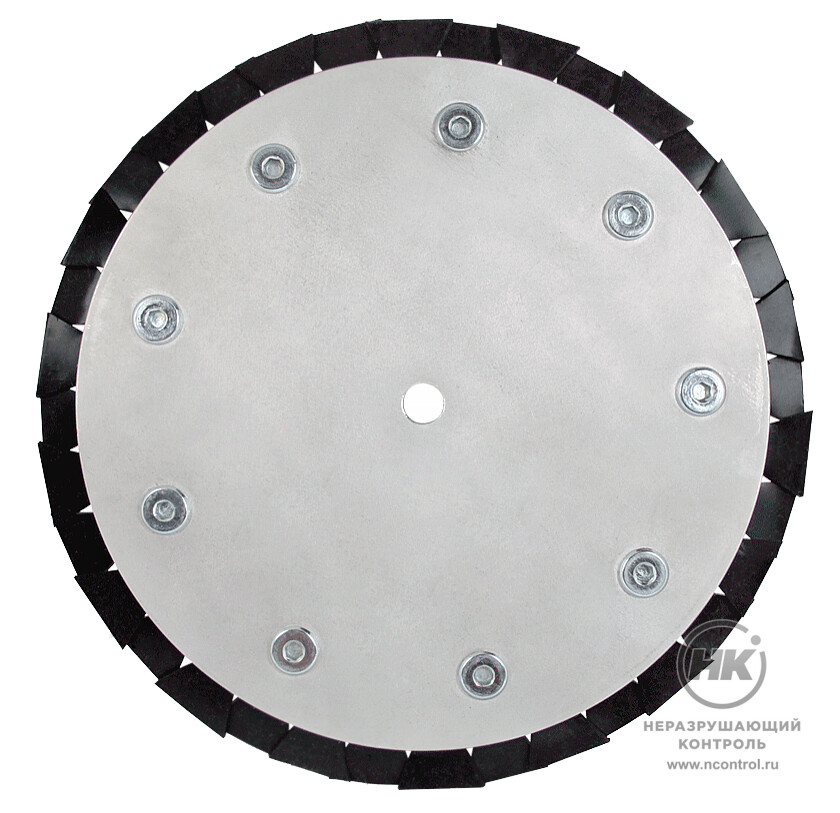

Внутритрубный дисковый электрод предназначен для выявления мест нарушений сплошности внутренних изоляционных покрытий труб диаметром от 30 до 1 420 мм. Используется в составе электроискровых дефектоскопов «Корона 1», «Корона 2.1», «Корона 2.2» либо аналогичных по назначению.

Внутритрубный дисковый электрод стыкуется с высоковольтным трансформатором-держателем через удлинитель, и оператор вручную контролирует поверхность покрытия. Несколько типоразмеров и форм обеспечивают лёгкость перемещения электрода и высокую производительность контроля.

2  метра
Максимальная длина
зоны контроля

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • контактная поверхность электрода изготовлена в виде лепестков из мягкой электропроводящей резины;
  • резиновая часть не повреждает покрытие;
  • конструктивное исполнение кольцевого резинового электрода зависит от диаметра
    трубы;
  • высокая износостойкость.


Выбор модификации дефектоскопа и его комплектации зависит от диаметра трубы, протяжённости зоны контроля и толщины контролируемых покрытий. Для контроля внутренних покрытий труб диаметром
25 – 1 400 мм и с длиной зоны контроля до 2 м используются дефектоскопы «Корона» с внутритрубным дисковым электродом и необходимыми дополнительными принадлежностями.


Схема расположения внутритрубного дискового электрода и оснастки для контроля внутреннего покрытия труб

Рекомендации по выбору дефектоскопа и комплектации

Внутренние диаметры труб 30 – 60 мм 61 – 1 400 мм 61 – 1 400 мм 61 – 1 400 мм
Толщина покрытия 0,08 – 1 мм
или 0,1 – 1,4 мм		 0,08 – 1 мм
или 0,1 – 1,4 мм		 0,4 – 7 мм 1 – 16 мм
Дефектоскоп «Корона 1» «Корона 1» «Корона 2.1» «Корона 2.2»
Дополнительные принадлежности специализированный высоковольтный трансформатор-держатель;
  электробезопасные рукоятка и разборный удлинитель с опорами разборный толкатель с опорами; выносной блок управления

Технические характеристики

Назначение подведение электрического напряжения к поверхности изоляционного покрытия объекта контроля
Материал токопроводящая резина
Объект контроля внутренняя поверхность трубы
Доступны электроды для диаметров контролируемых труб, с учётом покрытия 30 – 50 мм, 51 – 90 мм, 91 – 110 мм, 111 – 160 мм, 160 – 210 мм, 211 – 270 мм,
271 – 320 мм, 321 – 370 мм, 371 – 420 мм, 421 – 530 мм
Совместимость с дефектоскопами «Корона 1», «Корона 2.1», «Корона 2.2»
