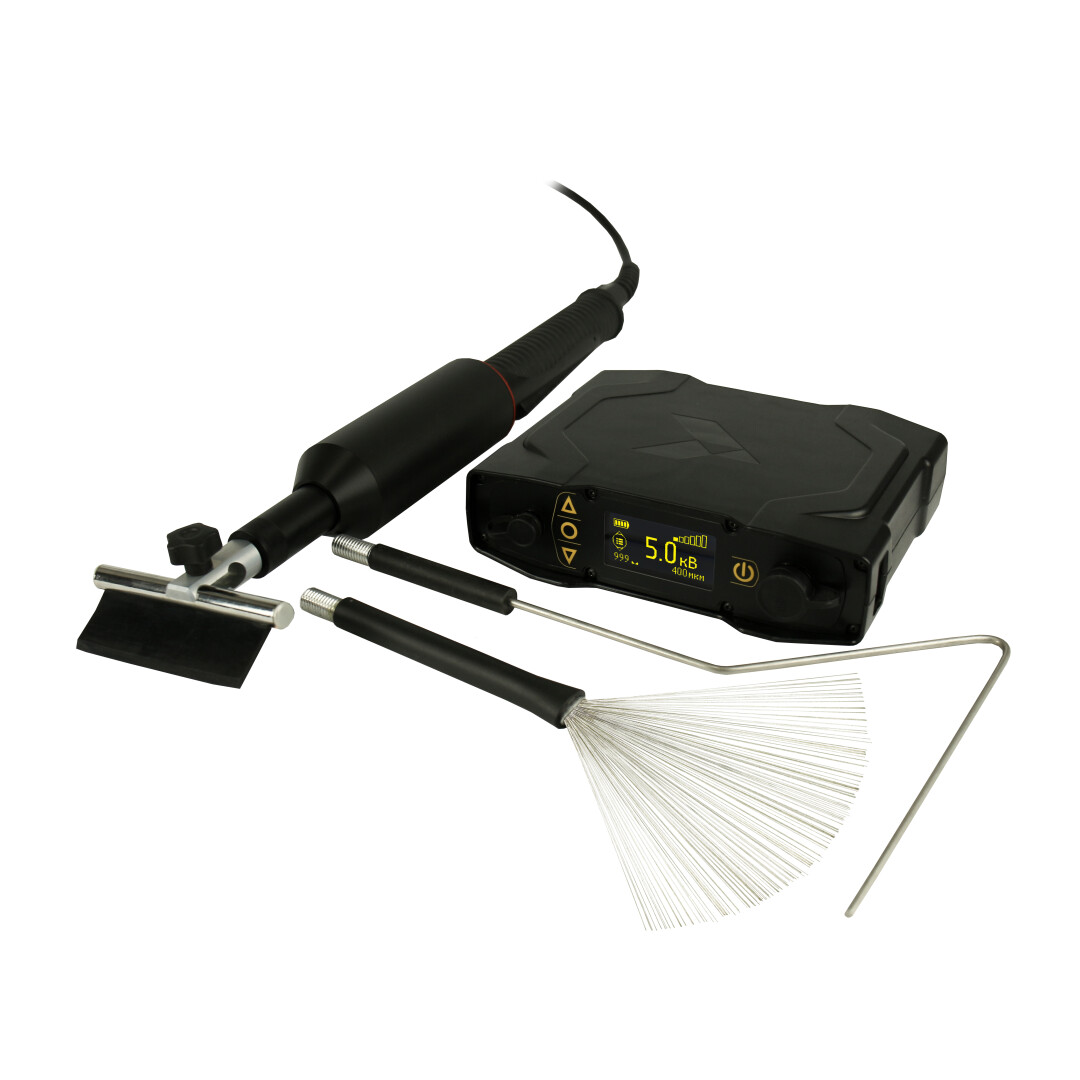

Импульсный электроискровой дефектоскоп Корона ЛКП

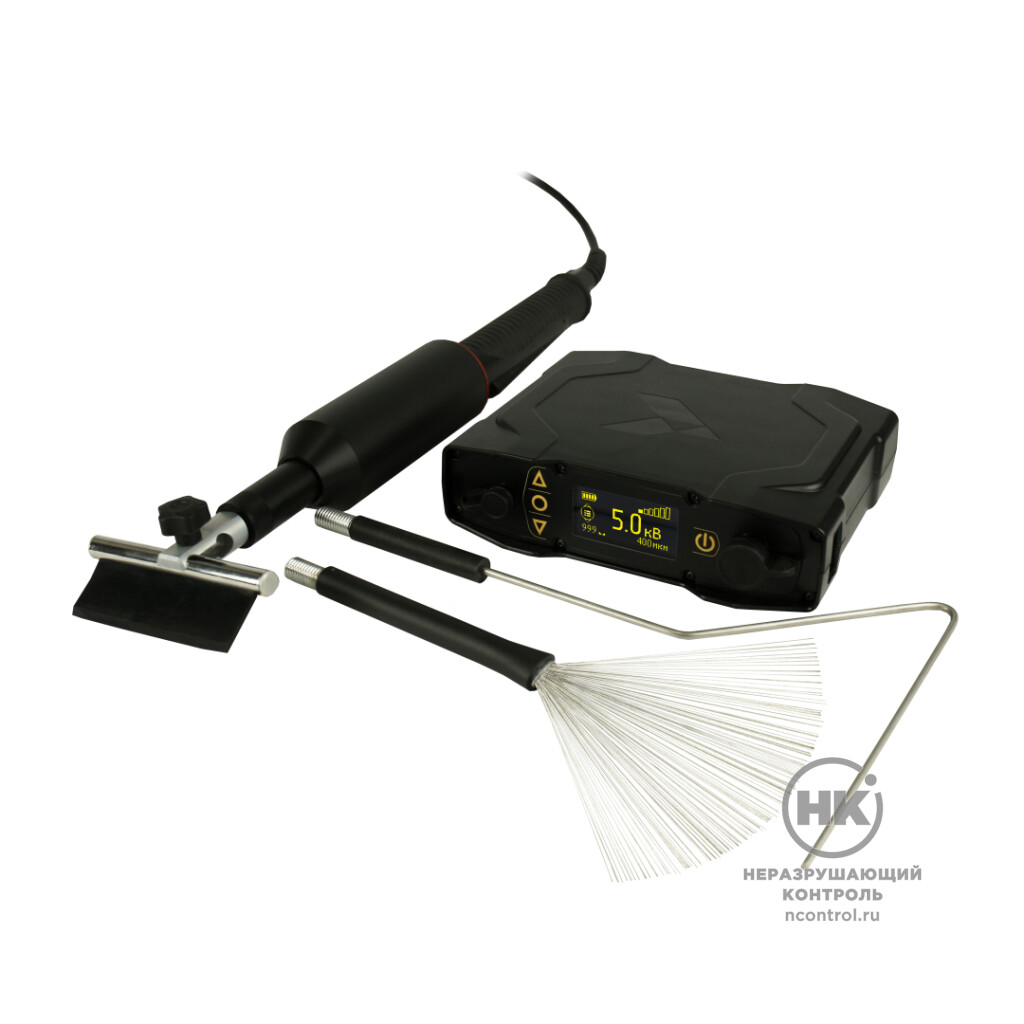

Импульсный электроискровой дефектоскоп Корона ЛКП [фото №3]

Купить

Задать вопрос о товаре

Дефектоскоп «Корона ЛПК» предназначен для выявления трещин, пор, недопустимых утонений и других нарушений сплошности внутренних и внешних диэлектрических покрытий (лакокрасочных, порошковых, плёночных, битумных и других толщиной до 1 мм) на металлических изделиях.

Принцип действия основан на приложении импульсного высоковольтного напряжения и фиксации электрического пробоя в местах дефектов. Электроискровой метод обладает высокой чувствительностью и производительностью при выявлении дефектов. Для прибора предусмотрена широкая номенклатура сменных электродов для контроля наружных и внутренних покрытий труб.

40 часов
Время непрерывной работы от заряженного аккумулятора

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

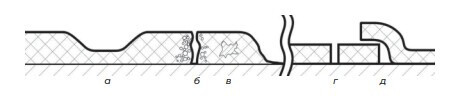

Электроискровой метод обладает высокой чувствительностью и наибольшей производительностью при выявлении дефектов а—г при контроле изделий большой площади или протяженных объектов, применяется во многих отраслях промышленности.
Электропотенциальный метод позволяет выявлять сквозные дефекты б, г, д, образующиеся в местах механических повреждений или в области нахлеста кровельных материалов при их укладке на крыши бетонных и железобетонных сооружений.

Импульсный электроискровой дефектоскоп Корона ЛКП фото 1

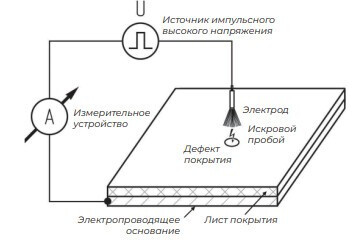

Метод основан на фиксации дефектоскопом электрического пробоя дефектного участка диэлектрического покрытия. Пробой возникает под действием высокого контрольного напряжения U, прикладываемого между электродом и электропроводящей подложкой (металлом или бетоном). Протекающий при искровом пробое электрический ток I регистрируется прибором, который, в свою очередь, информирует оператора о наличии дефекта посредством звуковой и световой сигнализации. Электроискровой метод позволяет выявлять дефекты а—г покрытий на токопроводящих подложках и на бетонных основаниях и может использоваться для испытания покрытий толщиной от 50 мкм до 25 мм.

Импульсный электроискровой дефектоскоп Корона ЛКП фото 2

Преимущества

Высокая точность поддержания испытательного напряжения на электроде гарантирует воспроизводимость результатов
Наличие системы определения ложных дефектов
Стабильность поддержания испытательного напряжения в сложных температурных условиях до -45°С
Цифровая индикация контрольного напряжения на электроде
Комплектация прибора с Li-Ion батареей повышенной емкости, обеспечивающей до 40 часов автономной работы
Калькулятор испытательного напряжения
Режим пользовательской градуировки прибора
Режим одноэлектродного контроля
Счетчик дефектов.

Особенности метода

Процесс контроля достаточно быстрый, особенно при использовании механизированных устройств
Дефекты легко обнаруживаются визуально (по искре)
Метод позволяет контролировать изделия сложной формы
Возможность контроля покрытий толщиной от 50 мкм до 1 мм
Большой набор сменных электродов для контроля изделий различного назначения
Малые габариты и вес
Возможность контроля покрытий на бетонных и железобетонных конструкциях

Комплектация

Блок управления
Чехол блока управления
Высоковольтная рукоятка
Провод заземления с магнитом и зажимом "крокодил"
Удлинитель
Аккумулятор
Зарядное устройство
Руководство по эксплуатации
Паспорт
Веерный электрод
Рукоятка съемная
Кейс

Технические характеристики

Толщина контролируемых покрытий, мм	0,05…1
Диапазон регулировки напряжения на электроде, кВ	0,7…5
Дискретность установки выходного напряжения, кВ	0,1
Тип индикатора напряжения на электроде	цифровой (3-х разрядный)
Время непрерывной работы от заряженного аккумулятора, ч	до 40
Точность поддержания контрольного напряжения, %	5
Питание прибора — встроенный аккумулятор: — общепромышленный для температурного диапазона, °С — низкотемпературный для температурного диапазона, °С	-20…+50 -40…+50
Масса, кг: — блок контроля (с аккумулятором) — высоковольтный трансформатор-держатель ВТ1	1,5 0,7
Габаритные размеры, мм: — блок контроля — высоковольтный трансформатор-держатель ВТ1	205×165×56 Ø55×350
