Электроискровой дефектоскоп «Корона 2.1»

«Корона 2.1» — электроискровой дефектоскоп, предназначенный для ручного контроля качества диэлектрических покрытий на токопроводящих основаниях. Выявляет локальные сквозные и структурные дефекты в сухих изоляционных покрытиях толщиной до 12 мм. Диапазон импульсного испытательного напряжения от 2,5 до 34 кВ. Комплектуется веерным и Т-образным электродами.

Дефектоскоп «Корона 2.1» может использоваться для проверки структурной целостности лакокрасочных, порошковых, плёночных, битумных и прочих изоляционных покрытий. Подходит для исследования покрытий на бетонных и железобетонных изделиях и конструкциях из проводящих ток материалов на любом этапе эксплуатации объекта. Электроискровой дефектоскоп способен обнаруживать в покрытиях места пустот, непрокрасов, трещин, отслоений, микроотверстий, пористости, недопустимых утонений и различных посторонних включений.

2,5–34  кВ
Диапазон испытательного напряжения

Примеры дефектов структуры защитных покрытий, выявляемых с помощью дефектоскопа «Корона 2.1»

Состав и конструкция

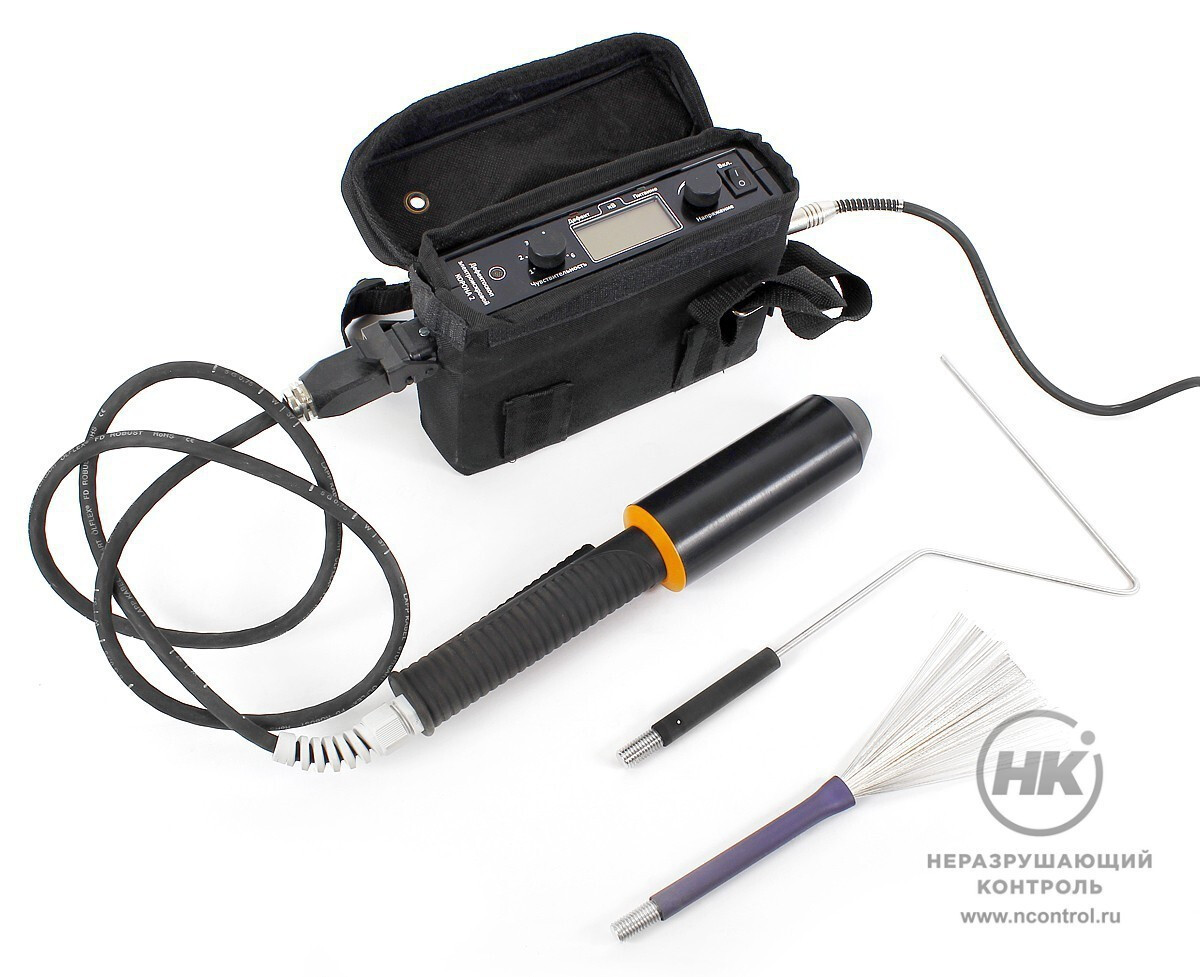

Конструктивно дефектоскоп состоит из электронного блока с аккумулятором, высоковольтного трансформатора-держателя со встроенным кабелем, провода заземления с магнитом и зажимом. В комплекте поставки есть штырь-заземлитель, удлинитель и сменные электроды. Оболочки прибора надёжно изолированы и защищены от электрического пробоя в нормальных рабочих условиях и при рекомендуемых значениях влажности.

В базовом варианте предлагаются щёточный веерный и Т-образный электроды. По требованию заказчика «Корона 2.1» может комплектоваться другими электродами под конкретные задачи. Смотреть рекомендации по выбору электродов.

Принцип работы

Действие дефектоскопа «Корона 2.1» основывается на электроискровом методе. С поверхностью контролируемого покрытия соприкасается электрод, подключенный к одному полюсу источника напряжения через трансформатор-держатель. Второй полюс источника напряжения от разъёма заземления соединяется с металлической конструкцией напрямую либо через грунт. Электронный блок фиксирует пробой воздушных промежутков напряжением между электродом и токопроводящим основанием. Перейти к техническим характеристикам.

Органы управления и регулировки

Панель управления с ЖК-дисплеем расположена в верхней части электронного блока электроискрового дефектоскопа «Корона 2.1». На ней есть тумблер для включения и выключения прибора, а также ручки регулировки уровня чувствительности и величины напряжения. На цифровом дисплее отображается значение испытательного напряжения в киловольтах. Встроенный динамик и красный светодиод служат для сигнализации в случае обнаружения дефекта. При понижении напряжения или разряде аккумулятора также происходит светодиодная индикация.

Внешний вид панели управления электронного блока «Корона 2.1»

Высоковольтный трансформатор представляет собой держатель, к которому крепится электрод, напрямую либо через удлинитель. На рукоятке держателя расположена кнопка для подачи испытательного напряжения на электрод.

Кнопку можно нажимать как большим пальцем, так и кистью руки. Небольшое усилие нажатия облегчает оператору длительную работу с прибором.

Реле кнопки защищено от проникновения пыли и влаги. В случае загрязнения очистку кнопки можно произвести, сняв верхнюю часть согласно прилагаемой инструкции.

Кнопка «КОНТРОЛЬ» на рукоятке трансформатора

Открытый аккумуляторный отсек дефектоскопа «Корона 2.1»

Зарядка аккумулятора

Время непрерывной работы дефектоскопа «Корона 2.1» от заряженного аккумулятора составляет от 5 до 8 часов. В нижней части электронного блока прибора находится отсек для аккумуляторной батареи, который фиксируется крышкой и винтом.

Заряд батареи можно производить внутри электронного блока с помощью зарядного устройства, подключенного через кабель-переходник к сети переменного тока 220 В, 50 Гц.

Для оперативной замены аккумулятора предусмотрена возможность внешнего заряда сменной батареи при помощи переходника и клемм.

Соответствие стандартам

Электроискровой дефектоскоп «Корона 2.1» соответствует международному стандарту ASTM G62. Документ регламентирует методы определения пропусков в защитном покрытии трубопроводов. Прибор соответствует требованиям ТР ТС 020/2011 по электромагнитной совместимости и ТР ТС 004/2011 о безопасности низковольтного оборудования.
