  5. Вихретоковый дефектоскоп «Константа ВД1» для контроля паяных соединений

Вихретоковый дефектоскоп «Константа ВД1» для контроля паяных соединений

Вихретоковый дефектоскоп «Константа ВД1» для контроля паяных соединений [фото №1] Вихретоковый дефектоскоп «Константа ВД1» для контроля паяных соединений [фото №2] Вихретоковый дефектоскоп «Константа ВД1» для контроля паяных соединений [фото №3] Вихретоковый дефектоскоп «Константа ВД1» для контроля паяных соединений [фото №4] Вихретоковый дефектоскоп «Константа ВД1» для контроля паяных соединений [фото №5]
Вихретоковый дефектоскоп «Константа ВД1» для контроля паяных соединений [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

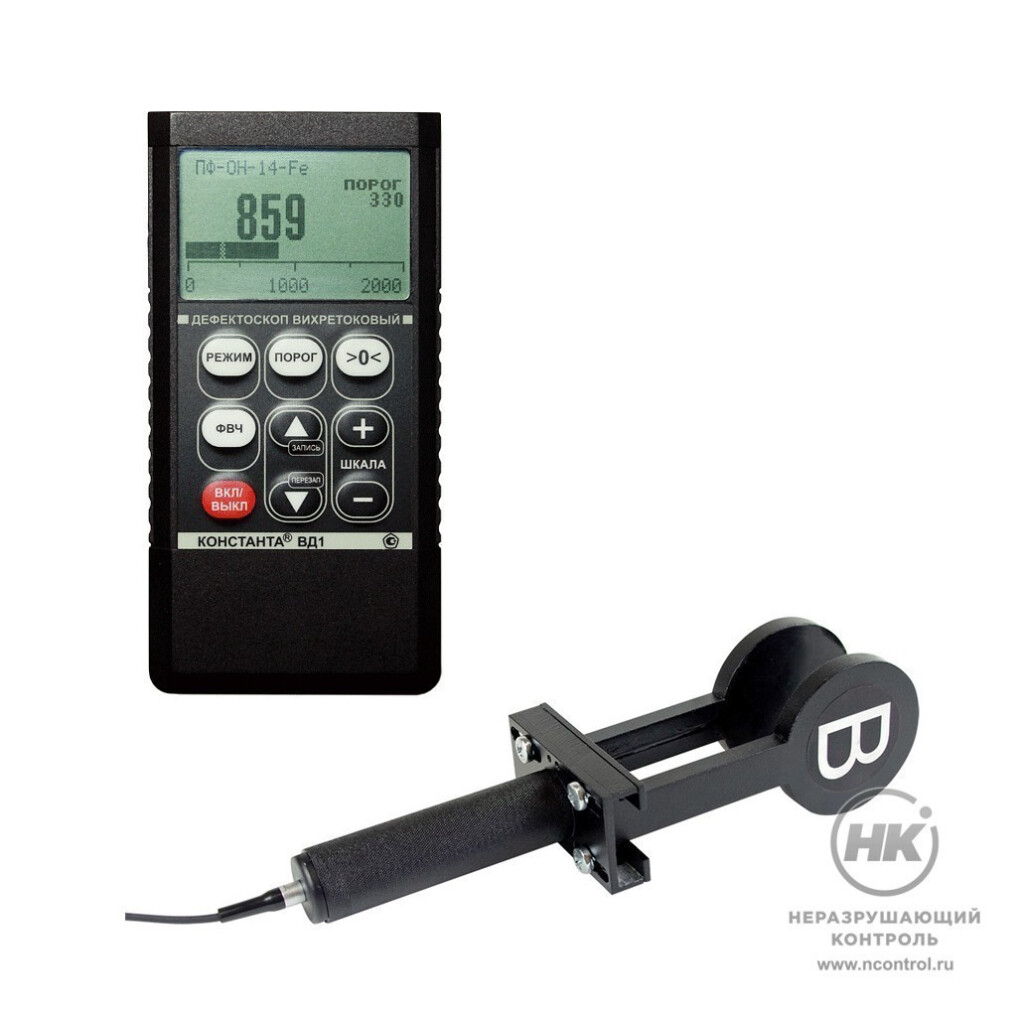

Вихретоковый дефектоскоп «Константа ВД1» — это малогабаритный цифровой прибор, предназначенный для оценки качества паяных соединений обмоток статоров турбо- и гидрогенераторов. Используется для обнаружения дефектов паянного соединения, ориентированных в плоскости, перпендикулярной плоскости установки преобразователя.

Типы обнаруживаемых дефектов: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности материала спаиваемых проводников образцу. Возможно сохранение результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA».



10 ч
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF
Руководство по эксплуатации

Особенности

  • Экранированный чувствительный элемент (нет влияния деталей контролируемого изделия, расположенных рядом);
  • преобразователи экранного типа (с одной стороны преобразователя – обмотка возбуждения, с другой – приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения;
  • два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера;
  • возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач;
  • удобная калибровка прибора и индикация результата контроля в процентах;
  • звуковая индикация недопустимого уровня дефекта;
  • высокая чувствительность преобразователей обеспечивается встроенной в них электроникой.

Комплектация

  • блок обработки информации;
  • преобразователи ПА-ПС-100э-Cu, ПА-ПС-60э-Cu;
  • аккумуляторы ААА (4 шт.);
  • зарядное устройство;
  • кабель связи с ПК по интерфейсу USB;
  • компакт-диск с драйверами и программой «Constanta – Data»;
  • руководство по эксплуатации;
  • кейс для хранения и транспортировки.

Принадлежности

  • наборы контрольных образцов;
  • блок питания от сети 220 В.

Технические характеристики

Индикацияграфический LCD индикатор с отображением в цифровом виде уровня сигнала и порога срабатывания сигнализации; звуковая сигнализация в корпусе прибора и через подключаемые наушники
Число ячеек памяти результатов контроля999 с возможностью разбивки на 99 групп
Диапазон рабочих температур0°С … +50°С
Питание (аккумуляторы или батареи Alkaline)2 шт., тип ААА
Время непрерывной работы10 часов
Габаритные размеры блока обработки информации120х60х25 мм
Масса0,15 кг

Основные технические характеристики преобразователей

ПараметрПА-ПС-100э-CuПА-ПС-60э-Cu
Толщина контролируемого паяного соединения
Максимальная65 мм45 мм
Минимальная20 мм20 мм
Ширина контролируемого паяного соединения
Максимальная100 мм72 мм
Минимальная50 мм36 мм
Время непрерывной работыМедь σ = 50÷60 МСм/м
Погрешность определения монолитности паяного соединения15 %
Частота тока возбуждения50 Гц
Габаритные размеры, не более:330х90х110 мм310х90х80 мм
Масса, не более:1,5 кг1,0 кг
