Прибор «Константа Ц1»

Прибор «Константа Ц1» предназначен для определения устойчивости покрытия к повреждению царапанием в соответствии с ISO 12137-1, ASTM D 5178, ASTM D 2197.

Принцип контроля: прочерчивание покрытия наконечником-индентором под нагрузкой и визуальное определение разрушения либо устойчивости покрытия.

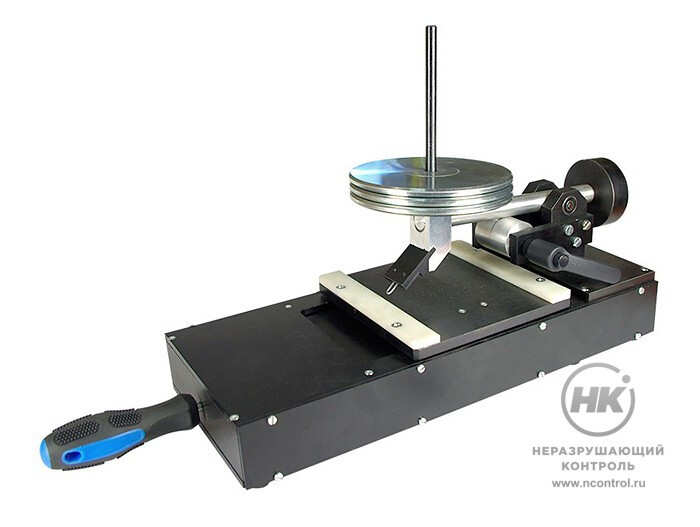

Прибор состоит из следующих основных частей: основания со стойкой и шестью ножками; столика для испытаний с крёпежными приспособлениями; коромысло с противовесом, головкой с держателем и индентором; грузов, которые нанизываются на стержень; эксцентрика с ручкой.

При работе прибора столик для испытаний перемещается по направляющим за рукоятку прямолинейно и параллельно направлению оси коромысла. Крепёжные приспособления служат для фиксации образца для испытаний. Поворот ручки эксцентрика позволяет зафиксировать коромысло в верхнем положении.

17  кг
Вес прибора

Особенности

  • возможность установки электронного сигнализатора повреждения покрытия (опция);
  • возможность использования пластин для испытаний длиной до 400 мм.

Комплектация

  • прибор «Константа Ц1»;
  • индентор колесо;
  • груз 500 г;
  • груз 5 кг;



  • индентор U-образная петля (опция);
  • руководство по эксплуатации;
  • упаковка.

Технические характеристики

Привод для перемещения столика для испытаний вручную
Вид индентора

стальной диск

U-образная петля

Размеры индентора стальной диск

диаметр 6,5±0,1 мм

толщина 1,60±0,05 мм

Размеры индентора U-образная петля  диаметр проволоки 1,6±0,1 мм
Диапазон изменения нагрузки на индентор от 500 до 10000 г
Масса грузов

500±5 г

5000±50 г

Длина хода столика для испытаний, не менее 75 мм
Габаритные размеры (Д×Ш×В) 525×230×150 мм
Масса с грузами, не более 17 кг
