Ультразвуковой толщиномер «Булат 1М»

Ультразвуковой толщиномер «Булат 1М» [фото №3]

Ультразвуковой толщиномер «Булат 1М» [фото №4]

Ультразвуковой толщиномер «Булат 1М» [фото №5]

Ультразвуковой толщиномер «Булат 1М» [фото №6]

Купить

Задать вопрос о товаре

Толщиномер «Булат 1М» с цветным индикатором предназначен для измерения толщины изделий при одностороннем доступе к ним. Диапазон измерений 0,5 – 200 мм по стали. Прибор внесён в Госреестр СИ с сертификатом об утверждении типа средств измерений RU.C.27.001.A № 53585/1. Модернизированная версия, поставляется с поверкой.

Толщиномер «Булат 1М» разработан для эффективной работы со сложнопрофильными изделиями из металлов и пластиков по ГОСТ Р 55614-2013, включая цилиндрические. Аппарат запоминает настройки и автоматически определяет тип подключенного преобразователя; позволяет задать материал, скорость сканирования и дискретность.

Новая версия прибора имеет яркий цветной экран, удобное меню, встроенный литий-ионный аккумулятор. Почти в два раза увеличен диапазон регулировки чувствительности. При этом прибор остался лёгким, компактным и по прежнему помещается в руку.

Подходит для диагностики металлических и неметаллических - в том числе из стекла, полиэтилена и других подходящих для УЗК - материалов; ёмкостей, корпусов, листов, труб, мостовых и транспортных конструкций; изделий, повреждённых коррозией и накипью.

0,5 - 200 мм
Контролируемая толщина по стали

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Декларация о соответствии Таможенного Союза

Свидетельство СИ РФ

Описание типа СИ

Сертификат СИ Белоруссии

Свидетельство СИ Украины

Сертификат СИ Казахстана

Принцип работы

Контроль с «Булат 1М»

После включения толщиномер сразу готов к измерениям с последними установленными настройками. При необходимости их можно поменять, а прибор откалибровать заново.

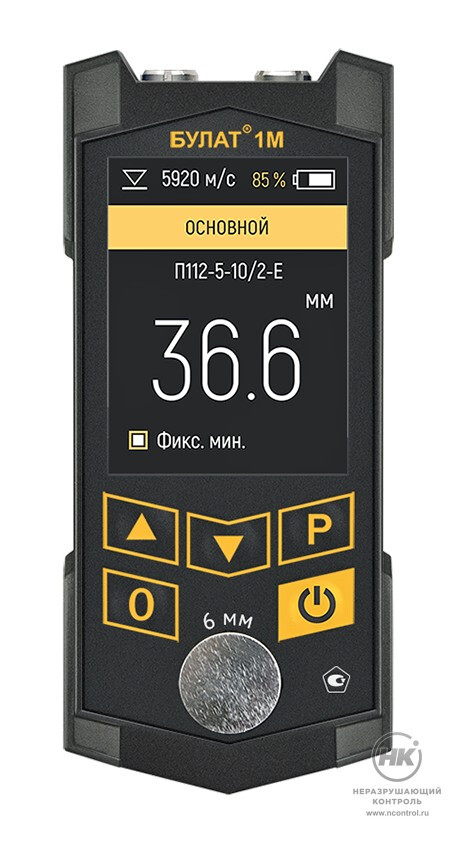

На передней панели расположены дисплей, юстировочная плитка и четыре многофункциональных кнопки. С помощью этих кнопок можно регулировать чувствительность или выбрать режим работы. Приэтом прибором удобно управлять одной рукой.

На большом контрастном экране с подсветкой выводится информация:

о результатах измерения;
режиме работы;
скорости распространения волны;
типе подключенного преобразователя;
заряде аккумулятора.

Диагностика производится контактным способом: преобразователь плотно прижимают ксканируемому изделию, а зонд испускает ультразвуковую волну, которая проходит через однородный материал. Когда волна падает на границу сред (край изделия/слоя), то волна отражается, снова попадает надатчик и преобразуется в электроимпульс. Булат 1М анализирует полученные данные и вычисляет путь, пройденный УЗ-волной, а на экран выводится информация о толщине изделия.

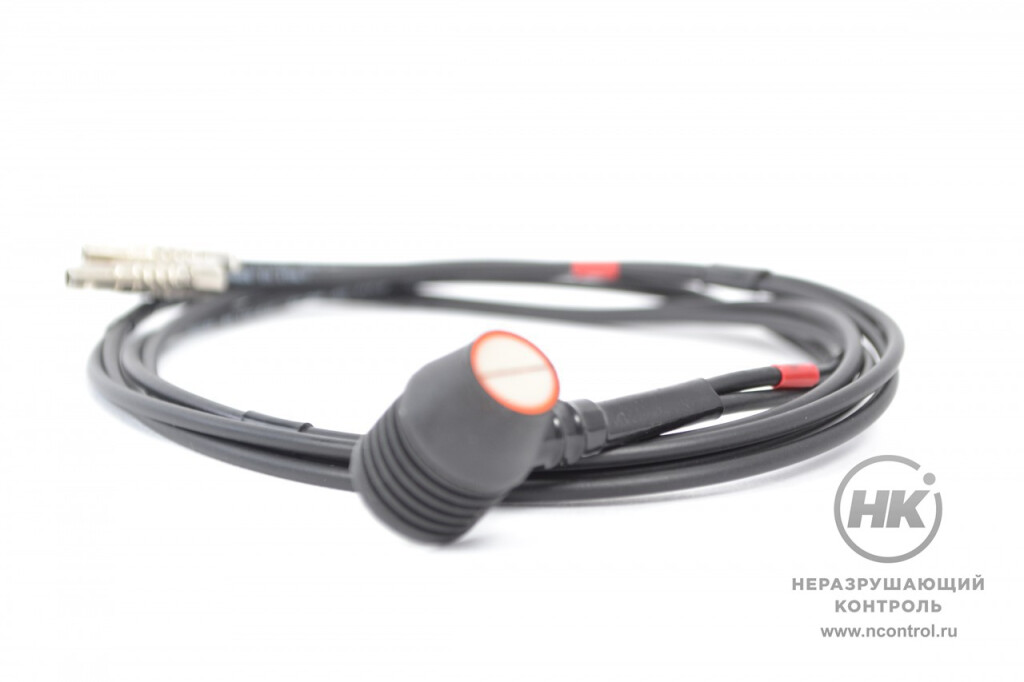

К измерительному блоку подходит большое количество сменных преобразователей типов П111 и П112, втом числе для работы в условиях высоких температур. При этом прибор умеет самостоятельно определять тип подключенного преобразователя и необходимые для него настройки. В память можно записать до 30 различных настроек и до 2000 результатов измерений. В комплекте есть USB-кабель идиск с программой для просмотра и сохранения информации на компьютере.

Прибор автоматически отключается через три минуты простоя.

Преимущества

Большое число износостойких преобразователей различного назначения.
Автоматическое определение типа подключенного преобразователя
Расширенный температурный диапазон для базовой версии (от −20 °С до +50 °С).
Цифровая (с помощью кнопок) регулировка чувствительности
Удобный формфактор и небольшой вес прибора

История версий

Толщиномер «Булат 1» — снят с производства.
Толщиномер «Булат 1М» модернизированный, с ч/б дисплеем — снят с производства.
Толщиномер «Булат 1М» модернизированный, с цветным дисплеем — есть в наличии, звоните.

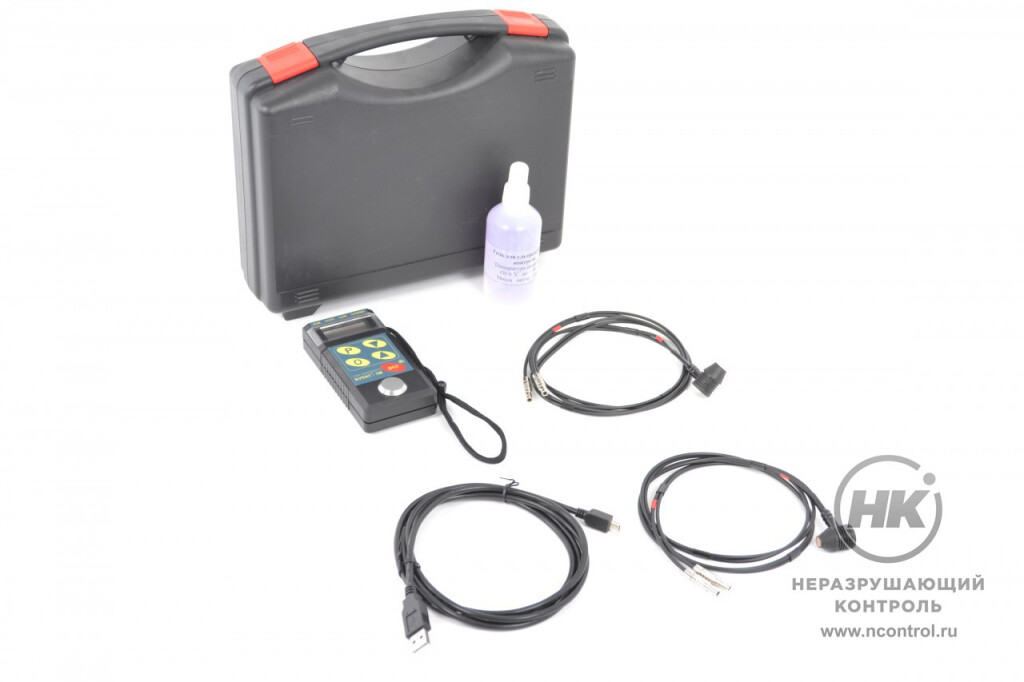

Комплект поставки

Блок обработки информации.
Преобразователи (количество и тип — по выбору заказчика).

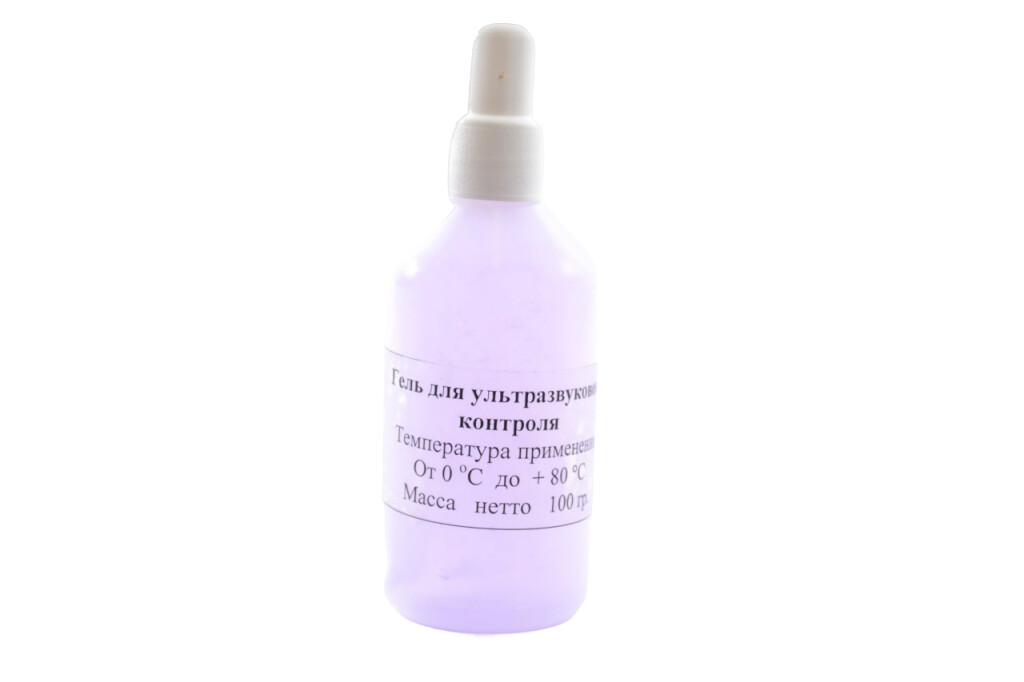

Гель контактный.
Кабель USB-mini USB.

Зарядное устройство.
Руководство по эксплуатации.
Паспорт с методикой поверки.
Кейс.

Технические характеристики

Диапазон контролируемых толщин по стали*, Т	0,5...200 мм
Основная погрешность измерения	±(0,002Т + 0,05) мм
Скорость распространения ультразвука	1000...9000 м/с
Диапазон регулировки чувствительности	23 дБ
Температурный диапазон	-20°С...+50°С
Память данных	до 2000 результатов измерений
Передача данных в компьютер	по каналу USB
Питание	Встроенный Li-Ion аккумулятор
Дисплей	цветной высококонтрастный, 2,4 дюйма (6,1 см), 320×240 пикселей
Габариты	120×54×20 мм
Масса с элементом питания	150 г

* зависит от типа преобразователя
