Ультразвуковой толщиномер УДТ-08

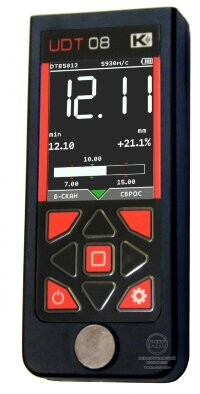

Ультразвуковой толщиномер УДТ-08 [фото №1]
Ультразвуковой толщиномер УДТ-08 [фото №1]
Купить

Компактный толщиномер УДТ-08 с интуитивно понятным интерфейсом измеряет толщину материалов в диапазоне от 0,8 до 300 мм. В новой версии расширена номенклатура применяемых преобразователей и увеличен диапазон усиления до 92 дБ.

Рабочий диапазон температур от − 25 до + 55 °С. Прибор внесен в реестр СИ. Прибор имеет Б-скан для построения профиля дна изделия Так же в приборе имеется А-скан в режиме настройки, позволяющий наблюдать радиосигналы в реальном времени.



от 15 часов
Время работы аккумулятора

Документы в PDF

Скачать карточку в формате PDF
Свидетельство об утверждении типа СИ

Типы преобразователей

1. Совмещенный преобразователь включает один пьезоэлемент, который как излучает, так и принимает УЗ импульс.

Ультразвуковой толщиномер УДТ-08 фото 1

Принцип работы совмещенного преобразователя

2.Раздельно-совмещенный преобразователь включает два пьезоэлемента - излучающий и приемный.

Принцип работы раздельно-совмещенного преобразователя

Режимы работы

УДТ-20 работает в пяти основных режимах.

Ультразвуковой толщиномер УДТ-08 фото 2

  1. Режим настройки. Также подходит для задач, не требующих сохранения результатов контроля
  2. “Таблица”
  3. “Цифра”
  4. А-скан
  5. Б-скан

Комплектация

  • Блок электронный УДТ-08
  • Блок питания от сети 220 В, 50 Гц с выходным напряжением 5 В, 3 А
  • Преобразователи ультразвуковые по заказу
  • Кабель подключения преобразователя 2Lemo00-2Lemo00
  • Руководство по эксплуатации
  • Сумка для транспортировки и хранения
  • Защитный чехол

Технические характеристики

Диапазон измерения толщин0,8-300 мм
Дискретность показаний0.001 / 0.01 / 0.01
Погрешность измерения толщины0,01 мм
Диапазон настройки скорости распространения УЗ колебаний1000 ... 9999 м/с
Диапазон регулировки усиления92 дБ с шагом 1 дБ
АРУда
Регулировка ВРЧнет
Частотный диапазон1-10 МГц (-6дБ)
Отображение информациицифровые значения, Б-скан, А-скан
Автоматическая Сигнализация Браканет
Максимум измерений/сек30
Минимальный допустимый радиус кривизныне менее 10 мм
Типы используемых преобразователейDF1220 (1,25 МГц, 20 мм), DF2512 (2,5МГц, 12мм), DTB5012 (5МГц, 12мм),
DT1006 (10МГц, 6мм), DT1044 (10 МГц, 4х4мм)
Калибровка призмыпо встроенному/заданному образцу
Измеряемые величинытолщина, скорость
Единицы отображения толщинымм
Вывод отклонения текущего значения толщины от номиналанет
Фиксация минимального значения при сканированиида
Использование преобразователей стороннего производстванет
Дисплейцветной TFT с регулируемой яркостью и сменой палитры. 43 х 58 мм; 240 х 320 точек
Палитра дисплеяцветная, монохромная, имитация ЭЛД
Регулировка яркости дисплея5 -100% с шагом 1%
Автовыключение подсветкида
Автовыключение толщиномера3 мин, 5 мин, 10 мин
Язык менюрусский, английский
Разъемы преобразователей2 х Lemo 00
Питаниевстроенный аккумулятор
Время работы от аккумулятораот 15 часов
Внешнее питание толщиномеравнешний блок питания 220 В AC / 5 В DC
Диапазон рабочих температурот -25 C до +55 C
Габаритные размеры (В x Ш x Д)148 мм x 64 мм x 25 мм
Масса180 г
