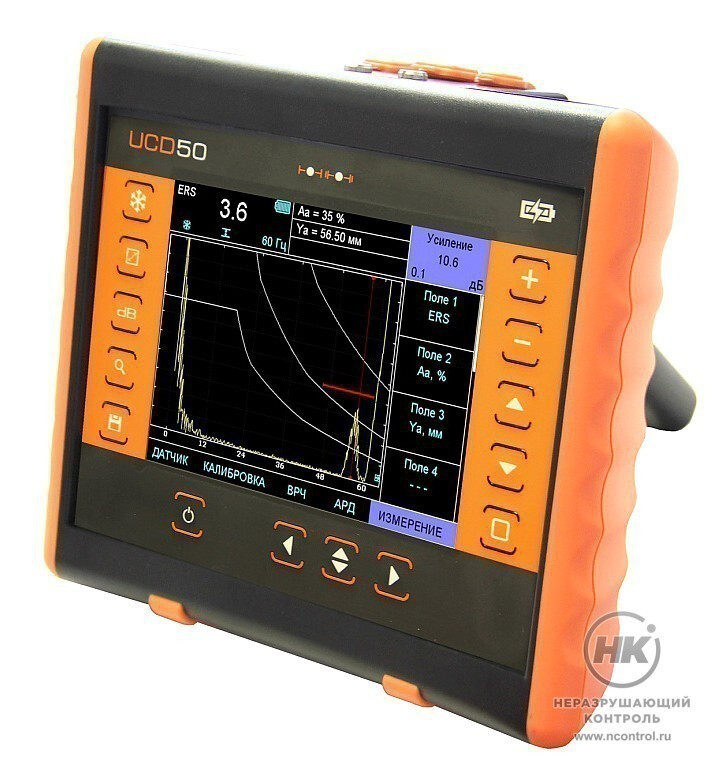

Ультразвуковой дефектоскоп УСД-50 IPS предназначен для поиска дефектов в изделиях из металлов и пластмасс. Максимальная длина контролируемого материала по стали: до 12 000 мм для эхо-режима и 24 000 мм для теневого режима.

Дефектоскоп оснащён автоматической калибровкой преобразователей, функциями ВРЧ, АРК, АРД с привязкой по чувствительности, Б-сканом, TOFD и режимом огибающей. А вход энкодера позволяет подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия.

10 часов
Время работы аккумулятора

Документы в PDF

Скачать карточку в формате PDF

Руководство пользователя

Свидетельство СИ РФ

Разрешение Ростехнадзора

Заключение ООО «Газпром ВНИИГАЗ»

Сертификат соответствия Росавиации

Сертификат Российского Морского Регистра

Сертификат Российского Речного Регистра

Санитарно-эпидемиологическое заключение

Гигиеническая характеристика продукции

Сертификат СИ Казахстана

Преимущества

Функция смены цвета фона и всех элементов экрана позволяет вести контроль при прямом солнечном свете.

Дефектоскоп зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к использованию в Российской Федерации.

Особенности

Одновременное отображении амплитуды сигнала, координат дефекта и номера луча
Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле
Отображения ультразвуковых сигналов в недектированном виде
Б-скан для более удобной визуализации процесса ультразвукового контроля
Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла
Сохранение и вызов настроек из памяти прибора
Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа
Полноэкранный режим работы УЗ дефектоскопа УСД-50 - 640х480 точек
TOFD режим
Поддержка АРД-диаграмм
Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете

Комплектация

электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором
блок питания сетевой 15В / 220В
защитный чехол с блендой и креплением на корпусе оператора
кабель Lemo00-Lemo00 1,5м
преобразователь ультразвуковой (по выбору)
абель USB для связи с ПК
программное обеспечение на CD-диске
комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
кейс для переноски

Дополнительно для TOFD метода

Дополнительно к основному комплекту:

сканер для TOFD метода
преобразователь TF5CL6 (TOFD, 5 МГц, 6мм)
кабель Lemo 00 - Microdot 6,0м
призма TF06-60 для TOFD метода
программное обеспечение на CD-диске + программный пакет анализа TOFD сканов

Технические характеристики

Развертка	мин.: 0 - 2 мкс макс.: 0 - 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100
Задержка	от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь)	до 12000 мм (эхо-режим), 24000 мм (теневой режим)
Диапазон скоростей	1 000 - 10 000 м/сс шагом 1, 10 и 100 м/с
Задержка в призме	0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование	25 ом / 50 ом/ 1000 Ом
Входной импенданс	50 ом / 600 ом
Зондирующий импульс	радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса
Демпфер зондирующего импульса	регулируемый 0- 500 нс с с задержкой демпфирования от 0 до 500 нс
Частота повторений ЗИ	от 20 до 2 000Гц с шагом 10, 100 и 1 000 Гц
Усилитель	широкополосный: 0.1-20 МГц (-6 дБ)
Диапазон регулировки усиления	100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB	программируемая
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД	построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка	компенсированная, 0 - 90% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей	Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал	480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме
Память	200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс	USB
Разъемы преобразователей	2 Lemo00
Аккумулятор	Li-ion 10.8В, 5 000 mА/ч
Время работы	не менее 10 часов работы от встроенного аккумулятора
Внешнее питание	блок питания 220 В AC
Напряжение питания	15В / 2,5А DC
Диапазон рабочих температур	от -30 C до +55 C
Размер (В x Ш x Д)	200 мм x 225 мм x 80 мм
Масса	1,5 кг с аккумуляторами
