Толщиномер покрытий ТМ-4

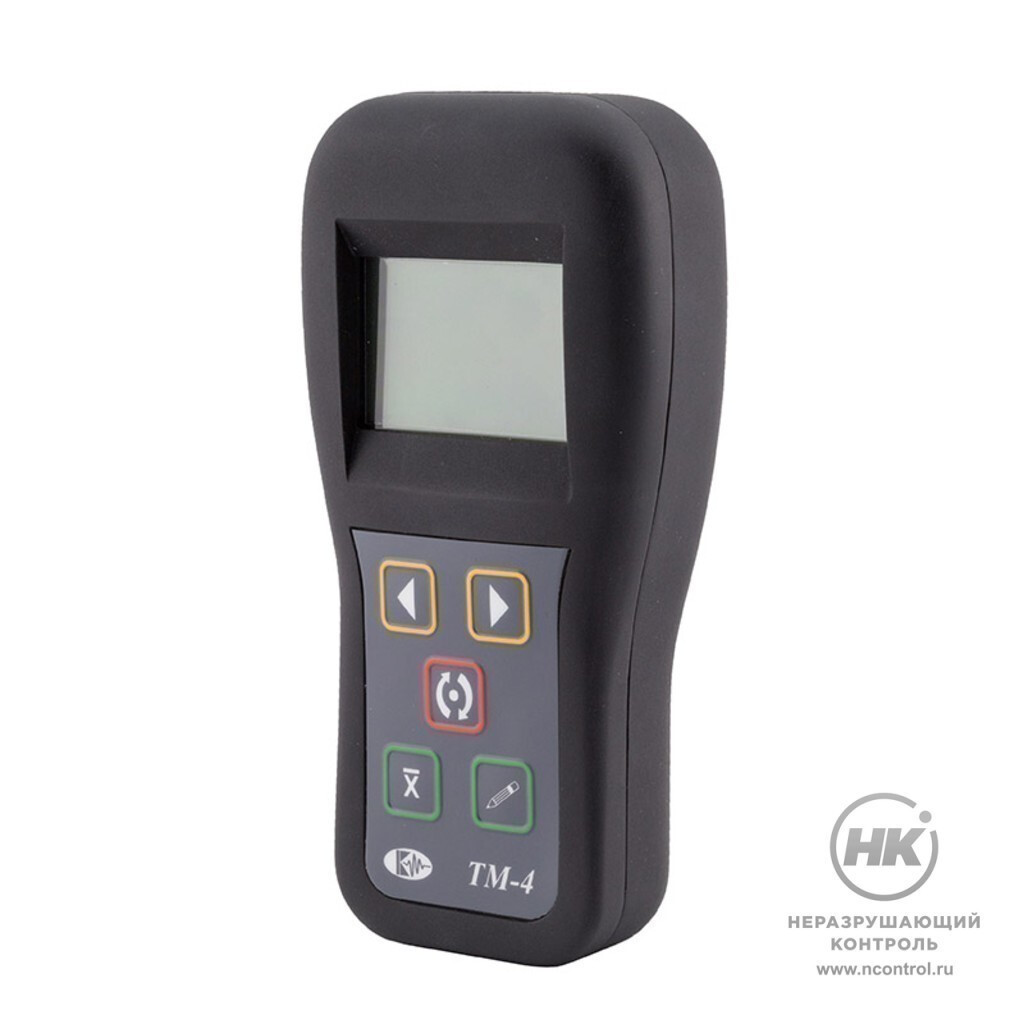

Толщиномер покрытий ТМ-4 [фото №1]
Толщиномер покрытий ТМ-4 [фото №1]
Купить

ТМ-4 — универсальный толщиномер для измерения толщины изоляционных, декоративных, лакокрасочных и других защитных покрытий на токопроводящих основаниях. Работает в магнитном и вихретоковом режимах измерений. Габариты: 150 мм x 80 мм x 40 мм, вес 230 г. Внесен в Госреестр СИ РФ. Межповерочный интервал 1 год.

Толщиномер покрытий ТМ-4 применяют для оценки толщины защитных и декоративных покрытий изделий на ферромагнитных и неферромагнитных основаниях в строительстве, судостроении, машиностроении, промышленных цехах, лабораториях при нанесении покрытия и для ремонтных работ. Идеально подходит для быстрой оценки состояния лакокрасочного покрытия автомобиля.



230 гр
Вес прибора

Документы в PDF

Скачать карточку в формате PDF
Руководство по эксплуатации

Устройство

Толщиномер покрытий ТМ-4 состоит из электронного блока и съемного измерительного преобразователя, соединенных между собой гибким кабелем. ЖК-дисплей занимает верхнюю часть фронтальной панели корпуса устройства. Экран наделен функцией регулируемой подсветки и автоотключения для экономии заряда.

Толщиномер покрытий ТМ-4 фото 1

Устройство толщиномера

Клавиатура

Клавиатура устройства разработана таким образом, чтобы оператор мог легко и быстро получить доступ к любой функции толщиномера. Кнопки расположены так, чтобы их было удобно нажимать в перчатках, имеют нескользящее рельефное покрытие. Функции кнопок зависят от состояния прибора и выбранного пункта меню.

Толщиномер покрытий ТМ-4 фото 2

Функциональные кнопки толщиномера

Разъемы

В нижней части корпуса устройства расположен порт мини-USB для подключения к ПК, на верхней грани корпуса находятся два разъема - для подключения блока питания и сменных преобразователей.

Толщиномер покрытий ТМ-4 фото 3

Разъемы толщиномера ТМ-4

Принцип работы

Толщиномер работает в двух режимах:

  • вихретоковый на высокой частоте для измерения толщины на неферромагнитных основаниях.
  • магнитный на низкой частоте - контролирует покрытия на ферромагнитных основаниях.

Принцип работы толщиномера основан на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимым в объекте контроля. Точность измерения зависит от правильного учета физических характеристик металла объекта контроля и его однородности, температуры, шероховатости и геометрии поверхности и прочих факторов.

Программное обеспечение

Комплектация прибора включает 2 разновидности программного обеспечения:

ScaleM

Программа для создания и записи аппроксимационных шкал в прибор и чтения шкал из прибора.

Толщиномер покрытий ТМ-4 фото 4

Dlogger

Программа для считывания из прибора результатов измерения, их статистической обработки и вывода на печать.

Толщиномер покрытий ТМ-4 фото 5

Преобразователи

Предусмотрен большой выбор сменных преобразователей для оценки толщины покрытий от 0 до 15 мм, подбираемых исходя из задачи контроля.

Толщиномер покрытий ТМ-4 фото 6

Сменные преобразователи

Особенности

  • Автоидентификация подключаемого преобразователя
  • Высокая точность измерений
  • USB-порт для подключения к ПК
  • Подходит для ферромагнитных и неферромагнитных оснований
  • Большой выбор сменных преобразователей под конкретные задачи
  • Память на 10 000 результатов измерений
  • Работа в режиме толщиномера и сканера
  • Небольшой корпус, вес 230 г
  • Автоматическая сигнализация брака (АСБ)
  • Непрерывное измерение - 3 измерения в секунду
  • Считывание шкал из прибора в ПК
  • Возможность создания пользовательских аппроксимационных шкал
  • Функция автоотключения

Комплектация

Базовый комплект М120, от 0 до 2мм, сталь

  • электронный блок ТМ-4 со
  • встроенным Li-ion аккумулятором
  • блок питания сетевой 5В / 220В
  • кабель USB для связи с ПК
  • преобразователь М120-IM (0-2мм на ферромаг. основании)
  • образец основания (сталь)
  • программное обеспечение на CD-диске
  • комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
  • сумка для переноски

Базовый комплект М150, от 0.1 до 5мм, сталь

  • электронный блок ТМ-4 со встроенным Li-ion аккумулятором
  • блок питания сетевой 5В / 220В
  • защитный чехол
  • кабель USB для связи с ПК
  • преобразователь М150-IM (0,1-5мм на ферромаг. основании)
  • образец основания (сталь)
  • программное обеспечение на CD-диске
  • комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
  • сумка для переноски

Комплект М120+М150, от 0 до 5мм, сталь

  • электронный блок ТМ-4 со встроенным Li-ion аккумулятором
  • блок питания сетевой 5В / 220В
  • защитный чехол
  • кабель USB для связи с ПК
  • преобразователь М120-IM (0-2мм на ферромаг. основании)
  • преобразователь М150-IM (0.1-5мм на ферромаг. основании)
  • образец основания (сталь)
  • программное обеспечение на CD-диске
  • комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
  • сумка для переноски

Универсальный комплект, от 0 до 2мм, сталь+алюминий

  • электронный блок ТМ-4 со встроенным Li-ion аккумулятором
  • блок питания сетевой 5В / 220В
  • защитный чехол
  • кабель USB для связи с ПК
  • преобразователь М120-IM (0-2мм на ферромаг. основании)
  • преобразователь Н120-IM (0-2мм на неферромаг. основании)
  • образец основания (сталь)
  • образец основания (Д16)
  • программное обеспечение на CD-диске
  • комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
  • сумка для переноски

Соответствие стандартам

Толщиномер покрытий изготовлен в соответствии с ТУ 4276-003-33044610-03; аттестован в Госстандарте России (сертификат RU.C.27.003.A № 16287 ), зарегистрирован в Государственном реестре средств измерений под №25868-03 и допущен к применению в Российской Федерации.

Технические характеристики

Диапазон измеряемых толщин5-2000 мкм с преобразователями М120-IM,Н120-IM;
100 - 5000 мкм с преобразователями М150-IM,Н150-IM;
2000-15000 мкм с преобразователями М215-IM,Н215-IM.
Дискретность показаний1, 0.1, 0.01 или 0.001 - задается при программировании шкалы
Материал основанияферромагнитный, неферромагнитный
Преобразовательсменный, во встроенной памятью
Дополнительные шкалы20 программируемых с клавиатуры или с ПК, до 20 опорных точек для линейной аппроксимации
Память данных10 000 результатов
Интерфейс с ПКUSB 2.0
Точность измеренияв пределах 3% от показаний
Тип экранаграфический ЖКИ с регулируемой подсветкой и контрастностью
Размер экрана (В х Ш)21 х 56 мм
Питаниевстроенный аккумулятор 2000 мА/ч, 2.4В / блок питания
Время работы толщиномера от батареине менее 30 часов
Автоматическая сигнализация брака (АСБ)есть
Определение контакта с поверхностьюесть
Автоотключениечерез 90 сек
Диапазон рабочих температурот -10 до +50 °C
Размер электронного блока толщиномера (В x Ш x Т)150 мм x 80 мм x 40 мм
Размер преобразователя (Д х В)M120, Н120: ∅20 x 75 мм
Масса толщиномера230 г
