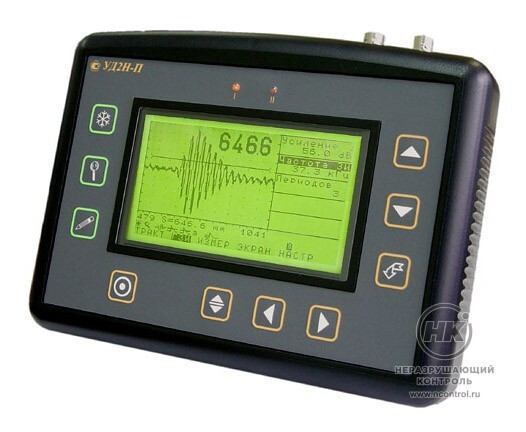

Ультразвуковой дефектоскоп УД2Н-ПМ

Товар снят
с производства

Ультразвуковой дефектоскоп УД2Н-ПМ предназначен для обнаружения дефектов, нарушений сплошности и однородности материалов, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний. Снят с производства. Замена — УСД-60Н.

Импульс возбуждения в форме радиоимпульса с амплитудой 200 В и регулируемыми частотой и количеством периодов, а также высокочувствительный усилитель и возможность подключения предварительного усилителя, позволяют реализовывать контроль с применением беcконтактных преобразователей.

Полностью цифровой тракт с обработкой радиосигнала и интерфейс RS232 для подключения ПК позволяют реализовать различные методики контроля изделий: с обработкой не только амплитуды сигнала, но и частотного спектра или фазовых составляющих сигнала.

2,5 кг
Вес прибора

Документы в PDF

Скачать карточку в формате PDF

Руководство пользователя

Особенности

зондирующий импульс: радиоимпульс амплитудой 200 В, с устанавливаемой частотой заполнения и числом периодов, частота повторения ЗИ: 10, 25, 100, 200 и 400 Гц;
детектирование: полное, положительная или отрицательная полуволна, радиосигнал;
измерение толщины по одному сигналу или между двумя сигналами;
питание: 4 аккумулятора размер «D» или внешний блок питания, 8 часов работы при отключенной подсветке;
связь с компьютером: интерфейс RS232;
развёртка: от 160 до 10000 мкс;
усилитель: от 20 до 2500 кГц;

дисплей: ЖКИ или ЭЛД 110×65 мм
(240×128 точек) с регулируемой контрастностью и подсветкой;
зоны контроля: две независимых, с индивидуальной логикой определения дефекта;
диапазон регулировки усиления 90 дБ с шагом 0.5, 1, 2 и 6 дБ;
отсечка: компенсированная от 0 до 80% высоты экрана;
память настроек: 64 настройки с возможность ввода названия;
память результатов: 10 файлов по 100 результатов измерения.

Комплектация

электронный блок дефектоскопа УД2Н-ПМ;
блок питания 220 В;
кабели СР50-СР50, 2 шт;
преобразователи 60 кГц, 2 шт;
кабель для подключения ПК;
программное обеспечение;
комплект документации;
кейс для переноски.

Принадлежности

сканирующее устройство с катящимися либо бесконтактными преобразователями;
защитный чехол для крепления на корпусе оператора;
аккумуляторный отсек «D», комплект аккумуляторов размер «D» 9000 mA/ч, 4 шт.;
УЗ-преобразователи для различных применений;
внешний предварительный усилитель
универсальное зарядное устройство.

Технические характеристики

Развёртка	мин. 0 – 160 мкс макс. 0 – 10000 мкс
Диапазон скоростей	100 – 4000 м/с
Память	64 настройки; 10 файлов по 100 результатов
Задержка	от 0 до 7350 мкс
Зондирующий импульс	радиоимпульс амплитудой 200 В, частота заполнения задаётся от 20 до 2500 кГц, количество периодов задаётся от 1 до 32
Усилитель	широкополосный от 20 до 2500 кГц с фильтрами на 50, 100, 200 и 400 кГц
Диапазон регулировки усиления	90 дБ, с шагом 0.5, 1, 2 и 6 дБ
Детектирование	полное, положительная/отрицательная полуволна, радиосигнал
Отсечка	компенсированная, 0 – 80% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всём диапазоне развёртки, уровни порогов задаются от 0 до 95% высоты экрана с шагом 1%, индивидуальная логика определения дефектов, световая и звуковая сигнализация
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность	1 мкс во всём диапазоне развёртки
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне с ЖКИ с регулируемой контрастностью и подсветкой, ЭЛД с регулируемой яркостью 110×65 мм; 240×128 точек
А-сигнал	70×50 мм; 160×100 точек
Интерфейс	RS232, сигналы АСД, амплитуда сигнала в первом стробе
Разъёмы преобразователей	2 СР50
Аккумуляторы	4 NiMh размер «D»
Время работы от аккумуляторов	ЖКИ: 10 – 14 часов (в зависимости от установок) ЭЛД: 6 – 8 часов (в зависимости от установок)
Питание	внешний блок питания 220 В AC
Рабочее напряжение питания	7.2 – 10 В DC
Потребляемая мощность	максимум 6 W, в зависимости от установленных параметров
Диапазон рабочих температур	ЖКИ: от -5 до +50 °C ЭЛД: от -25 до +55 °С
Габариты	220×120×150 мм
Масса	2,5 кг с аккумуляторами
