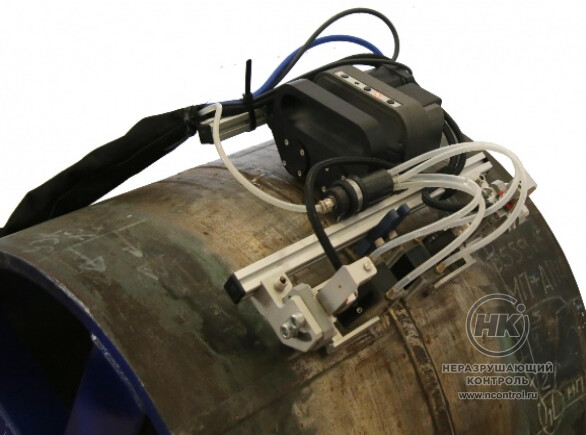

Auto Pascan предназначен для ультразвукового контроля труб диаметром от 89 мм. Подходит для сканирования как сварных соединений с односторонним, так и с двусторонним доступом. Позволяет контролировать швы с большим смещением кромок.
Конструкция и принцип работы сканера
Корпус изготовлен из легкого, прочного пластика. Конструкция передвигается на магнитных колесах. Интуитивное управление тремя кнопками: «Старт», «Стоп», «Реверс».
Магнитные колеса
Несмотря на прочный контакт магнитных колес с поверхностью, позицию сканера легко изменить вручную: чтобы снять Auto Pascan с объекта контроля, достаточно предварительно наклонить его набок.
Конструкция с двумя колесами, расположенными продольно, только с одной стороны сварного шва, позволяет преодолевать поперечные швы без существенного смещения датчиков относительно оси продольного шва.
Энкодер MS-1
В конструкции используется энкодер MS-1, или датчик угла поворота — бесконтактный, герметичный, взаимозаменяемый. Моторизированный, управляемый ременной привод - это простое, но уникальное конструктивное решение, которое уменьшает нагрузку на привод. Крышка обеспечивает защиту от внешних воздействий, это дополнительно продлевает его ресурс.
Настройки плавного старта исключат часто происходящие проблемы:
- проскальзывание колёс
- реверс
- "сухой старт" — в этом случае учитывается начальный момент подачи контактной жидкости.
- питание привода и подача контактной жидкости проводится с помощью отдельно стоящего блока AquaDrive.
Блок AquaDrive
Блок управления сканирующими устройствами AquaDrive работает при температурах до -35°С и обеспечивает скорость проведения сканирования до 100 мм/с. Питание блока обеспечивает сменный аккумулятор на 24 В.
Система подачи жидкости
В блоке используется запатентованная система равномерной подачи жидкости во все форсунки вне зависимости от положения сканера на трубе. При старте настраиваемый режим обеспечивает форсированную прокачку контактной жидкости. Подача может осуществляться из любой внешней емкости — канистры или бутылки.
Особенности
- два регулируемых режима скорости
- выбор значения ускорения - плавность пуска, остановка
- настраиваемый синхронный старт сканера и насоса
- настраиваемый режим форсированной прокачки контактной жидкости при старте
- быстросъемные фитинги системы подачи контактной жидкости
