Сканер AUTO WELDSCAN

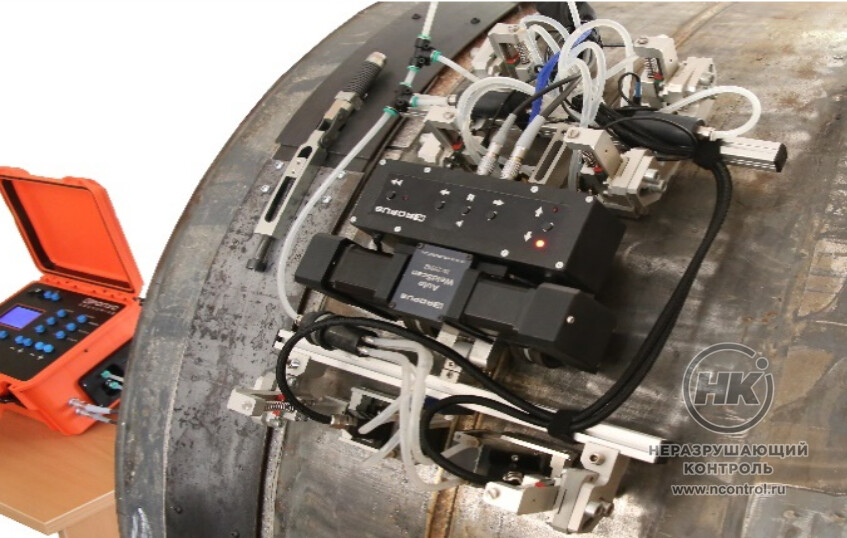

Сканер AUTO WELDSCAN [фото №1]
Сканер AUTO WELDSCAN [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Двухмоторный сканер Auto Weldscan с плавающей подвеской предназначен для двухстороннего ультразвукового контроля сварных швов труб диаметром от 400 мм.

Возможен контроль одновременно 2-мя каналами ФР и TOFD преобразователями для полной картины состояния сварного шва. Выпускается в корпусе из легкого, прочного пластика. Применяется для контроля стальных трубопроводов и резервуаров.



от 400 мм
Диаметр трубы

Документы в PDF

Скачать карточку в формате PDF

Конструкция и принцип работы сканера

Простое, но уникальное конструктивное решение: моторизированный, управляемый ременной привод защищен крышкой от воздействий внешней среды.

Управление

Механизированное подруливание

Обеспечивает легкий и плавный переезд продольного шва.

Реализовано механизированное подруливание:

  • при помощи навигационных клавиш на сканере;
  • посредством пульта дистанционного управления.

Кнопки управления на корпусе:

  1. Старт/Стоп
  2. Вперед
  3. Назад, или «Реверс»
  4. Вправо
  5. Влево
  6. Ускорить передвижение

Питание привода осуществляется с помощью отдельно универсального модуля управления и подачи контактной жидкости AquaDrive.

Блок AquaDrive

Блок управления сканирующими устройствами AquaDrive работает при температурах до -35°С и обеспечивает скорость проведения сканирования до 100 мм/с. Питание блока обеспечивает сменный аккумулятор на 24 В.

Система подачи жидкости

В блоке используется запатентованная система равномерной подачи жидкости во все форсунки вне зависимости от положения сканера на трубе. При старте настраиваемый режим обеспечивает форсированную прокачку контактной жидкости. Подача может осуществляться из любой внешней емкости — канистры или бутылки.

Особенности

  • два регулируемых режима скорости
  • выбор значения ускорения - плавность пуска, остановка
  • регулируемая чувствительность подруливания /поворота
  • настраиваемый синхронный старт сканера и насоса
  • настраиваемый режим форсированной прокачки контактной жидкости при старте
  • быстросъемные фитинги системы подачи контактной жидкости
  • управление одно- и двух- координатными сканерами
