Ультразвуковой сканер-дефектоскоп Weld Scanner

Купить

Задать вопрос о товаре

В избранное

Сравнить

Ультразвуковые сканеры Weld Scanner с разной степенью автоматизации предназначены для контроля кольцевых сварных соединений труб.

Конструкция дефектоскопов WeldScanner позволяет оперативно строить «B», «C», «D», «S» и «TOFD» - сканы сварного шва с точным определением координат дефектов.

5000 мм
Максимальная протяженность контролируемых сварных соединений

Документы в PDF

Скачать карточку в формате PDF

Преимущества

в зависимости от системы - позиционирование с помощью магнитных колес или на установленном бондаже
установлена система слежения за акустическим контактом;
предусмотрен датчик движения.

В сканерах-дефектоскопах Weld Scanner предусмотрено размещение трёх возможных типов преобразователей.

Преобразователи ФР. 16-64 источников заключены в общую систему с возможностью сканирования под разными углами с дальнейшей визуализацией в различных плоскостях.
Преобразователи TOFD.Метод TOFD, при котором генерируются продольные УЗ волны вместо поперечных. Используется для точного определения размеров дефектов, в т.ч. плоскостных.
Классические, многоэлементные преобразователи.Точечный источник генерации волны, настроенный на определенный угол излучения с дальнейшей визуализацией в одной плоскости.

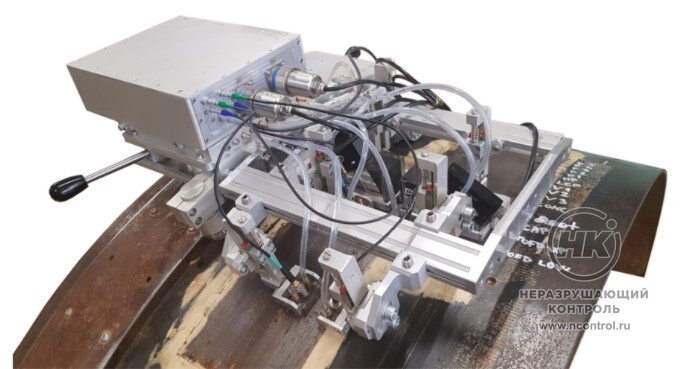

Автоматизированный сканер-дефектоскоп Weld Scanner WS-TOFD2-PA.B

WS-TOFD2-PA.B – комплекс для автоматизированного УЗ контроля, в комплекте с двумя преобразователями на фазированных решетках, устанавливаемыми с каждой стороны сварного шва и двумя каналами TOFD.

Предназначен для автоматизированного контроля кольцевых сварных соединений труб диаметром от 500 до 1420 мм с толщиной стенки от 6 до 40 мм с использованием зонального метода.

Сканер устанавливают на сварочный бандаж и размещают его 6 преобразователей согласно схеме:

2 64-элементных преобразователя ФР 5 МГц для зонального контроля;
2 преобразователя TOFD 5 МГц с призмами 60° для контроля нижних ⅔ шва;
2 преобразователя TOFD 10 МГц с призмами 70° для контроля верхней ⅓ шва.

Основной состав системы

1. дефектоскоп УСД-60ФР 16/128

2. автоматизированный сканер по направляющему бондажу

Комплектация

Дефектоскоп ультразвуковой серии УСД-60 - 1 шт.
Сканирующее устройство с автоматизированным перемещением по бандажу - 1 шт.
Кабель коммутационный - 1 шт.
Защитный чехол для дефектоскопа - 1 шт.
Датчик пути - 1 шт.
Датчик на фазированной решетке WS-PA** - 2 шт.
Преобразователь TOFD** - 4 шт.
Блок питания 1В, 3А - 1 шт.
Кабель подключения к ПК - 1 шт.
CD-диск с программным обеспечением - 1 шт.
«Комплекс ультразвукового контроля сварных соединений «WeldScanner». Руководство по эксплуатации - 1 шт.
«Дефектоскопы ультразвуковые УСД-60». Методика поверки - 1 шт.
Свидетельство о первичной (периодической) поверке ультразвукового дефектоскопа - 1 шт.
«Комплекс ультразвукового контроля сварных соединений «WeldScanner». Методика контроля - 1 шт.
Кейсы для транспортировки и хранения - 2 шт.

Механизированный сканер-дефектоскоп Weld ScannerWS-TOFD2-A6.M

WS-TOFD2-А6.M – комплекс для механизированного УЗ контроля, в комплекте с двумя преобразователями на фазированных решетках, устанавливаемыми с каждой стороны сварного шва и двумя каналами TOFD.
Предназначен для механизированного контроля кольцевых сварных соединений труб диаметром от 200 до 1420 мм с толщиной стенки от 6 до 40 мм.

2 канала TOFD;
2 многоэлементных преобразователя;
контроль с учётом реальной геометрии сварного шва и технологии сварки;
быстрая установка на контролируемый сварной шов без бандажа;
магнитные колеса обеспечивают надежную фиксацию сканера и возможность возврата и повторного контроля участка шва без потери координат.

Основной состав системы

1. дефектоскоп УСД-60-8к

2. механизированный сканер

Комплектация

Дефектоскоп ультразвуковой серии УСД-60 - 1 шт.
Сканирующее устройство для механизированного контроля - 1 шт.
Кабель коммутационный - 1 шт.
Защитный чехол для дефектоскопа - 1 шт.
Датчик пути - 1 шт.
Многоканальный акустический блок WS-A6** - 2 шт.
Преобразователь TOFD** - 4 шт.
Блок питания 15В - 1 шт.
Кабель подключения к ПК - 1 шт.
CD-диск с программным обеспечением - 1 шт.
«Комплекс ультразвукового контроля сварных соединений «WeldScanner». Руководство по эксплуатации - 1 шт.
«Дефектоскопы ультразвуковые УСД-60». Методика поверки - 1 шт.
Свидетельство о первичной (периодической) поверке ультразвукового дефектоскопа - 1 шт.
«Комплекс ультразвукового контроля сварных соединений «WeldScanner». Методика контроля - 1 шт.
Кейсы для транспортировки и хранения - 2 шт.

WS-TOFD2-A6.B

WS-TOFD2-A6.B - комплекс для автоматизированного УЗ контроля, в комплекте с двумя 6-и элементными акустическими блоками, устанавливаемыми с каждой стороны сварного шва и двумя каналами TOFD.

Основной состав системы

1. дефектоскоп УСД-60-8к

2. автоматизированный сканер по направляющему бондажу.

Комплектация

Дефектоскоп ультразвуковой серии УСД-60 - 1 шт.
Сканирующее устройство с автоматизированным перемещением по бандажу - 1 шт.
Кабель коммутационный - 1 шт.
Защитный чехол для дефектоскопа - 1 шт.
Датчик пути - 1 шт.
Многоканальный акустический блок WS-A6** - 2 шт.
Преобразователь ТOFD** - 4 шт.
Блок питания 1В, 3А - 1 шт.
Кабель подключения к ПК - 1 шт.
CD-диск с программным обеспечением - 1 шт.
«Комплекс ультразвукового контроля сварных соединений «WeldScanner». Руководство по эксплуатации - 1 шт.
«Дефектоскопы ультразвуковые УСД-60». Методика поверки - 1 шт.
Свидетельство о первичной (периодической) поверке ультразвукового дефектоскопа - 1 шт.
«Комплекс ультразвукового контроля сварных соедине- ний «WeldScanner». Методика контроля - 1 шт.
Кейсы для транспортировки и хранения - 2 шт.

WS-TOFD2-PA.M

WS-TOFD2-PA.M – комплекс для механизированного УЗ контроля, в комплекте с двумя преобразователями на фазированных решетках, устанавливаемыми с каждой стороны сварного шва и двумя каналами TOFD.

Основной состав системы

1. дефектоскоп УСД-60ФР 16/128

2. механизированный сканер

Комплектация

Дефектоскоп ультразвуковой серии УСД-60 - 1 шт.
Сканирующее устройство для механизированного контроля - 1 шт.
Кабель коммутационный - 1 шт.
Защитный чехол для дефектоскопа - 1 шт.
Датчик пути - 1 шт.
Датчик на фазированной решетке WS-PA** - 2 шт.
Преобразователь TOFD** - 4 шт.
Блок питания 1В, 3А - 1 шт.
Кабель подключения к ПК - 1 шт.
CD-диск с программным обеспечением - 1 шт.
«Комплекс ультразвукового контроля сварных соединений «WeldScanner». Руководство по эксплуатации - 1 шт.
«Дефектоскопы ультразвуковые УСД-60». Методика поверки - 1 шт.
Свидетельство о первичной (периодической) поверке ультразвукового дефектоскопа - 1 шт.
«Комплекс ультразвукового контроля сварных соединений «WeldScanner». Методика контроля - 1 шт.
Кейсы для транспортировки и хранения - 2 шт.

WS-A3.M

WS-A3.M – комплекс для механизированного УЗ контроля, в комплекте с двумя 3-х элементными акустическими блоками, устанавливаемыми с каждой стороны сварного шва.

Основной состав системы

1. дефектоскоп УСД-60-8к

2. механизированный сканер

Комплектация

Дефектоскоп ультразвуковой серии УСД-60 - 1 шт.
Сканирующее устройство для механизированного контроля - 1 шт.
Кабель коммутационный - 1 шт.
Защитный чехол для дефектоскопа - 1 шт.
Датчик пути - 1 шт.
Многоканальный акустический блок WS-A3** - 2 шт.
Блок питания 15В - 1 шт.
Кабель подключения к ПК - 1 шт.
CD-диск с программным обеспечением - 1 шт.
«Комплекс ультразвукового контроля сварных соединений «WeldScanner». Руководство по эксплуатации - 1 шт.
«Дефектоскопы ультразвуковые УСД-60». Методика поверки - 1 шт.
Свидетельство о первичной (периодической) поверке ультразвукового дефектоскопа - 1 шт.
«Комплекс ультразвукового контроля сварных соединений «WeldScanner». Методика контроля - 1 шт.
Кейсы для транспортировки и хранения - 2 шт.

Технические характеристики

Максимальная протяженность контролируемых сварных соединений, не менее, мм	5 000
Минимальный шаг записи результатов контроля, не более, мм	1,0
Способ перемещения комплекса WS-TOFD2-A6.M WS-TOFD2-A6.B WS-TOFD2-PA.M WS-TOFD2-PA.B WS-A3.M	ручной электропривод ручной электропривод ручной
Скорость контроля, при шаге записи результатов контроля 1мм, м/мин, не более WS-TOFD2-A6.M WS-TOFD2-A6.B WS-TOFD2-PA.M WS-TOFD2-PA.B	6,0 6,0 1,2 1,2
Максимальное число каналов контроля WS-TOFD2-A6.M WS-TOFD2-A6.B WS-TOFD2-PA.M WS-TOFD2-PA.B WS-A3.M	32 УЗ + 2 TOFD 32 УЗ + 2 TOFD 2 ФР + 2 TOFD 2 ФР + 2 TOFD 8 УЗ
Время непрерывной работы от встроенного аккумулятора, при температуре 25,5 °C, час, не менее	4
Время подготовки к работе, мин, не более WS-A3.M- 5 WS-TOFD2-A6.M WS-TOFD2-A6.B WS-TOFD2-PA.M WS-TOFD2-PA.B	5 5 15 10 15
