Коэрцитиметр КИМ-2М

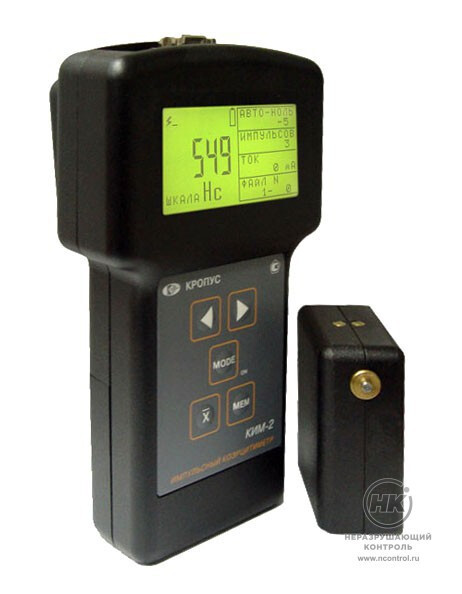

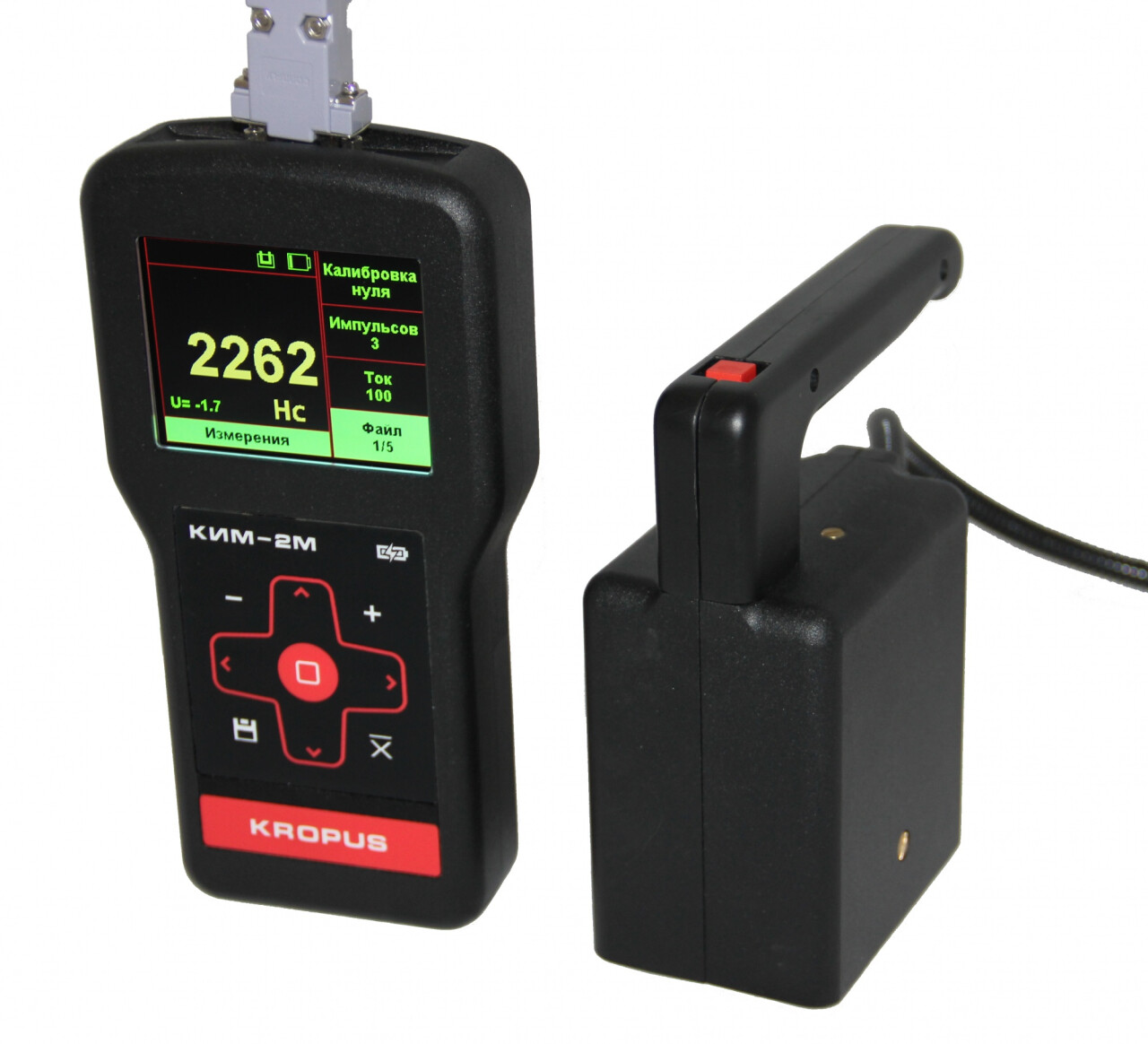

Коэрцитиметр КИМ-2М [фото №1] Коэрцитиметр КИМ-2М [фото №2]

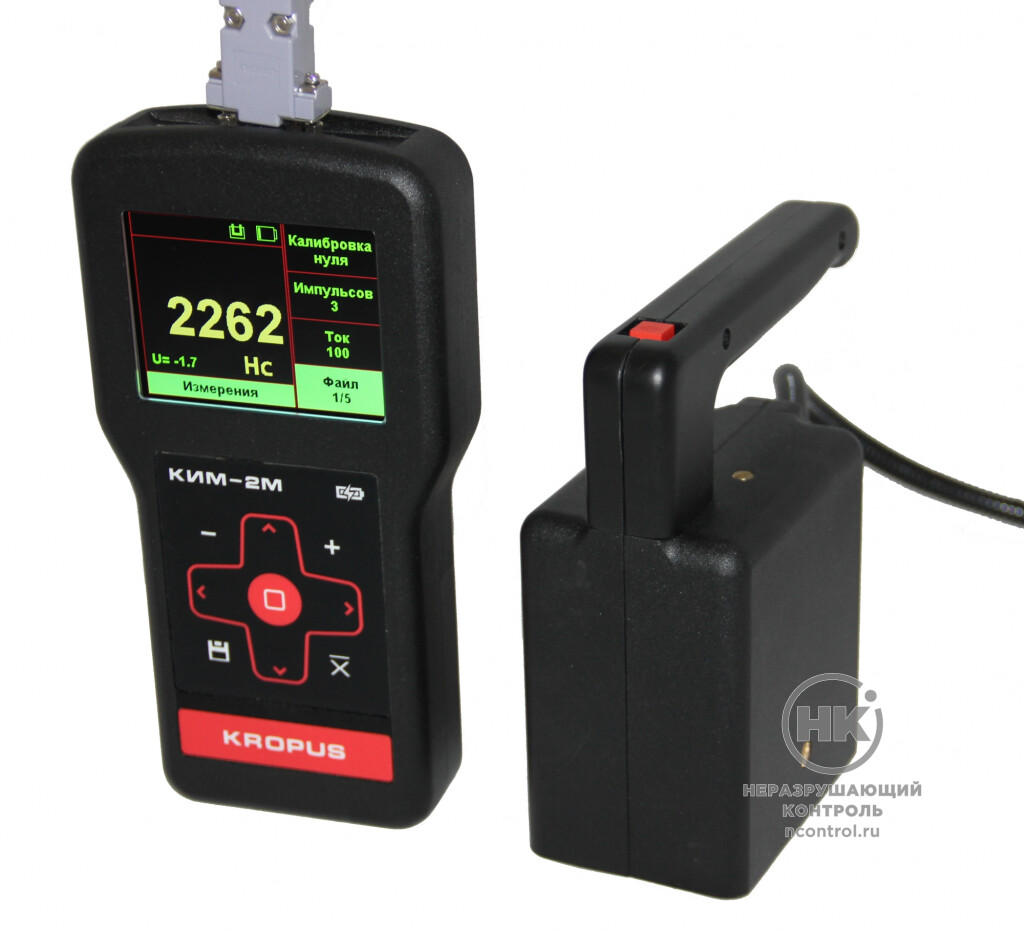

Коэрцитиметр КИМ-2М [фото №1]
Купить

Коэрцитиметр КИМ 2М предназначен для неразрушающего локального контроля качества термической, термомеханической или химикотермической обработок, а так же определения твердости и механических свойств деталей из ферромагнитных материалов при наличии корреляционной связи между контролируемым и измеряемым параметрами.

Коэрцитиметр КИМ-2М может быть использован для разбраковки металлов по маркам стали и контроля поверхностных слоев ферромагнитных материалов. Принцип работы прибора основан на намагничивании контролируемого участка детали с последующим размагничиванием его переменным затухающим полем, фиксации напряженности магнитного поля, соответствующей коэрцитивной силе материала детали, и измерении амплитуды сигнала с датчика Холла. Преобразователь представляет собой приставной электромагнит со съемными полюсными наконечниками, что позволяет адаптировать его для работы с поверхностями разной геометрии, и со встроенным в его магнитную цепь датчиком Холла, который обеспечивает точность измерений.



5000
Результатов измерений в памяти

Документы в PDF

Скачать карточку в формате PDF
Паспорт
Свидетельство СИ РФ
Сертификат СИ Белоруссии
Сертификат СИ Казахстана

Комплектация

  • электронный блок КИМ-2М
  • встроенный Li-ion аккумулятор
  • преобразователь магнитный
  • защитный чехол 1 USB кабель для связи с ПК
  • программное обеспечение на CD-диске
  • комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
  • кейс для переноски

Дополнительная комплектация

  • штатив для установки мелких деталей
  • К1-01 комплект полюсных наконечников для продольного намагничивания деталей с диаметром от 5мм
  • Т1-01 комплект полюсных наконечников для поперечного намагничивания деталей с диаметром от 5мм

Технические характеристики

Базовые режимы измеренийизмерение коэрцитивной силы,
измерение магнитной индукции,
измерение остаточной магнитной
индукции при частичном размагничивании,
измерение остаточной намагниченности
Диапазон измерений коэрцитивной силыот 150 А/м до 4000 А/м
Намагничиваниеимпульсное, амплитуда импульса 250 В,
число импульсов задается от 0 до 10
Размагничиваниезаданным током от 0 до 300 мА, с шагом 1 мА
Время измерения15 сек. при 3-х импульсах намагничивания
Шкалы10 программируемых с клавиатуры или с ПК, до 10 опорных точек для линейной аппроксимации
Дискретность показаний1, 0.1, 0.01 или 0.001 – задается при программировании шкалы
Питание8 аккумуляторов «АА» или внешнийблок питания 220 В AC
Рабочее напряжение питания9-12 В
Диапазон рабочих температурот +5 °C до +50 °C
Размер электронного блока (В x Ш x Д)205 мм x 115 мм x 50 мм
Размер преобразователя (В х Ш х Д)МП-1: 60 x 75 x 35 мм
МП-2: 150 х 110 х 65 мм
Масса0,93 кг (электронный блок с аккумулятором)
0,47 кг (преобразователь МП-1)
1,7 кг (преобразователь МП-2)
Компенсация смещения нуляавтоматическая
Рабочее напряжение питания15 В, максимальный ток 3,5А
Интерфейс с ПКUSB
