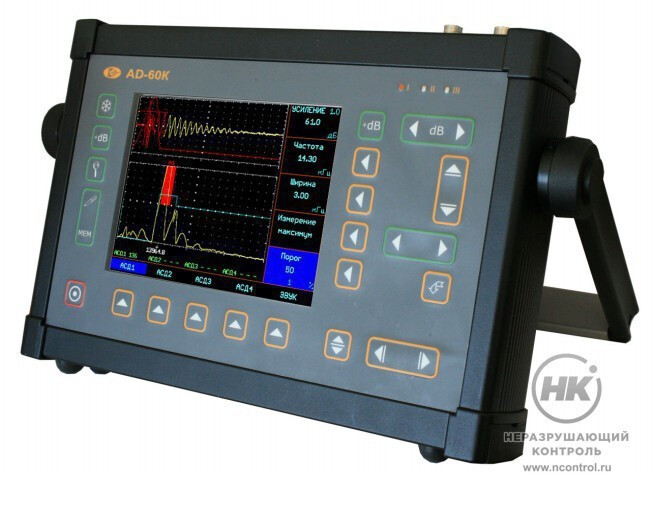

Акустический дефектоскоп АД-60К v.1

Товар снят
с производства

В избранное

Сравнить

Акустический и импедансный дефектоскоп АД-60К предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием. Работает с импедансными и ударными преобразователями. Снят с производства. Замена — новая версия АД-60К.

Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения. Дефектоскоп АД-60К сочетает в себе последние достижения аналоговой и цифровой техники, универсальность, богатые функциональные возможности, удобство и высокую надёжность.

7 часов
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

Руководство пользователя

Особенности

одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области;
функция регулировки АЧХ — программируемого изменения чувствительности в спектральной области по 10 участкам;
отдельная регулировка усиления во временной и частотной областях;
функция программируемого изменения чувствительности в спектральной области;
оконная функция Хамминга;

регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области;
сохранение и вызов настроек дефектоскопа для проведения акустического и импедансного контроля различных материалов;
сохранение и просмотр результатов на экране дефектоскопа;
четыре независимые зоны АСД в частотной области.

Технические характеристики

Импульс возбуждения	радиоимпульс с амплитудой 25/50В, и программируемой формой
Диапазон регулировки усиления	100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в частотной области
Отображение сигнала	радиосигнал во временной области, спектр
Зоны контроля	четыре независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая Сигнализация Дефектов (АСД)	световая и звуковая, индивидуальная логика определения дефекта в зоне
Дисплей	Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
А-сигнал	480 × 300 точек в стандартном режиме
Память	500 настроек с А-сигналом1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс	Ethernet
