Акустический импедансный дефектоскоп ИД-92НМ

Купить

Задать вопрос о товаре

В избранное

Сравнить

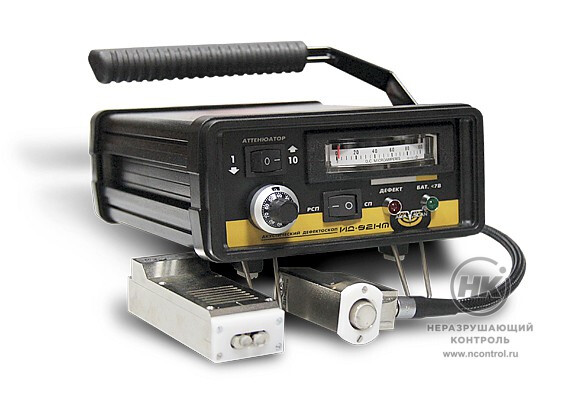

Импульсный импедансный дефектоскоп ИД-92НМ предназначен для обнаружения расслоений и непроклеев в изделиях из слоистых пластиков и композиционных материалов при производстве и эксплуатации авиакосмической техники.

Комплектуется двумя типами преобразователей: совмещённым (SP) и раздельно-совмещённым (RSP).
Преобразователи обладают износостойкими корундовыми наконечниками, что значительно увеличивает срок службы, а также исключает вероятность повреждения царапинами контролируемой поверхности.

Дефектоскоп имеет металлический ударопрочный корпус с прорезиненной ручкой, позволяющей фиксировать прибор в различных положениях. Области применения: авиационная, космическая и оборонная промышленность, судостроение и судоремонт, машиностроение.

5мм
Минимальный размер дефекта

Документы в PDF

Скачать карточку в формате PDF

Свидетельство СИ РФ

Описание типа СИ

Буклет

Особенности

возможность замены преобразователей без подстройки к электронному блоку;
настраивается на бездефектном участке обследуемого объекта;
принцип действия: импульсный импедансный;

световая, звуковая и визуальная сигнализация обнаружения дефекта;
«сухой» контакт преобразователя иконтролируемого объекта.

Комплектация

электронный блок дефектоскопа;
преобразователь импедансный совмещённыйСП;
стандартный образец СО-91;
зарядное устройство;
блок питания 220 В;

преобразователь импедансный раздельно-совмещённый РСП;
свидетельство о первичной поверке;
руководство по эксплуатации;
сумка.

Технические характеристики

Максимальная глубина обнаружения дефекта:
– в конструкциях из алюминиевых сплавов	до 3 мм (РСП), 1,5 мм (СП)
– в изделиях из композиционных материалов	до 13 мм (РСП), 4 мм (СП)
Минимальный размер обнаруживаемого дефекта	5 мм (в изделиях из композиционных материалов совмещённым преобразователем)
Минимальный радиус кривизны выпуклой/вогнутой поверхности	6/20 мм
Диаметр минимальной зоны контроля СП/РСП	20/50 мм
Рабочая частота (для СП)	500 Гц – 15 кГц
Рабочая частота (для РСП)	12 – 16 кГц
Виды сигнализации наличия дефекта	звуковая и световая
Питание	Li-ion аккумулятор 3,7 В / внешний блок питания 220 В AC
Время работы от аккумуляторов	не менее 8 часов
Диапазон рабочих температур	от -10 до +40°С
Габариты электронного блока	62×152×200 мм
Габариты СП преобразователя	67×28×45 мм
Габариты РСП преобразователя	100×32×22
Массаэлектронного блока	0,8 кг
