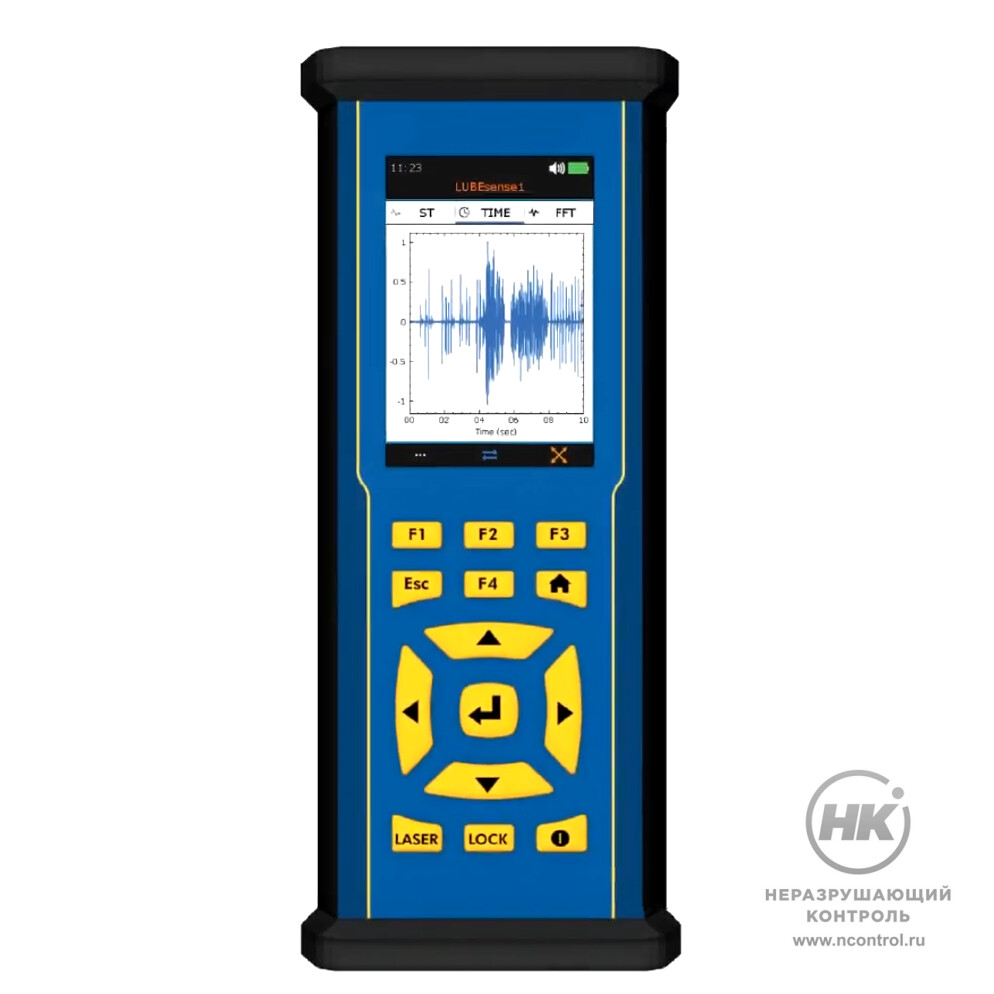

Виброакустический анализатор SDT 340

Купить

Задать вопрос о товаре

В избранное

Сравнить

Виброакустический ультразвуковой анализатор SDT 340 предназначеy для экспресс-оценки состояния оборудования в полевых условиях. 1 класс чувствительности по стандарту ASTM 1002-11, масса 720 гр. Время автономной работы до 8 часов.

SDT 340 применяется для контроля утечек сжатого воздуха. Подходит для диагностики гидравлических систем, контроля электрического оборудования, запорной арматуры и клапанов, подземных резервуаров, подшипников и редукторов.

8 часов
Время автономной работы

Документы в PDF

Скачать карточку в формате PDF

Описание типа СИ

Методика поверки

Руководство пользователя(EN)

Конструкция и принцип работы

SDT 340 анализирует вибрационные и ультразвуковые сигналы, что позволяет обнаружить дефекты на ранней стадии и спрогнозировать их развитие.
Полученные данные можно масштабировать прямо на экране. 14 функциональных кнопок отвечают каждая за свою функцию и расположены таким образом, чтобы их было удобно нажимать в перчатках.

Широкополосный ультразвуковой сигнал прибор измеряет в диапазоне 20 - 50 кГц. Вибрацию —
в диапазоне 10 Гц - 10 кГц.

Подключаемые датчики

К анализатору SDT 340 можно подключать не только датчики SDT Common Sense, но и датчики вибрацииот других производителей.

Дисплей

Цветной TFT-дисплей с диагональю 3,5 дюйма подходит для работы при плохом освещении или на ярком солнце.
Регулируемая яркость экономит заряд батареи, также можно вручную настроить промежуток времени, в течение которого экран погаснет.

Главное меню

1,2 - Отображение сохраненных данных, древовидная структура/ по папкам
3 - Общие настройки
4 - Температура
5 - Скорость вращения
6 - Ультразвуковой контактный датчик
7 - Акселерометр
8 - Выбранный пункт меню выделен оранжевой линией

Программное обеспечение Ultranalysis Suite 4

Программное обеспечение для ПК Ultranalysis Suite 4 включает в себя базу данных с древовидной структурой для удобства поиска объектов контроля.
Ultranalysis Suite 4(UAS) предназначено для структуризации, сбора, обработки и анализа данных.

UAS позволяет обрабатывать как статические, так и динамические данные, а также имеет функцию подготовки отчета.

Особенности

Интуитивно понятный интерфейс
Режим Focus Mode с увеличенной частотой дискретизации для обнаружения мельчайших колебаний
Автоматическое определение 10 максимальных значений
Беспроводная Bluetooth-гарнитура в комплекте
Максимальная продолжительность записи 10 минут
База сохраненных данных о предыдущих измерениях

Вариант комплектации

Базовая комплектация

SDT340
Руководство по эксплуатации
Паспорт

Технические характеристики

Измерение	Уровень ультразвука мкВдБ, вибрации G, температура и скорость вращения
Разъемы	USB Type-C, 2 Lemo с возможностью подключения одновременно двух датчиков
Динамические данные	Отображение временной и спектральной развертки на экране прибора. Функция увеличения и уменьшения масштаба и автоматического определения 10 максимальных значений.
Частотный диапазон	До 100 кГц (ультразвук). От 10 Гц до 10 кГц (вибрация, соответствует ISO 10816/201816)
Частота дискретизации	32, 64, 128 и 256 кГц
Время сбора данных	600 секунд при 32 кГц, 300 секунд при 64 кГц, 150 секунд при 128 кГц, 75 секунд при 256 кГц
Температурный диапазон	от –15 до +60 °С
Память	4,2 ГБ (286 минут динамических данных)
Чувствительность	Прибор класса I, по стандарту ASTM 1002-11
Экран	Полноцветный TFT-экран с диагональю 3,5 дюйма и разрешением 320 × 480. Активная область: ширина 48,96 мм (1,93 дюйма) x высота 73,44 мм (2,89 дюйма)
Корпус	Экструдированный алюминий, противоударные резиновые защиты
Время автономной работы	до 8 часов
Габариты	221 x 93,5 x 44 мм
Масса	720 г, включая батарею
Наушники	Проводная гарнитура, беспроводная Bluetooth-гарнитура
