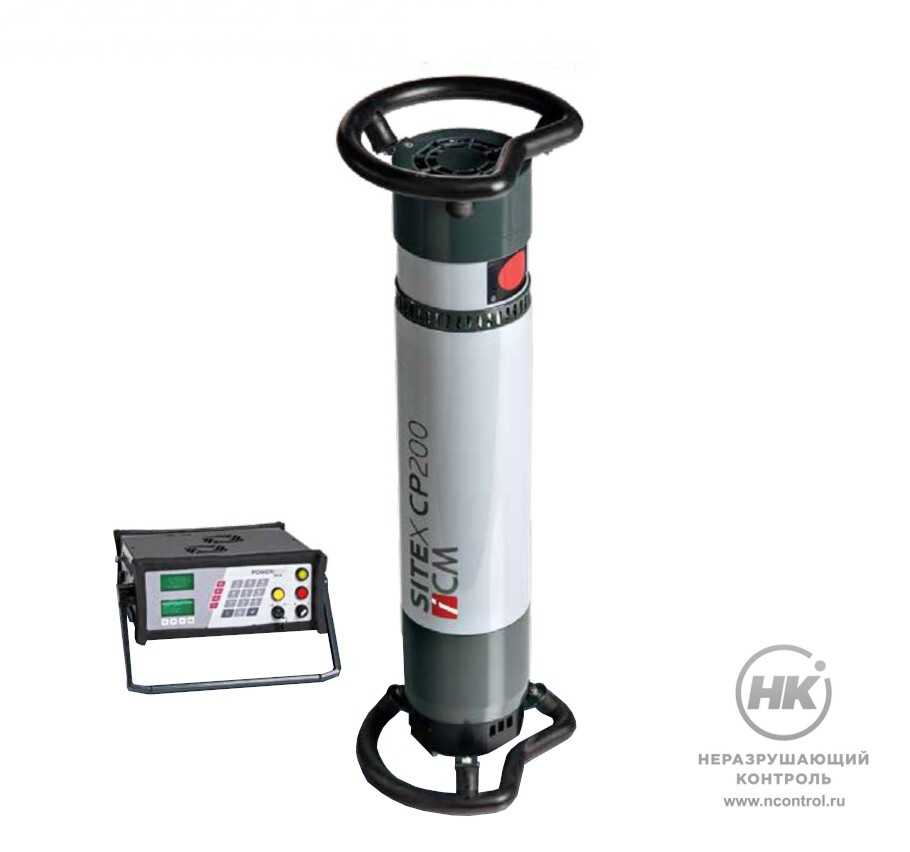

Рентгеновский аппарат ICM SITE-X CP200D

CP200D представляет собой один из самых универсальных генераторов на рынке. Высокая проникающая способность, до 42 мм для стали, позволяет ему соответствовать высоким требованиям в решении различных задач неразрушающего контроля, таких как проверка большого количества технических материалов в авиационной или космической промышленности. Встроенная карусель помогает регулировать зону выхода рентгеновских лучей и адаптировать устройство под конкретное применение.

Номограмма рентгеновского аппарата CP200D

Вместе с генератором CP200D поставляется новый блок питания и управления POWERBOX. Он формирует источник напряжения 380 В постоянного тока, от которого силовой модуль аппарата будет генерировать необходимые сигналы мощности для достижения высокого напряжения. Блок также включает настраиваемый интерфейс для взаимодействия с пользователем и сторонними устройствами.

График даёт визуальное представление рабочего диапазона генератора CP200D. Максимальный ток от 90 до 200 кВ ограничен максимальной рассеиваемой анодной мощностью 900 Вт. При выборе настройки мА и кВ за пределами этого рабочего диапазона POWERBOX выдаст предупреждение и автоматически скорректирует данную величину до ближайшего возможного значения. Нажатие кнопки постоянной мощности Pct на передней панели блока управления автоматически установит мА на максимально возможное значение для выбранного кВ.

Рабочий диапазон рентгеновского аппарата CP200D

Поворотный механизм вокруг окна выхода рентгеновского излучения позволяет выбрать одну из 5 позиций: бериллиевое окно 0,8 мм, полностью открытое окно 60°×40° с алюминиевым фильтром 3 мм, диафрагма 480×100 мм (либо пользовательская), лазерная указка, свинцовый затвор. Можно переключаться между положениями, просто вращая колесо карусели. Генератор CP200D автоматически определит, какое положение карусели выбрано, и передаст эту информацию в POWERBOX.

Экспозиция будет невозможна, если карусель занимает промежуточное положение либо если она установлена ​​в положение указателя. Воздействие не может превышать 50 кВ, если установлено бериллиевое окно. На блоке управления будет выводиться предупреждение, если свинцовый затвор не установлен во время предварительного нагрева либо если он закрыт во время нормальной экспозиции.

	1.Окно-затвор. Это свинцовый экран толщиной 8 мм, перекрывающий выход рентгеновского излучения. Применяется во время тренировки аппарата, сокращает область радиационной опасности.
	2. Полностью открытое окно. Стандартное окно с углом выхода излучения 60°×40°. Включает алюминиевый фильтр толщиной 3 мм. Применяется для решения большинства задач рентгеновского контроля.
	3. Индивидуальная диафрагма. Используется для снижения влияния рассеянного излучения на приёмник излучения. Стандартная комплектация имеет диафрагму для плёнки размером 480×100 мм при фокусном расстоянии 700 мм. Возможно изготовление других размеров по требованию заказчика.
	4. Бериллиевое окно. Полностью открытое положение без применения алюминиевого фильтра для использования генератора при установке значений напряжения до 50 кВ. Подходит для проверки лёгких сплавов, таких как алюминий, магний или материалы на основе волокон, таких как стекло и углерод.
	5. Окно с лазерным указателем. При нажатии кнопки более 1 сек из центра лазерной указки испускается луч красного света. Используется для юстировки генератора по проверяемой области.

Мощный главный вентилятор обеспечивает необходимое охлаждение анода генератора CP200D. Когда вентилятор работает на максимальной скорости, из-за большого объёма вытеснения воздуха будет издаваться звук, похожий на сирену. При работе на открытом воздухе это даже желательно, так как является одновременно звуковым предупреждением при испускании рентгеновских лучей. Однако в закрытом помещении это может доставлять неудобства. Поэтому скорость вентилятора можно регулировать с помощью пульта POWERBOX, выбрав из трёх настроек: Максимальное охлаждение/Maximum cooling, Среднее/Medium и Тихий режим/Silent.

Схема движения воздушных потоков системы охлаждения аппаратов серии СР

Моноблок CP200D оснащён электронной памятью, которая может хранить информацию об экспозиции до 5 000 снимков, а также о состоянии системы. Память располагается в самом генераторе и включает его электронный серийный номер. Содержимое памяти доступно через меню POWERBOX и даёт пользователю доступ к полной истории использования аппарата, а также к любой информации об ошибках или неисправностях, которые могли быть сохранены в нём. Данные можно загрузить на USB-накопитель для последующего анализа.

Эта память не зависит от используемого блока управления или силового модуля генератора (Power Module), поэтому к записи можно получить доступ, даже если POWERBOX и модуль неисправны либо были заменены. Информация, хранящаяся в памяти, включает: дату и время, параметры экспозиции, измерения кВ, мА и внешнего источника питания, а также любые ошибки, зарегистрированные блоком управления.

Габаритные размеры генератора CP200D

Разработав линейку портативных аппаратов CP, компания ICM установила новые стандарты для рентгеновских генераторов постоянного потенциала, расширив возможности их применения. SITE-X CP200D подходит для широкого спектра задач неразрушающего контроля: будь то получение высококонтрастных рентгенограмм авиационных деталей из лёгких сплавов или осмотр толстых стальных трубопроводов в самых суровых и экстремальных условиях.

Пока судно проходит через различные этапы процесса строительства, сварщики и специалисты по неразрушающему контролю работают рука об руку, чтобы гарантировать качество сварных швов и конструктивных элементов, из которых состоит будущий корабль. За время сборки требуется проверить до 200 км сварных соединений толщиной от 6 до 25 мм, а также тщательно осмотреть корпус, палубу и лонжероны. Для такого обширного количества работ необходимо надёжное оборудование.

Голландская судостроительная компания Damen, владеющая верфью в румынском городе Галац, выбрала портативный рентгеновский генератор CP200D компании Teledyne ICM в качестве основного оборудования для проведения рентгенографических испытаний. Специалисты высоко оценили удобство работы с аппаратом в полевых условиях, простоту использования и лёгкий вес.

Учитывая внушительные объёмы работ, у команды дефектоскопистов Галаца нет времени на долгие паузы между экспозициями. Генератор CP200D предлагает 100% рабочий цикл без периодов охлаждения, что является ключевым фактором с точки зрения эффективности. Таким образом, инспекторы могут оптимизировать своё время на рабочем участке и провести необходимые проверки в установленные сроки.

Количество тестов и уровень ожидаемых результатов определяется стандартом качества, требуемым заказчиком судна. На предприятии в Галаце задействованы различные нормы и классы, например, ABS, BVS, Lloyd's, Bureau Veritas и GL-DMV. Они могут быть внедрены на разных судах, собираемых одновременно на заводе. Аппарат CP200D является универсальным средством для рентгеновского контроля, отвечающим данным международным требованиям.

Благодаря современным технологиям стало возможно исследовать и обнаруживать потерянные сокровища среди произведений искусства. Экспонирование картин рентгеновским излучением позволяет пролить свет на скрытые шедевры, которые были спрятаны на холсте в течение многих лет. Команда лондонского музея Тейт стремится раскрыть секреты самых известных, опытных и признанных художников ХХ века.

В 2015 году специалисты ICM и её британского дистрибьютора Euroteck были приглашены в Лондон, чтобы помочь в осмотре и сканировании одной из самых знаменитых картин музея — «Обнажённая женщина в красном кресле» художника Пабло Пикассо. Эксперты музея надеялись обнаружить возможное скрытое лицо этой дамы.

Для проверки тонких компонентов, таких как слои краски, требуется очень низкая дозировка в кВ, но высокое значение мА. Такие параметры позволяют, не проникая слишком далеко в картину, получить резкое и чёткое изображение. С подобными задачами идеально справляется портативный рентгеновский генератор CP200D, который и применялся для осмотра полотна.

К сожалению, в тот день не произошло исторического открытия, однако результаты испытаний убедили сотрудников музея приобрести свой собственный аппарат, чтобы в будущем проводить инспекции картин других мастеров. Так в стенах учреждения был оборудован полностью отвечающий стандартам кабинет, специально предназначенный для рентгеновских исследований с использованием генератора CP200D компании Teledyne ICM.

Блок питания и управления специально разработан для серии портативных рентгенаппаратов SITE-X CP. Устройство в полной мере реализует принцип Plug & Play и легко подключается к любому аппарату линейки без дополнительных настроек. Масса блока — всего 7,9 кг. Кроме того, полный комплект оборудования с генератором, свинцовой заглушкой, двумя диафрагмами, лазерным указателем, пультом POWERBOX и двумя кабелями — значительно легче, чем один эквивалентный по характеристикам рентгеновский генератор, произведённый любым из конкурентов Teledyne ICM.

Блок управления POWERBOX выполнен в ударопрочном и надёжном корпусе с резиновым амортизатором и защитой согласно классу IP65, что обеспечивает его безопасную эксплуатацию в суровых условиях и пыльной среде. Работоспособен при температурах от -30 до +55 °C. Имеет многофункциональную позиционирующую рукоятку, которую можно зафиксировать как настольную подставку или прочную ручку для переноски.

Габаритные размеры блока управления POWERBOX с рукояткой

Устройство поддерживает широкий диапазон входного напряжения: от 90 до 264 В переменного тока, без переключателя. Это означает, что блок управления POWERBOX будет работать от электросети практически по всему миру. Коэффициент мощности 0,99 позволяет ему питаться от любой из наиболее часто используемых лёгких и маломощных генераторных установок, доступных на рынке. А с помощью небольшого дополнительного преобразователя тока этот пульт сможет получать энергию даже от автомобильного аккумулятора.

POWERBOX оснащён системой точного измерения напряжения и частоты источника питания. Он постоянно отслеживает и анализирует квадратный корень входного напряжения, пиковое напряжение и частоту. Если входная мощность выходит за пределы указанного рабочего диапазона, блок управления автоматически прекращает любое дальнейшее воздействие, чтобы предотвратить повреждение оборудования.

Передняя панель блока управления оснащена двумя графическими вакуумно-люминесцентными дисплеями, сенсорной алфавитно-цифровой клавиатурой со звуковым эффектом, световыми индикаторами, переключателем on/off и ключом безопасности. Функция постоянной мощности Constant Power function (Pct) автоматически установит мА на максимально возможное значение в соответствии с максимальным рабочим диапазоном и соответствующим образом отрегулирует требуемое время воздействия.

Устройство имеет боковые герметичные разъёмы военной спецификации MIL-DTL 26482, а также USB-порты. Главный порт USB можно использовать для обновления генератора CP или программного обеспечения пульта, для импорта диаграмм экспозиции, новых языков и загрузки записей памяти генератора, для архивирования или анализа полученных данных. Подчинённый порт USB обеспечивает расширенное дистанционное управление и связь с компьютеризированными системами.

POWERBOX предлагает интуитивно понятное многоязычное пользовательское меню, широкий спектр функций измерения, контроля и безопасности. Опционально доступен калькулятор времени экспозиции. В блоке реализована индикация точного положения карусельной системы генератора SITE-X CP: свинцовая заглушка, лазерный указатель, бериллиевое окно, алюминиевый фильтр, настраиваемая диафрагма. Для предотвращения несанкционированного использования устройство предусматривает программируемую трёхуровневую систему кодов доступа.

Для новой линейки рентгеновских генераторов SITE-X серии CP выпускается широкий ассортимент аксессуаров. Они были разработаны специалистами в области неразрушающего контроля и для них. Данные принадлежности прошли испытания в самых тяжёлых полевых условиях и доказали свою эффективность и надёжность. Будь то сигнальная лампа, универсальный штатив или кейс для транспортировки — все эти аксессуары обеспечивают бесперебойность рабочих процессов и способствуют продуктивной работе в любых условиях.

	Специализированные диафрагмы Серия рентгеновских генераторов SITE-X CP оснащается встроенным коллиматором карусельного типа на пять различных позиций. По требованию заказчика любое из этих положений может быть снабжено пользовательской диафрагмой, изготовленной по индивидуальным параметрам в соответствии с конкретной задачей.
	Усиленный соединительный кабель Усиленная версия соединительного кабеля для генераторов SITE-X серии CP была разработана для использования в экстремальных условиях. Прочный кожух обладает амортизирующими свойствами и снижает нагрузку на внутренние провода в случае неожиданного дёргания или натяжения кабеля. На конце кабеля с креплением к рентгенаппарату имеется пружина длиной 20 см. Она ограничивает степень сгибания кабеля и защищает его от разрыва, сохраняя при этом подвижность и гибкость.
	Крепление трубное Ременное крепление-слайдер позволяет оператору надёжно зафиксировать любой из генераторов SITE-X серии CP на трубе для проведения рентгеновского контроля. Может использоваться на многих видах труб в различных промышленных областях.
	Штатив треножный Штатив оборудован телескопическими ножками и специализированным держателем для аппаратов серии CP, что позволяет упростить установку генератора к объекту контроля, в том числе, в полевых условиях. Штатив позволяет поднимать генератор на требуемую высоту, устанавливать его в вертикальном или горизонтальном положении, под наклоном, а также поворачивать вокруг своей оси на 360°. Параметры штатива из алюминия: длина в сложенном виде 105 см;  высота регулируется от 44 до 267 см; масса 7,9 кг. Параметры штатива из углеродного волокна: длина в сложенном виде 62 см;  высота регулируется от 22 до 157 см; масса 2,8 кг.
	Преобразователь тока Данное устройство из входного напряжения 12 или 24 В постоянного тока генерирует выходное напряжение 230 В частотой 50 Гц. Преобразователь способен выдавать электрическую мощность до 1 500 Вт. Позволяет питать один генератор CP и один пульт POWERBOX от аккумулятора, аналогичного автомобильному. Габариты 420×220×88 мм. Масса 7 кг.
	Сигнальная лампа Выносное сигнальное устройство с красным мигающим фонарём, выполненное в прочном металлическом корпусе. Крепится к блоку управления POWERBOX с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. В основании лампы имеется резьба стандарта 1/4-20UNC, что позволяет устанавливать её на штатив-треногу либо на магнитную опору. Габариты 110×140 мм. Масса 3,1 кг.
	Аудиовизуальная сигнализация В компактном усиленном корпусе совмещены блок световой сигнализации и звуковая сирена с уровнем громкости 100 дБ. Сигнальный мигающий фонарь имеет три цвета: красный, зеленый и оранжевый. Доступны различные настройки, которыми можно управлять с помощью POWERBOX. Устройство соединяется с пультом с помощью кабеля длиной 20 метров. Основание имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору. Габариты 308×110 мм. Масса 3,9 кг.
	Штатив для сигнализации Совместим со световым и звуковым сигнальными устройствами для серии CP. Изготовлен из алюминия. Три телескопические ножки диаметром 20,2 мм закреплены вокруг центральной стойки. Высота штатива регулируется от 54,5 до 141,5 см. Длина в сложенном виде составляет 56 см. Масса 0,91 кг.
	Транспортировочный кейс PELICASE Аппараты SITE-X CP можно транспортировать в прочном пластиковом кейсе. По периметру крышки расположены замки-защёлки, сбоку имеются удобные ручки для переноски, а в нижней части есть колёса. Специализированный кейс вмещает один генератор CP, один пульт POWERBOX, кабель питания длиной 20 метров и соединительный кабель длиной 10 метров, а также одно аудиовизуальное сигнальное устройство со штативом. Габариты 950×690×395 мм.  Масса 17,7 кг(пустой) / 50,2 кг(заполненный).
	Транспортировочный ящик ALUCASE Это большой алюминиевый контейнер для безопасной транспортировки рентгеновских аппаратов ICM SITE-X CP. Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора CP, одного блока управления POWERBOX, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров, одного штатива для генератора и одного аудиовизуального сигнального устройства со штативом. Масса: 22 кг (пустой) / 65,5 кг (заполненный).
