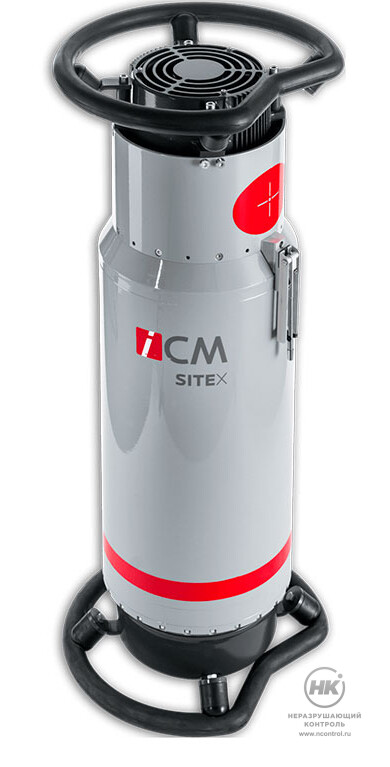

Рентгеновский аппарат ICM SITE-X D3605

SITE-X D3605 — переносной рентгеновский аппарат с боковым выходом излучения, предназначенный для направленного просвечивания технологических изделий и объектов больших толщин. Применяется для промышленной дефектоскопии в производственных и полевых условиях. Диапазон анодного напряжения 120 – 360 кВ. Максимальное проникновение по стали составляет 78 мм при условиях: FFD=700 мм, плёнка Agfa D7+Pb, D=1.5, экспозиция 10 мин. Внесён в реестр средств НК ПАО «Газпром».

Генератор SITE-X D3605 по характеру излучения относится к полупериодным аппаратам, которые используют более простую схему питания рентгеновской трубки в сравнении с аппаратами постоянного потенциала. Шаг настройки выходного напряжения 1 кВ. Анодный ток регулируется в диапазоне от 1 до 5 мА с точностью до 0.1 мА. Ключевые характеристики устройства отражены в наименовании модели.

Просвечиваемая толщина

Плавная и точная регулировка напряжения и силы тока упрощает подготовку рентгенаппарата к просвечиванию разных объектов и позволяет установить подходящие параметры в соответствии с исследуемой толщиной. Это позволяет добиваться большей радиационной контрастности и качества снимков в целом.

Мощности излучения генератора SITE-X D3605 достаточно для просвечивания толстостенных объектов, в том числе на особо ответственных и опасных производствах. Заявленная производителем ICM глубина проникновения в сталь составляет до 78 мм при стандартных условиях. Однако заключением ООО «Газпром ВНИИГАЗ» № 31323949-238-2017 регламентирована радиационная толщина до 82 мм в направлении просвечивания для данного аппарата.

При планировании режима просвечивания можно воспользоваться номограммами экспозиции. График представляет собой зависимость между толщиной материала, напряжением на рентгеновской трубке и длительностью экспозиции.

Номограмма рентгеновского аппарата SITE-X D3605

Устройство моноблока излучателя

Источником ионизирующего излучения в аппарате SITE-X D3605 служит рентгеновская трубка со стержневым анодом, при этом фокус трубки диаметром 2,6 мм вынесен за пределы высоковольтного генератора с элегазовой изоляцией. Такая конфигурация позволяет сократить объём свинца, необходимого для защиты персонала группы А от побочного и рассеянного излучения.

Алюминиевый корпус излучателя имеет двухслойное эпоксидное покрытие и защищён от воздействия пыли и влаги по классу IP65, что обеспечивает надёжную работу аппарата в полевых условиях. В комплекте идут два защитных съёмных кольца для установки генератора на изогнутых поверхностях труб или резервуаров. Угол изгиба V-образной части колец составляет 150°.

Выход излучения перпендикулярен оси моноблока SITE-X D3605, окно обозначено красным эллипсом с наружной стороны корпуса. Максимально полезный угол раскрытия рентгеновского пучка составляет 60°×40°. Под излучающим окном находится телескопическое центрирующее устройство, длина которого соответствует стандартному фокусному расстоянию 700 мм.




60°×40°


Максимально полезный угол раскрытия рентгеновского пучка



Габаритные размеры генератора SITE-X D3605

Встроенный коллиматор

Направленные рентгеновские аппараты серии SITE-X напряжением более 200 кВ оснащены встроенным коллиматором с четырьмя диафрагмами и свинцовой заглушкой. Производитель называет устройство «каруселью», так как изменение текущего положения происходит за счёт вращения вокруг оси блока излучателя. Колесо для переключения выполнено в виде верньера с 5 позиционными делениями.

Позиция 0 означает максимальную апертуру пучка. Диафрагмы позиций 1 – 3 откалиброваны под размеры наиболее часто применяемых рентгенплёнок при FFD=700 мм. На заказ возможно изготовление диафрагм пользовательских размеров. В позиции 4 свинцовая заглушка закрыта и служит для уменьшения воздействия ионизирующего излучения во время прогрева или тренировки аппарата.

Поворотная система массой всего 1 кг способна заменить до 15-20 кг различных внешних устройств. Коллиматор встроен в моноблок SITE-X D3605, что исключает возможность его случайной утери на рабочем объекте. Данная разработка ICM облегчает проведение рентгеновского контроля и позволяет обойтись без использования дополнительных хрупких и занимающих много места аксессуаров.

Производительность контроля

Полупериодные рентгеновские аппараты SITE-X значительно превосходят импульсные по скорости работы и по качеству получаемых рентгенограмм. Однако из-за особенностей питания трубки такие аппараты выдают в два раза меньшую дозу по сравнению с рентгенаппаратами постоянного потенциала. Поэтому получение изображения также займёт примерно вдвое больше времени, хотя качество снимка будет сопоставимым.

Генератор SITE-X D3605 имеет 60% рабочий цикл, при этом можно одновременно выставить максимальное напряжение и максимальный ток, не перегревая устройство. Возможность продолжительной работы аппарата на максимальной мощности обеспечивается высокоэффективной системой охлаждения. Теплообменник, снижающий температуру анода на 50%, является запатентованным решением инженеров ICM.

Блок управления SCU 286

Стандартный блок питания и управления для генераторов SITE-X и SITE-XS разработан на основе промышленных печатных плат, выполненных с помощью поверхностного монтажа компонентов (SMD — Surface Mounted Device). Технология тропикализации защищает электронные платы от агрессивных воздействий, таких как избыточная влажность, пыль, удары и вибрация, коррозионные среды, химические продукты и высокие температуры.

Эргономичная конструкция пульта SCU 286 обеспечивает высокий уровень надёжности в процессах эксплуатации, транспортировки, обслуживания и хранения устройства. Его корпус имеет защиту класса IP65 от атмосферных воздействий. Все номинальные технические параметры блока выполняются при температуре окружающей среды от -25 до +55 °С.



IP65

Рабочая температура окружающей среды

Функциональные особенности

Благодаря встроенной системе прямого измерения высокого напряжения, подаваемого рентгеновским генератором, SCU 286 гарантирует точность в отношении радиологических параметров. На основе полученных данных устройство управления поддерживает стабильность значений миллиампер и киловольт с точностью до ±0,5% в любом выбранном диапазоне.

Транзисторная схема питания SCU 286 позволяет оператору не волноваться о характеристиках электросети или генераторной установки, к которой он подключен. Блок управления защищён от колебаний напряжения, что способствует стабильности и высокому качеству экспонирования.

Интерфейс оператора

Передняя панель блока управления покрыта слоем высокопрочного полиэстера. На ней размещена 16-клавишная сенсорная клавиатура, а также крупные и яркие световые индикаторы, переключатели и кнопки, отвечающие за включение устройства, переключение блокировки, запуск и остановку экспозиции. Яркий дисплей, защищённый экраном с антибликовым покрытием, отображает актуальную для оператора информацию. Среднеквадратичное и пиковое напряжение, частоту тока, внутреннюю температуру, дату и время, функции выбора языка или часового пояса можно запросить или обновить с клавиатуры.

Для предотвращения несанкционированного использования в блоке SCU 286 предусмотрена свободно программируемая система кодов доступа на трёх уровнях: супервизор, оператор и сервисный инженер. Каждый уровень ограничивает доступ к определённым функциям. Отключаемая при необходимости, данная система безопасности по умолчанию неактивна.

Работа с данными

Чтобы сократить количество тестовых снимков до минимума, оператор может воспользоваться архивом стандартных экспозиций, сделанных во время предыдущих сеансов рентгенографии. Все радиологические параметры сохраняются в памяти нажатием одной кнопки: значения силы и напряжения тока, время экспозиции, тип и плотность плёнки, фокусное расстояние, тип материалов, контролируемая толщина. Содержимое базы данных можно легко распечатать или передать от одного блока управления SCU 286 к другому через последовательную связь RS232.

Встроенное программное обеспечение для технической диагностики и обслуживания определяет причину любого отказа устройства в течение нескольких секунд с погрешностью менее 5%. Большинство проблем можно решить на месте путём замены платы или компонента, указанного программой.

Габаритные размеры пульта управления SCU 286

Комплектация

  • рентгеновский генератор SITE-X D2506;

  • блок питания и управления SCU286;

  • соединительный кабель 20 м;

  • сетевой кабель 10 м;



  • руководство по эксплуатации;
  • комплект документов;
  • сумка для кабелей;
  • транспортировочный контейнер.

Аксессуары

Для рентгеновских генераторов SITE-X и SITE-XS доступен широкий спектр принадлежностей. Они были разработаны специалистами в области неразрушающего контроля и для них. Все аксессуары прошли испытания в самых сложных полевых условиях и доказали свою эффективность и надёжность. Всё — от сигнальной лампы до транспортировочного ящика — было создано, чтобы упростить рабочий процесс и повысить его продуктивность.

Сигнальная лампа

Выносное сигнальное устройство с красным мигающим фонарём, выполненное в усиленном корпусе. Крепится к блоку управления SCU286 с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. Основание конструкции имеет резьбу стандарта 1/4-20UNC, что позволяет устанавливать лампу на штатив-треногу либо на магнитную опору.


Габариты 160×135 мм. Масса 3 кг.

Аудиовизуальная сигнализация

Выносное сигнальное устройство, на панели которого установлен красный мигающий фонарь и блок звуковой сирены с уровнем громкости 102 дБ. Соединяется с пультом управления SCU286 с помощью кабеля длиной 20 метров. Основание конструкции имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

Габариты 280×180×170 мм. Масса 3 кг.

Штатив треножный

Совместим со световым и звуковым сигнальными устройствами. Для максимальной прочности и устойчивости складные телескопические ножки закреплены вокруг центральной стойки, высота регулируемая: от 50 до 140 см. Головка имеет стандартное крепление, как у штативов для камер.

Длина в сложенном виде 56 см.
Масса 0,91 кг.

Коллиматор

Представляет собой состоящее из двух частей кольцо на свинцовой основе с экраном-заглушкой. Коллиматор может быть закреплён по периметру панорамного генератора SITE-X для формирования направленного пучка рентгеновского излучения.

Соединительный кабель

Позволяет установить USB-соединение между блоком управления SCU286 и персональным компьютером. Это делает возможным управление работой рентгеновских генераторов SITE-X и SITE-XS через интерфейс ПК.

Транспортировочный ящик ALUCASE

Это большой алюминиевый кейс для безопасной транспортировки рентгеновских аппаратов SITE-X и SITE-XS. Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора, одного блока управления, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров и одного аудиовизуального сигнального устройства со штативом.

Технические характеристики моноблока SITE-X D3605

Геометрия излучения

направленная

Электропитание

от сети

Диапазон выходного напряжения

120 – 360 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки 1 – 5 мА
Ток трубки при полной мощности 5,0 мА
Шаг выбора тока трубки 0,1 мА
Максимальный полезный угол излучения 60°×40° эллиптический
Размер оптического фокального пятна (EN12543) 2,6×2,6 мм
Собственная фильтрация 2,5 мм (Al) + 0,4 мм (Ni)
Встроенный коллиматор есть (4+1)
Рабочий цикл при температуре окружающей среды +30 °С 60%
Проникновение в сталь (FFD=700 мм, D7+pb, D=1.5, T=10 мин) 78 мм
Микроконтроллер для измерения значений кВ и мА есть
Доза утечки на расстоянии 1 м на полной мощности < 10 мЗв/ч
Давление изоляции SF6 при +20 °С 5,0 кг/см2
Напряжение питания охлаждающего вентилятора 24 В постоянного тока
Уровень пылевлагозащиты IP65
Защитные кольца 2 шт.
Положение соединительной розетки аксиальное/радиальное
Диапазон рабочих температур от -25 до +70 °С
Диапазон температур хранения от -40 до +80 °С
Габаритные размеры Ø 400×930 мм
Масса без защитных колец 46 кг

Технические характеристики пульта управления SCU 286

Прямое измерение кВ / мА

есть, с точностью ±0,5%

Одновременное отображение измерений и настроек есть
Шаг настройки напряжения, тока, времени экспозиции 1.0 кВ, 0.1 мА, 1.0 сек
Диапазон установки времени экспозиции 1 сек – 99 мин 59 сек
Контрольные световые индикаторы 3 шт. (питание включено, рентген включен, безопасность)
Независимые кнопки СТАРТ и СТОП есть
Двухпозиционный поворотный переключатель с ключом безопасности рентген ВКЛ / РЕЖИМ ОЖИДАНИЯ
Двухпозиционный главный поворотный переключатель включение / выключение сети
Вакуумные флуоресцентные дисплеи высокой яркости (VFD) 2×20 с антибликовым экраном
Предварительный нагрев автоматически
Калькулятор времени экспозиции (материал, FFD, пленка, плотность, кВ, мА, время) опционально
Объём памяти стандартных экспозиций 5 000, с расширением до 20 000
Параметры экспозиции, сохраняемые в памяти кВ, мА, время, пленка, FFD, толщина, оптическая плотность снимка, материалы
Поиск стандартных снимков по критериям выбора есть, 7 критериев
Печать и передача между SCU286 базы данных есть, последовательный интерфейс RS232
Тип источника питания сеть, электрогенератор
Диапазон напряжения питания от 198 до 264 В переменного тока
Диапазон частот питающей сети от 45 до 66 Гц
Минимальный коэффициент мощности > 0,7%
Максимальный среднеквадратичный ток сети (300 кВ / 6 мА – SITEX D3006) 12 А при 220 В переменного тока
Точность контроля сети ±0,2%
Диапазон рабочих температур от -25 до +55 °С
Диапазон температур хранения от -40 до +80 °С
Класс защиты IP65
Ручка для переноски / опора / резиновый амортизатор есть
Габариты без ручки 355×157×520 мм
Масса 14 кг
