Рентгеновские аппараты ICM серии SITE X

Купить
В избранноеВ избранное
СравнитьСравнить

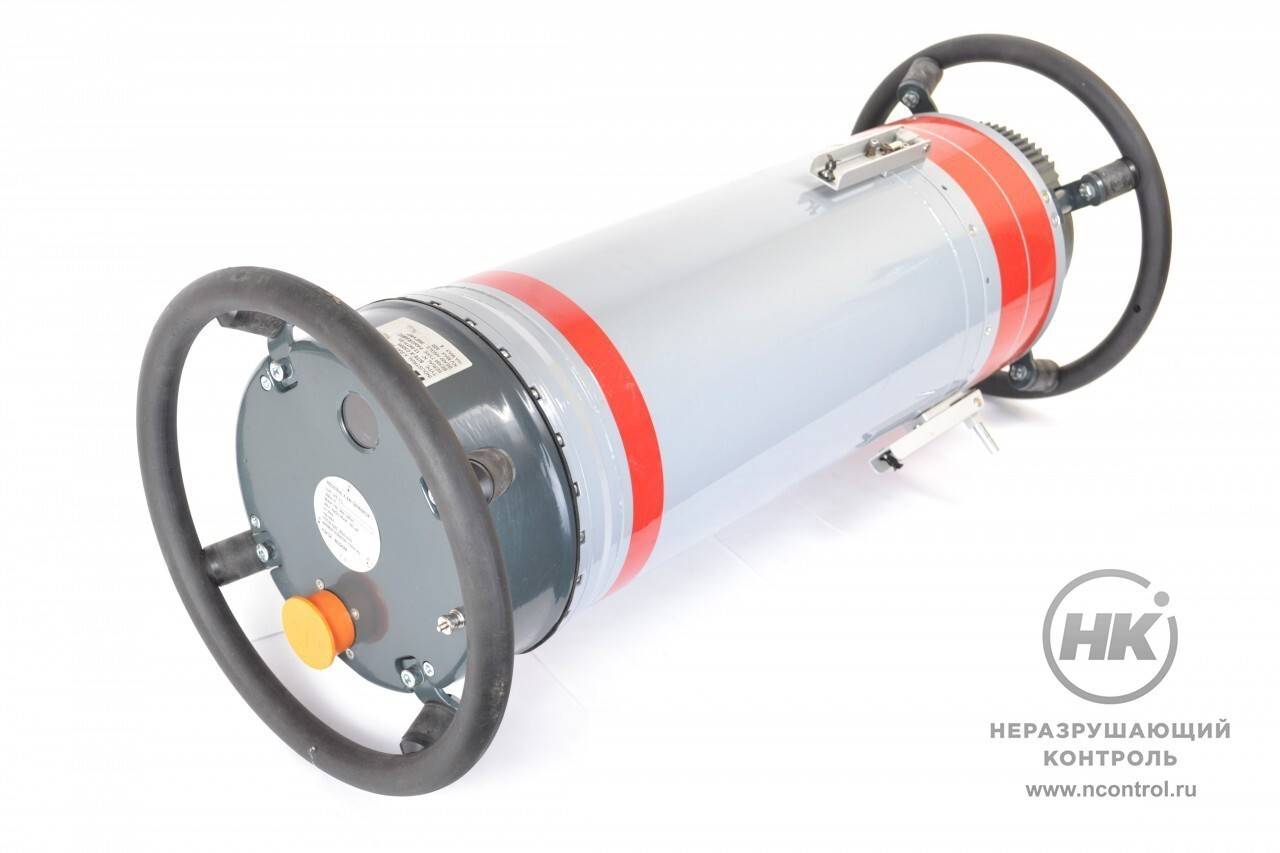

Рентгеновские аппараты постоянного потенциала серии ICM предназначены для проведения рентгенографического контроля сварных соединений и конструкций. Панорамные и направленные рентгеновские аппараты ICM выпускаются с напряжением 180, 200, 225, 250, 300 и 320 кВ. Также выпускается направленный аппарат на 360 кВ.

Генераторы

Направленные генераторы оборудованы встроенным коллиматором «карусельного» типа, у которого имеется 3 диафрагмы, откалиброванные под наиболее часто используемые пленки. Данное устройство защищено от случайных потерь и обладает общим весом 0,8 кг, заменяя собой около 15 кг дополнительных принадлежностей. Все генераторы ICM SITE-X взаимозаменяемы и могут быть использованы и на кроулерах, и со стандартным блоком управления SCU286.

Фокусное пятно

В панорамных генераторах SITE-X фокусное пятно смещено вдоль оси к краю моноблока, что дает больше возможностей при контроле в труднодоступных местах.

Генераторы SITE-X имеют стержневой анод: фокус находится за пределами изолированного элегазом SF6 генератора высокого напряжения. При этом снижено количество свинца, необходимое для получения стандартной дозы излучения для одной и той же толщины. Достигаемое таким образом уменьшение в весе позволяет делать больший упор на качество и улучшение характеристик: запас прочности, охлаждение, дополнительные принадлежности и т.д.

Система охлаждения

В содействии с Льежским университетом была создана первоклассная система охлаждения. Благодаря ей аппарат обеспечивает 100% рабочего цикла, при этом снижая температуру анода на 50°.

1  кВ
Шаг изменения напряжения

Документы в PDF

Особенности

  • рабочая температура: -25 °С до 70 °С;
  • защита категории IP65;
  • управление микроконтроллером регулировки напряжения и тока;
  • микроконтроллер управляет однородностью пучка;
  • дополнительная защита от излучения внутреннего типа.

Комплектация

  • рентгеновский генератор;
  • пульт управления;
  • соединительный кабель 20 м;
  • силовой кабель 10 м;
  • сумка для кабелей;
  • транспортный контейнер;
  • визуальная сирена;
  • инструкция по эксплуатации.

Технические характеристики на аппараты с напряжением от 200 до 250 кВ

Модель SITE-X D2008 SITE-X C2007 SITE-X D2258 SITE-X C2257 SITE-X D2506 SITE-X C2505
Напряжение на аноде 70 – 200 кВ 70 – 200 кВ 80 – 225 кВ 80 – 225 кВ 70 – 250 кВ 70 – 250 кВ
Шаг изменения напряжения 1 кВ 1 кВ 1 кВ 1 кВ 1 кВ 1 кВ
Ток трубки от 1 до 8 мА от 1 до 7 мА от 1 до 8 мА от 1 до 7 мА от 1 до 6 мА от 1 до 5 мА
Шаг изменения тока трубки 0,1 мА 0,1 мА 0,1 мА 0,1 мА 0,1 мА 0,1 мА
Максимальная мощность излучения 1 600 Вт 1 400 Вт 1 800 Вт 1 575 Вт 1 500 Вт 1 250 Вт
Геометрия излучения направленная 60 × 40 панорамная 360 × (2 × 20) направленная 60 × 40 панорамная 360 × (2 × 20) направленная 60 × 40 панорамная 360 × (2 × 20)
Размер фокусного пятна 2,5 × 2,5 0,8 × Ø5 2,5 × 2,5 0,8 × Ø5 2,5 × 2,5 0,8 × Ø5
Фильтрация 3 мм Al 3 мм Al 3 мм Al +0,4 ммNi 4 мм Al +0,4 ммNi 3 мм Al +0,4 ммNi 4 мм Al +0,4 мм Ni
Наличие встроенного коллиматора Есть (4+1) нет Есть (4+1) нет Есть (4+1) нет
Рабочий цикл при температуре окружающей среды 40 °С 100 % 100 % 100 % 100 % 100 % 100 %
Температура эксплуатации -20 ÷ +70 °С -20 ÷ +70 °С -20 ÷ +70 °С -20 ÷ +70 °С -20 ÷ +70 °С -20 ÷ +70 °С
Температура хранения -40 до +80 °С -40 ÷ +80 °С -40 ÷ +80 °С -40 ÷ +80 °С -40 ÷ +80 °С -40С ÷ +80 °С
Проникновение по стали при максимальной интенсивности излучения. (FFD=700мм, Film D7Pb, D=1,5, T=20мин) 39 мм 38 мм 45 мм 44 мм 52 мм 49 мм
Габаритные размеры Ø346 × 771 Ø346 × 771 Ø346 × 771 Ø346 × 771 Ø346 × 771 Ø346 × 771
Масса генератора 26 кг 25 кг 26 кг 25 кг 26 кг 25 кг

Технические характеристики на аппараты с напряжением от 300 до 360 кВ

Модель SITE-XD 3006 SITE-XC 3005 SITE-X D 3205 SITE-XC 3205 SITE-XD3605
Напряжение на аноде 100 – 300 кВ 100 – 300 кВ 90 – 320 кВ 90 – 320 кВ 100 – 360 кВ
Шаг изменения напряжения 1 кВ 1 кВ 1 кВ 1 кВ 1 кВ
Ток трубки от 1 до 6 мА от 1 до 5 мА от 1 до 6 мА от 1 до 5 мА от 1 до 5 мА
Шаг изменения тока трубки 0,1 мА 0,1 мА 0,1 мА 0,1 мА 0,1 мА
Максимальная мощность излучения 1 800 Вт 1 500 Вт 1 920 Вт 1 600 Вт 1 800 Вт
Геометрия излучения направленная 60 × 40 панорамная 360 х (2 × 20) направленная 60 × 40 панорамная 360 х (2 × 20) направленная 60 × 40
Размер фокусного пятна 2,5 × 2,5 0,8 × Ø5 2,5 × 2,5 0,8 × Ø5 2,6 × 2,6
Фильтрация 3 (Al) + 0,4 (Ni) 4 мм Al +0,4 мм Ni 3 (Al) + 0,4 (Ni) 4 мм Al +0,4 мм Ni 5 (Al) + 0,4 (Ni)
Наличие встроенного коллиматора есть нет есть нет есть
Рабочий цикл при температуре окружающей среды 40 °С 100% 100 % 100% 100 % 100%
Температура эксплуатации -25 до +70 °С -20 до +70 °С - 25 до +70 °С -20 до +70 °С -25 до +70 °С
Температура хранения -40 до +80 °С -40 до +80 °С -40 до +80 °С -40 до +80 °С -40 до +80 °С
Проникновение по стали при максимальной интенсивности излучения. (FFD=700мм, Film D7Pb, D=1,5, T=20мин) 63 мм 60 мм 69 мм 66 мм 82 мм
Габаритные размеры Ø346 × 831 Ø346 × 831 Ø346 × 831 Ø346 × 831 Ø400 × 930
Масса генератора 28 кг 27 кг 28 кг 27 кг 46 кг
