Рентгеновский аппарат ICM SITE-X C1802S

SITE-X C1802S — компактный переносной рентгеновский аппарат с панорамной геометрией излучения. Предназначен для промышленной дефектоскопии технологических изделий и трубопроводов в производственных и полевых условиях. Диапазон анодного напряжения 50 – 180 кВ. Максимальное проникновение по стали составляет 16,5 мм на фокусном расстоянии 700 мм с применением плёнки Agfa D7+Pb, оптическая плотность снимка 1.5, время экспозиции 10 минут.

Генератор SITE-X C1802S по типу питания рентгеновской трубки относится к полупериодным аппаратам, которые содержат повышающий трансформатор, но не имеют умножителя. Характер излучения — импульсный, с большой длительностью импульса. Регулировка анодного тока возможна в диапазоне от 1 до 3 мА с шагом 0.1 мА. При работе на полной мощности максимальный ток трубки составляет 2 мА.

Портативный моноблок

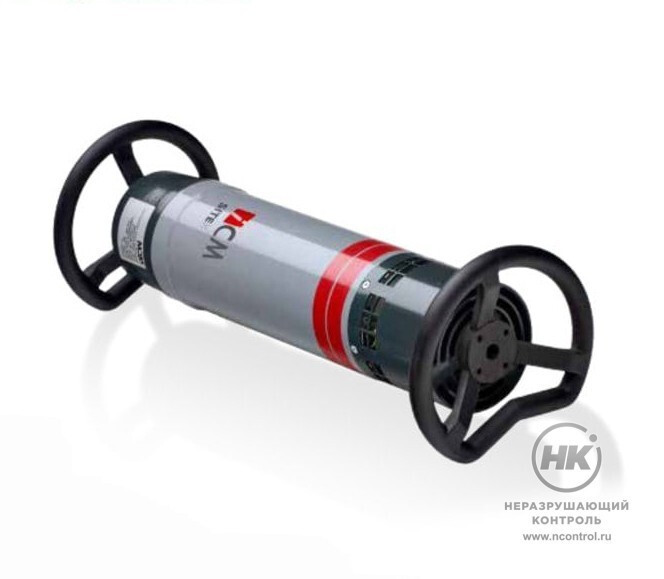

Блок излучателя SITE-X C1802S сверхкомпактный и лёгкий, его масса без защитных колец составляет всего 9,5 кг. Аппарат подходит для контроля различных тонкостенных изделий и трубопроводов малого диаметра, его удобно перемещать по цеху или позиционировать относительно сварного соединения. Портативность генератора делает возможным исследование труднодоступных участков, а защита корпуса по классу IP65 обеспечивает надёжную работу в полевых условиях.

Габаритные размеры генератора SITE-X C1802S

Внутренние конструктивные особенности также способствуют уменьшению веса моноблока. SITE-X C1802S оснащён рентгеновской трубкой со стержневым анодом, при этом фокусное пятно располагается вне изолирующей среды SF-6. Такая конфигурация позволила сократить объём свинца, необходимый для стандартной радиационной защиты.

Система охлаждения аппаратов SITE-X снижает температуру анода в два раза, что увеличивает длительность непрерывной работы генератора. Облегчённые версии на 180 кВ из-за уменьшенных массогабаритных характеристик имеют меньшую мощность, малый размер радиатора и соответственно меньший рабочий цикл. Модели C1802S соответствует продолжительность рабочего цикла 50% на открытом воздухе при +30 °C.

Однородность излучения

Все панорамные рентгеновские аппараты ICM SITE-X оборудованы запатентованной автоматической системой коррекции пучка излучения. Идеальная однородность гарантируется благодаря регулировке контура обратной связи в реальном времени, а значение EMR (Eccentric Means Ratio), достигаемое на плёнках, составляет менее 5%. Соответственно, нет необходимости компенсировать неоднородность луча путём центрирования генератора, что сокращает его подготовку к работе.

Направление выхода излучения перпендикулярно оси моноблока. Окно обозначено двумя красными линиями с наружной стороны корпуса SITE-X C1802S. Форма пучка — прямая, круговая, с углом 360°×40°(2×20°). Оптическое фокусное пятно размером Ø4×0,5 мм по EN12543 смещено относительно центральной оси к краю блока излучателя.

История версий

Компания ICM начала развивать свою продуктовую линейку с выпуска панорамных рентгеновских генераторов. Значительное расширение ассортимента SITE-X произошло в 1995-1998 годах за счёт появления серии устройств с выходным напряжением от 180 до 360 кВ. Технологические возможности определялись на каждом этапе разработки, исходя из качества, общей надёжности и необходимости значительного увеличения срока службы рентгеновской трубки.

Ранее модельный ряд панорамных рентгенаппаратов SITE-X насчитывал 10 вариантов устройств, в том числе три версии SITE-XS на 200, 225 и 250 кВ. В настоящее время выпускаются только аппараты C1802S, C3005 и C3205, которые оказались наиболее востребованы среди пользователей. Данные модификации генераторов выделены в сравнительной таблице.

Модель C1802 C2004 C2254 C2504 C3003 C3203 C3603

Диапазон анодного напряжения

50 – 180 кВ

 70 – 200 кВ  70 – 225 кВ  70 – 250 кВ  90 – 300 кВ  90 – 320 кВ  120 – 360 кВ

Диапазон анодного тока

1 – 3 мА

 1 – 7 мА  1 – 7 мА  1 – 5 мА  1 – 5 мА  1 – 5 мА  1 – 5 мА

Ток трубки при полной мощности

2,0 мА

4,5 мА 4,0 мА 3,6 мА 3,0 мА 2,8 мА 2,5 мА

Фокусное пятно

Ø4×0,5 мм

Ø5×0,8 мм Ø5×0,8 мм Ø5×0,8 мм Ø5×0,8 мм  Ø5×0,8 мм  Ø6×1,0 мм

Проникновение в сталь

11 мм

32 мм 39 мм 46 мм 54 мм 58 мм  69 мм

Рабочий цикл при +30 °С

50%

100% 100% 100% 100% 100%  60%

Габариты

Ø250×653 мм

Ø248×697 мм Ø248×697 мм Ø248×697 мм Ø346×831 мм Ø248×757 мм Ø280×875 мм
 Масса (без колец)

9,5 кг

28 кг 28 кг 28 кг 32 кг 32 кг  48 кг

Блок управления SCU 286

Стандартный блок питания и управления для генераторов SITE-X и SITE-XS разработан на основе промышленных печатных плат, выполненных с помощью поверхностного монтажа компонентов (SMD — Surface Mounted Device). Технология тропикализации защищает электронные платы от агрессивных воздействий, таких как избыточная влажность, пыль, удары и вибрация, коррозионные среды, химические продукты и высокие температуры.

Эргономичная конструкция пульта SCU 286 обеспечивает высокий уровень надёжности в процессах эксплуатации, транспортировки, обслуживания и хранения устройства. Его корпус имеет защиту класса IP65 от атмосферных воздействий. Все номинальные технические параметры блока выполняются при температуре окружающей среды от -25 до +55 °С.



IP65

Рабочая температура окружающей среды

Функциональные особенности

Благодаря встроенной системе прямого измерения высокого напряжения, подаваемого рентгеновским генератором, SCU 286 гарантирует точность в отношении радиологических параметров. На основе полученных данных устройство управления поддерживает стабильность значений миллиампер и киловольт с точностью до ±0,5% в любом выбранном диапазоне.

Транзисторная схема питания SCU 286 позволяет оператору не волноваться о характеристиках электросети или генераторной установки, к которой он подключен. Блок управления защищён от колебаний напряжения, что способствует стабильности и высокому качеству экспонирования.

Интерфейс оператора

Передняя панель блока управления покрыта слоем высокопрочного полиэстера. На ней размещена 16-клавишная сенсорная клавиатура, а также крупные и яркие световые индикаторы, переключатели и кнопки, отвечающие за включение устройства, переключение блокировки, запуск и остановку экспозиции. Яркий дисплей, защищённый экраном с антибликовым покрытием, отображает актуальную для оператора информацию. Среднеквадратичное и пиковое напряжение, частоту тока, внутреннюю температуру, дату и время, функции выбора языка или часового пояса можно запросить или обновить с клавиатуры.

Для предотвращения несанкционированного использования в блоке SCU 286 предусмотрена свободно программируемая система кодов доступа на трёх уровнях: супервизор, оператор и сервисный инженер. Каждый уровень ограничивает доступ к определённым функциям. Отключаемая при необходимости, данная система безопасности по умолчанию неактивна.

Работа с данными

Чтобы сократить количество тестовых снимков до минимума, оператор может воспользоваться архивом стандартных экспозиций, сделанных во время предыдущих сеансов рентгенографии. Все радиологические параметры сохраняются в памяти нажатием одной кнопки: значения силы и напряжения тока, время экспозиции, тип и плотность плёнки, фокусное расстояние, тип материалов, контролируемая толщина. Содержимое базы данных можно легко распечатать или передать от одного блока управления SCU 286 к другому через последовательную связь RS232.

Встроенное программное обеспечение для технической диагностики и обслуживания определяет причину любого отказа устройства в течение нескольких секунд с погрешностью менее 5%. Большинство проблем можно решить на месте путём замены платы или компонента, указанного программой.

Габаритные размеры пульта управления SCU 286

Комплектация

  • рентгеновский генератор SITE-X C1802S;

  • блок питания и управления SCU286;

  • соединительный кабель 20 м;

  • сетевой кабель 10 м;



  • руководство по эксплуатации;
  • комплект документов;
  • сумка для кабелей;
  • транспортировочный контейнер.

Аксессуары

Для рентгеновских генераторов SITE-X и SITE-XS доступен широкий спектр принадлежностей. Они были разработаны специалистами в области неразрушающего контроля и для них. Все аксессуары прошли испытания в самых сложных полевых условиях и доказали свою эффективность и надёжность. Всё — от сигнальной лампы до транспортировочного ящика — было создано, чтобы упростить рабочий процесс и повысить его продуктивность.

Сигнальная лампа

Выносное сигнальное устройство с красным мигающим фонарём, выполненное в усиленном корпусе. Крепится к блоку управления SCU286 с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. Основание конструкции имеет резьбу стандарта 1/4-20UNC, что позволяет устанавливать лампу на штатив-треногу либо на магнитную опору.


Габариты 160×135 мм. Масса 3 кг.

Аудиовизуальная сигнализация

Выносное сигнальное устройство, на панели которого установлен красный мигающий фонарь и блок звуковой сирены с уровнем громкости 102 дБ. Соединяется с пультом управления SCU286 с помощью кабеля длиной 20 метров. Основание конструкции имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

Габариты 280×180×170 мм. Масса 3 кг.

Штатив треножный

Совместим со световым и звуковым сигнальными устройствами. Для максимальной прочности и устойчивости складные телескопические ножки закреплены вокруг центральной стойки, высота регулируемая: от 50 до 140 см. Головка имеет стандартное крепление, как у штативов для камер.

Длина в сложенном виде 56 см.
Масса 0,91 кг.

Коллиматор

Представляет собой состоящее из двух частей кольцо на свинцовой основе с экраном-заглушкой. Коллиматор может быть закреплён по периметру панорамного генератора SITE-X для формирования направленного пучка рентгеновского излучения.

Соединительный кабель

Позволяет установить USB-соединение между блоком управления SCU286 и персональным компьютером. Это делает возможным управление работой рентгеновских генераторов SITE-X и SITE-XS через интерфейс ПК.

Транспортировочный ящик ALUCASE

Это большой алюминиевый кейс для безопасной транспортировки рентгеновских аппаратов SITE-X и SITE-XS. Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора, одного блока управления, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров и одного аудиовизуального сигнального устройства со штативом.

Технические характеристики моноблока SITE-X C1802

Геометрия излучения

панорамная

Электропитание

от батареи кроулера

Диапазон выходного напряжения

50 – 180 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки 1 – 3 мА
Ток трубки при полной мощности 2,0 мА
Шаг выбора тока трубки 0,1 мА
Максимальный полезный угол излучения 360°×40°(2×20°)
Размер оптического фокального пятна (EN12543) Ø4×0,5 мм
Собственная фильтрация эквив. 3,5 мм (Al)
Встроенный коллиматор нет
Рабочий цикл при температуре окружающей среды +30 °С 50%
Проникновение в сталь (FFD=700 мм, D7+pb, D=1.5, T=10 мин) 24 мм
Микроконтроллер для измерения значений кВ и мА  есть
Доза утечки на расстоянии 1 м на полной мощности < 2,0 мЗв/ч
Давление изоляции SF6 при +20 °С  5,0 кг/см2
Напряжение питания охлаждающего вентилятора 24 В постоянного тока
Уровень пылевлагозащиты IP65
Защитные кольца нет
Положение соединительной розетки аксиальное
Диапазон рабочих температур от -25 до +70 °С
Диапазон температур хранения от -40 до +80 °С
Габаритные размеры Ø 250×653 мм
Масса без защитных колец 9,5 кг

Технические характеристики блока управления SCU 286

Прямое измерение кВ / мА

есть, с точностью ±0,5%

Одновременное отображение измерений и настроек

есть
Шаг настройки напряжения, тока, времени экспозиции
1.0 кВ, 0.1 мА, 1.0 сек
Диапазон установки времени экспозиции
1 сек – 99 мин 59 сек
Контрольные световые индикаторы
3 шт. (питание включено, рентген включен, безопасность)
Независимые кнопки СТАРТ и СТОП
есть
Двухпозиционный поворотный переключатель с ключом безопасности
рентген ВКЛ / РЕЖИМ ОЖИДАНИЯ
Двухпозиционный главный поворотный переключатель
включение / выключение сети
Вакуумные флуоресцентные дисплеи высокой яркости (VFD)
2×20 с антибликовым экраном
Предварительный нагрев
автоматически
Калькулятор времени экспозиции (материал, FFD, пленка, плотность, кВ, мА, время
опционально
Объём памяти стандартных экспозиций
 5 000, с расширением до 20 000
Параметры экспозиции, сохраняемые в памяти
кВ, мА, время, пленка, FFD, толщина, оптическая плотность снимка, материалы
Поиск стандартных снимков по критериям выбора
есть, 7 критериев
Печать и передача между SCU286 базы данных
есть, последовательный интерфейс RS232
Тип источника питания
 сеть, электрогенератор
Диапазон напряжения питания
от 198 до 264 В переменного тока
Диапазон частот питающей сети
от 45 до 66 Гц
Минимальный коэффициент мощности
> 0,7%
Максимальный среднеквадратичный ток сети (300 кВ / 6 мА – SITEX D3006)
12 А при 220 В переменного тока
Точность контроля сети
±0,2%
Диапазон рабочих температур
от -25 до +55 °С
Диапазон температур хранения
от -40 до +80 °С
Класс защиты
IP65
Ручка для переноски / опора / резиновый амортизатор
есть
Габариты без ручки
355×157×520 мм
Масса  14 кг
