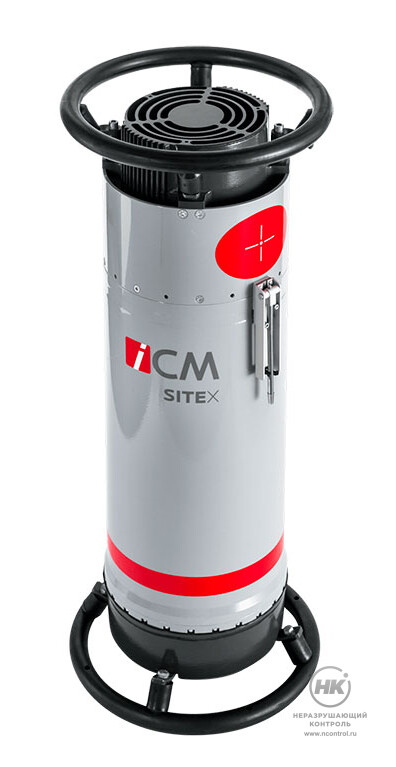

Рентгеновский аппарат ICM SITE-X D3006

SITE-X D3006 — переносной рентгеновский аппарат, предназначенный для промышленной дефектоскопии в производственных и полевых условиях. Имеет направленную геометрию излучения. Анодное напряжение регулируется в диапазоне 90 – 300 кВ. Максимальное проникновение по стали составляет 69 мм при стандартных условиях: FFD=700 мм, плёнка  Agfa D7+Pb, D=1.5, экспозиция 10 мин. Внесён в реестр средств НК ПАО «Газпром».

 Генератор SITE-X D3006 по характеру излучения относится к полупериодным аппаратам. Дискретность настройки выходного напряжения — 1 кВ. Анодный ток регулируется с точностью до 0.1 мА в диапазоне от 1 до 6 мА. Значения напряжения и тока можно настроить под конкретную толщину и таким образом задать оптимальный режим экспозиции. Ключевые характеристики устройства отражены в наименовании модели.

Устройство и принцип работы

Аппарат SITE-X D3006 оборудован стеклянной рентгеновской трубкой со стержневым анодом. Фокусное пятно вынесено за пределы высоковольтного генератора с элегазовой изоляцией. Такая конфигурация позволяет значительно сократить объём свинца, необходимый для стандартной радиационной защиты, а следовательно — уменьшить вес моноблока излучателя.

Принципиальная схема питания трубки в полупериодных рентгенаппаратах схожа с аппаратами постоянного потенциала и так же основана на явлении термоэлектронной эмиссии. Однако полупериодные аппараты используют более простую схему преобразования высокого напряжения, когда для питания трубки задействована только половина синусоиды. Это даёт возможность одновременно выставить максимальное напряжение и максимальный ток, не перегревая генератор.

Рентгеновская трубка Lohmann на 300 кВ / 6 мА для генератора SITE-X D3006

Производительность контроля

Полупериодные рентгеновские аппараты технически представляют собой следующую ступень развития после импульсных и в разы превосходят их по скорости работы и по качеству получаемых рентгенограмм. Однако из-за особенностей питания трубки они выдают в два раза меньшую дозу по сравнению с рентгенаппаратами постоянного потенциала при одинаковых параметрах экспозиции.
Поэтому получение изображения также займёт примерно вдвое больше времени.

Сравнение производительности генератора SITE-X D3006 и других типов аппаратов приведено в статье нашего блога о критериях выбора рентгеновского аппарата.

Аппарат SITE-X D3006 имеет 100% цикл работы на максимальном режиме. На открытом воздухе можно проводить контроль в полностью безопасных условиях даже при температуре +30 °C. Такую продолжительность рабочего цикла обеспечивает инновационная система охлаждения, разработанная бельгийскими инженерами. Высокоэффективный теплообменник снижает температуру анода на 50%, что даёт возможность пользоваться генератором, не дожидаясь его остывания.

Геометрия излучения

Окно выхода рентгеновского излучения обозначено красным эллипсом с наружной стороны корпуса моноблока SITE-X D3006. Максимально полезный угол выхода пучка составляет 60°×40°. Оптическое фокусное пятно имеет диаметр 2,5 мм согласно европейскому стандарту EN12543. Блок излучателя оснащён телескопическим центрирующим устройством, а также системой автоматической коррекции пучка излучения.

Встроенный коллиматор

Направленные рентгеновские аппараты серии SITE-X напряжением более 200 кВ содержат встроенный коллиматор с четырьмя диафрагмами и свинцовой заглушкой. Производитель называет устройство «каруселью», так как смена текущего положения происходит за счёт его поворота вокруг оси блока излучателя. Верньер с 5 позиционными делениями располагается под углом в 180° от окна выхода излучения.

Позиция 0 отвечает максимальной апертуре пучка. Диафрагмы позиций 1 – 3 откалиброваны под размеры наиболее часто используемых плёнок при FFD=700 мм. По требованию заказчика возможно изготовление диафрагм индивидуальных размеров для специальных применений. Свинцовая заглушка в позиции 4 служит для уменьшения интенсивности ионизирующего излучения во время прогрева или тренировки аппарата.

Карусельная система массой всего 1 кг способна заменить до 15-20 кг различных внешних устройств. Коллиматор встроен в моноблок SITE-X D3006, поэтому его невозможно случайно потерять на рабочем участке. Данная разработка компании ICM облегчает проведение рентгеновского контроля и позволяет обойтись без использования дополнительных хрупких и занимающих много места аксессуаров.




60°×40°


Максимально полезный угол раскрытия рентгеновского пучка

Габаритные размеры генератора SITE-X D3006

Соответствие стандартам

Полупериодные аппараты SITE-X с максимальным напряжением от 300 кВ внесены в перечень оборудования для неразрушающего контроля качества сварных соединений, сформированный специалистами предприятия «Газпром». Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017 регламентированная радиационная толщина для SITE-X D3006 составляет до 63 мм по стали в направлении просвечивания. Допускается экспонирование через одну стенку, через две стенки, а также на эллипс.

Генератор SITE-X D3006 имеет сертификацию PTB и соответствует европейским нормативам на использование рентгеновского оборудования. По результатам испытаний соблюдены предписания общих правил защиты от ионизирующего излучения: максимальная локальная доза, установленная для нагрузки в единицу времени в 21 600 мА/час, с закрытым выходным окном на расстоянии в 1 м от фокусного пятна составила 9 mSv/час.

Блок управления SCU 286

Стандартный блок питания и управления для генераторов SITE-X и SITE-XS разработан на основе промышленных печатных плат, выполненных с помощью поверхностного монтажа компонентов (SMD — Surface Mounted Device). Технология тропикализации защищает электронные платы от агрессивных воздействий, таких как избыточная влажность, пыль, удары и вибрация, коррозионные среды, химические продукты и высокие температуры.

Эргономичная конструкция пульта SCU 286 обеспечивает высокий уровень надёжности в процессах эксплуатации, транспортировки, обслуживания и хранения устройства. Его корпус имеет защиту класса IP65 от атмосферных воздействий. Все номинальные технические параметры блока выполняются при температуре окружающей среды от -25 до +55 °С.



IP65

Рабочая температура окружающей среды

Функциональные особенности

Благодаря встроенной системе прямого измерения высокого напряжения, подаваемого рентгеновским генератором, SCU 286 гарантирует точность в отношении радиологических параметров. На основе полученных данных устройство управления поддерживает стабильность значений миллиампер и киловольт с точностью до ±0,5% в любом выбранном диапазоне.

Транзисторная схема питания SCU 286 позволяет оператору не волноваться о характеристиках электросети или генераторной установки, к которой он подключен. Блок управления защищён от колебаний напряжения, что способствует стабильности и высокому качеству экспонирования.

Интерфейс оператора

Передняя панель блока управления покрыта слоем высокопрочного полиэстера. На ней размещена 16-клавишная сенсорная клавиатура, а также крупные и яркие световые индикаторы, переключатели и кнопки, отвечающие за включение устройства, переключение блокировки, запуск и остановку экспозиции. Яркий дисплей, защищённый экраном с антибликовым покрытием, отображает актуальную для оператора информацию. Среднеквадратичное и пиковое напряжение, частоту тока, внутреннюю температуру, дату и время, функции выбора языка или часового пояса можно запросить или обновить с клавиатуры.

Для предотвращения несанкционированного использования в блоке SCU 286 предусмотрена свободно программируемая система кодов доступа на трёх уровнях: супервизор, оператор и сервисный инженер. Каждый уровень ограничивает доступ к определённым функциям. Отключаемая при необходимости, данная система безопасности по умолчанию неактивна.

Работа с данными

Чтобы сократить количество тестовых снимков до минимума, оператор может воспользоваться архивом стандартных экспозиций, сделанных во время предыдущих сеансов рентгенографии. Все радиологические параметры сохраняются в памяти нажатием одной кнопки: значения силы и напряжения тока, время экспозиции, тип и плотность плёнки, фокусное расстояние, тип материалов, контролируемая толщина. Содержимое базы данных можно легко распечатать или передать от одного блока управления SCU 286 к другому через последовательную связь RS232.

Встроенное программное обеспечение для технической диагностики и обслуживания определяет причину любого отказа устройства в течение нескольких секунд с погрешностью менее 5%. Большинство проблем можно решить на месте путём замены платы или компонента, указанного программой.

Габаритные размеры пульта управления SCU 286

Комплектация

  • рентгеновский генератор SITE-X D3206;

  • блок питания и управления SCU286;

  • соединительный кабель 20 м;

  • сетевой кабель 10 м;



  • руководство по эксплуатации;
  • комплект документов;
  • сумка для кабелей;
  • транспортировочный контейнер.

Аксессуары

Для рентгеновских генераторов SITE-X и SITE-XS доступен широкий спектр принадлежностей. Они были разработаны специалистами в области неразрушающего контроля и для них. Все аксессуары прошли испытания в самых сложных полевых условиях и доказали свою эффективность и надёжность. Всё — от сигнальной лампы до транспортировочного ящика — было создано, чтобы упростить рабочий процесс и повысить его продуктивность.

Сигнальная лампа

Выносное сигнальное устройство с красным мигающим фонарём, выполненное в усиленном корпусе. Крепится к блоку управления SCU286 с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. Основание конструкции имеет резьбу стандарта 1/4-20UNC, что позволяет устанавливать лампу на штатив-треногу либо на магнитную опору.


Габариты 160×135 мм. Масса 3 кг.

Аудиовизуальная сигнализация

Выносное сигнальное устройство, на панели которого установлен красный мигающий фонарь и блок звуковой сирены с уровнем громкости 102 дБ. Соединяется с пультом управления SCU286 с помощью кабеля длиной 20 метров. Основание конструкции имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

Габариты 280×180×170 мм. Масса 3 кг.

Штатив треножный

Совместим со световым и звуковым сигнальными устройствами. Для максимальной прочности и устойчивости складные телескопические ножки закреплены вокруг центральной стойки, высота регулируемая: от 50 до 140 см. Головка имеет стандартное крепление, как у штативов для камер.

Длина в сложенном виде 56 см.
Масса 0,91 кг.

Коллиматор

Представляет собой состоящее из двух частей кольцо на свинцовой основе с экраном-заглушкой. Коллиматор может быть закреплён по периметру панорамного генератора SITE-X для формирования направленного пучка рентгеновского излучения.

Соединительный кабель

Позволяет установить USB-соединение между блоком управления SCU286 и персональным компьютером. Это делает возможным управление работой рентгеновских генераторов SITE-X и SITE-XS через интерфейс ПК.

Транспортировочный ящик ALUCASE

Это большой алюминиевый кейс для безопасной транспортировки рентгеновских аппаратов SITE-X и SITE-XS. Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора, одного блока управления, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров и одного аудиовизуального сигнального устройства со штативом.

Технические характеристики моноблока SITE-X D3006

Геометрия излучения

направленная

Электропитание

от сети

Диапазон выходного напряжения

90 – 300 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки 1 – 6 мА
Ток трубки при полной мощности 6,0 мА
Шаг выбора тока трубки 0,1 мА
Максимальный полезный угол излучения 60°×40° эллиптический
Размер оптического фокального пятна (EN12543) 2,5×2,5 мм
Собственная фильтрация 2,5 мм (Al) + 0,4 мм (Ni)
Встроенный коллиматор есть (4+1)
Рабочий цикл при температуре окружающей среды +30 °С 100%
Проникновение в сталь (FFD=700 мм, D7+pb, D=1.5, T=10 мин) 69 мм
Микроконтроллер для измерения значений кВ и мА есть
Доза утечки на расстоянии 1 м на полной мощности < 10 мЗв/ч
Давление изоляции SF6 при +20 °С 5,0 кг/см2
Напряжение питания охлаждающего вентилятора 24 В постоянного тока
Уровень пылевлагозащиты IP65
Защитные кольца 2 шт.
Положение соединительной розетки аксиальное/радиальное
Диапазон рабочих температур от -25 до +70 °С
Диапазон температур хранения от -40 до +80 °С
Габаритные размеры Ø 346×831 мм
Масса без защитных колец 31 кг

Технические характеристики пульта управления SCU 286

Прямое измерение кВ / мА

есть, с точностью ±0,5%

Одновременное отображение измерений и настроек есть
Шаг настройки напряжения, тока, времени экспозиции 1.0 кВ, 0.1 мА, 1.0 сек
Диапазон установки времени экспозиции 1 сек – 99 мин 59 сек
Контрольные световые индикаторы 3 шт. (питание включено, рентген включен, безопасность)
Независимые кнопки СТАРТ и СТОП есть
Двухпозиционный поворотный переключатель с ключом безопасности рентген ВКЛ / РЕЖИМ ОЖИДАНИЯ
Двухпозиционный главный поворотный переключатель включение / выключение сети
Вакуумные флуоресцентные дисплеи высокой яркости (VFD) 2×20 с антибликовым экраном
Предварительный нагрев автоматически
Калькулятор времени экспозиции (материал, FFD, пленка, плотность, кВ, мА, время) опционально
Объём памяти стандартных экспозиций 5 000, с расширением до 20 000
Параметры экспозиции, сохраняемые в памяти кВ, мА, время, пленка, FFD, толщина, оптическая плотность снимка, материалы
Поиск стандартных снимков по критериям выбора есть, 7 критериев
Печать и передача между SCU286 базы данных есть, последовательный интерфейс RS232
Тип источника питания сеть, электрогенератор
Диапазон напряжения питания от 198 до 264 В переменного тока
Диапазон частот питающей сети от 45 до 66 Гц
Минимальный коэффициент мощности > 0,7%
Максимальный среднеквадратичный ток сети (300 кВ / 6 мА – SITEX D3006) 12 А при 220 В переменного тока
Точность контроля сети ±0,2%
Диапазон рабочих температур от -25 до +55 °С
Диапазон температур хранения от -40 до +80 °С
Класс защиты IP65
Ручка для переноски / опора / резиновый амортизатор есть
Габариты без ручки 355×157×520 мм
Масса 14 кг
