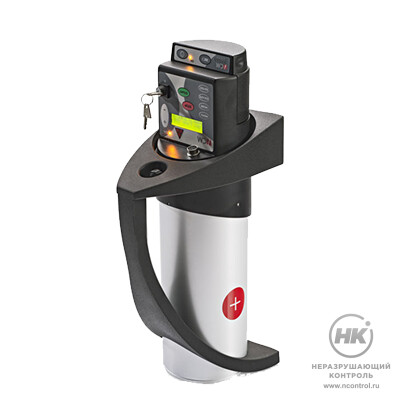

Переносной рентгеновский аппарат ICM CP120B

CP120B — портативный рентгеновский генератор постоянного потенциала, работающий от встроенного аккумулятора. Максимальное время непрерывной экспозиции: 300 секунд. Напряжение регулируется в диапазоне от 40 до 120 кВ. Имеет боковой выход излучения и малое фокусное пятно. Удобен для мобильной работы на труднодоступных участках. Поддерживает дистанционное управление. Оптимизирован для использования в составе систем цифровой радиографии.

Батарейные генераторы серии CP были представлены производителем на мировом рынке в 2002-2003 годах и стали первыми автономными аппаратами постоянного потенциала в линейке ICM. Высокочастотная регулировка позволяет получать стабильную и воспроизводимую дозу рентгеновского излучения. Кроме того, можно гибко настраивать выходное напряжение и ток, а повышенная теплоёмкость обеспечивает более длительные рабочие циклы, в отличие от импульсных аппаратов.

При сверхкомпактном размере и небольшом весе CP120B способен просвечивать 10 мм стали или 60 мм алюминия за очень короткое время воздействия — порядка 1 минуты, при условиях: SFD/SDD=400 мм, плёнка D7, оптическая плотность D=2.



300 сек

Максимальная длительность экспозиции

Номограмма рентгеновского генератора CP120B

Генератор имеет защитную блокировку, поддерживает интеграцию с внешними средствами безопасности, включая сирены, сигнальные огни и дверные выключатели, например, при использовании в цеху или рентгенозащитной камере. При необходимости можно подключить внешний источник питания.

Преимущества работы с генератором CP120B

Питание от аккумулятора

CP120B оснащён литий-ионной батареей, которая обеспечивает 25 мин суммарного времени экспонирования без подзарядки. Всего 1 час требуется для того, чтобы зарядить батарею и получить полностью работоспособный генератор.

С 2019 года компания ICM выпускает новый аккумулятор для аппаратов серии CP Battery. Он идентичен предыдущей модели, однако вмещает один дополнительный ампер-час, что увеличивает ёмкость до 2,6 А/ч. Это усовершенствование позволило продлить время автономной работы до 25 минут по сравнению с первоначальными 15 минутами.

Аккумулятор для серии CP Battery

Компактный и лёгкий моноблок

Рентгеновские аппараты ICM серии CP Battery представляют собой ультрапортативное решение для промышленной радиографии. Масса генератора CP120B без рукоятки составляет всего 7,5 кг. Компактные размеры моноблока позволяют адаптироваться к узким или труднодоступным местам, исследовать сложные мелкие детали различных конструкций и работать на высотных участках.

Габаритные размеры генератора CP120B с рукояткой

Удобство позиционирования

Генератор CP120B поставляется с прочной амортизирующей рукояткой для переноски, чтобы работа на участке шла быстрее, точнее и проще.

Форма основания ручки позволяет легко установить аппарат на трубу для проведения инспекции. Моноблок также можно расположить вертикально, поставив его на плоскость торцевой части.

Корпус генератора с боковым выходом излучения может поворачиваться на 360° внутри рукоятки. Это обеспечивает простоту позиционирования устройства с учётом направления рентгеновского луча. Для поворота нужно ослабить винты в рукоятке, затем установить моноблок в нужное положение и зафиксировать, затянув винты.


Благодаря данной возможности во многих случаях не требуется штатив для достижения нужного положения генератора. Поворот корпуса и угол раскрытия пучка позволяют размещать аппарат достаточно близко к контролируемому объекту. Уменьшается деформация изображения, возникающая в результате рассеивания, и оператор получает снимки лучшего качества, так как в процессе контроля используется полная энергия рентгеновского излучения.

Широкий телесный угол

Линейка устройств CP Battery имеет более широкий угол раскрытия рентгеновского пучка, чем большинство аналогов с батарейным питанием. Для CP120B максимально полезный угол составляет 50°×50°. Это позволяет оператору разместить генератор ближе к активной области детектора, при этом все еще покрывая рентгеновскими лучами всю поверхность. Такая конфигурация способствует лучшему проникновению в плотные материалы, которые обычно трудно исследовать с помощью рентгеновского контроля.

Малое фокусное пятно

Размер фокусного пятна непосредственно влияет на качество рентгенографии, к примеру, увеличение пятна приводит к более размытому изображению. Серия генераторов CP Battery обладает одним из самых маленьких фокусных пятен, доступных на рынке.

CP120B имеет пятно размером 0,8×0,5 мм согласно EN12543, что позволяет получить точное изображение с высоким разрешением.

Встроенная панель управления

Батарейные моноблоки ICM имеют встроенную панель управления для точной настройки параметров экспозиции.

В отличие от импульсных генераторов, технология постоянного потенциала позволяет оператору настраивать для CP120B:
● диапазон мощности от 40 до 120 кВ с шагом 1 кВ;
● диапазон тока от 0,1 до 1,0 мА с шагом 0,1 мА;
● время экспозиции от 5 до 300 сек с шагом 5 сек.

Дистанционное управление

Благодаря наличию у CP120B последовательного порта RS232 значения кВ и мА, а также время экспозиции можно изменять на расстоянии. Это позволяет оператору работать с генератором с помощью ноутбука или планшета, находясь в безопасном месте. Данная коммуникация позволяет передавать текстовые команды на основе протокола режима эха. Кроме того, есть возможность оборудования моноблока для беспроводных операций с помощью модуля связи через Bluetooth.

Совместимость с комплексами цифровой радиографии
и плоскопанельными детекторами

Независимо от того, являетесь ли вы поклонником рентгеновской плёнки, компьютерной радиографии или цифровых технологий, вы можете использовать генераторы серии CP Battery. Они особенно эффективны в сочетании с цифровыми детекторами Go-Scan, разработанными для особых потребностей неразрушающего контроля: от контроля сплавов в аэрокосмической промышленности до исследования стальных труб в нефтегазовой отрасли.

Благодаря специализированному программному обеспечению Sherlock NDT для сенсорного экрана вы сможете извлечь максимум из батарейного генератора CP. Это интуитивно понятное и удобное ПО может быть установлено на различных платформах для управления цифровой рентгеновской системой: создание исследований, получение и обработка изображений и т.д.

Области применения CP120B

Этот сверхлёгкий, компактный и автономный рентгеновский аппарат постоянного потенциала является подходящим инструментом для различных задач неразрушающего контроля, которые требуют повторения коротких экспозиций. Если речь идёт о трубопроводах малого диаметра (до 100 мм), то аппарат хорошо справляется с просвечиванием большого количества стыков за ограниченное время и позволяет получить отличные снимки с высокой выявляемостью.

Аппарат CP120B незаменим для проверок технологических участков с ограниченным доступом. Например, нефтехимические установки представляют собой сложное место для осмотра со всеми его маленькими и изогнутыми трубопроводами, поднимающимися на несколько метров вверх. Генератор линейки CP Battery остаётся лучшим решением для таких случаев. А класс защиты корпуса IP54 даёт возможность работать на открытом воздухе.

В сочетании с FLATSCAN 15, FLATSCAN 30 и другими цифровыми рентгеновскими детекторами батарейные генераторы CP могут входить в состав оборудования для систем безопасности. Благодаря малому размеру оптического фокусного пятна они также могут использоваться для подробного анализа произведений искусства и понимания скрытой истории картин, скульптур и керамических артефактов.

Комплектация

  • рентгеновский генератор CP120B с аккумулятором;
  • зарядное устройство;
  • комплект документации;
  • кейс для транспортировки.

Аксессуары

Для рентгеновских генераторов CP120B и CP160B доступен широкий спектр принадлежностей. Работаете ли вы на открытом воздухе, в цеховых или лабораторных условиях — всегда найдётся дополнительный аксессуар, который подойдёт для решения ваших задач, облегчит рабочий процесс и повысит его продуктивность.

Штатив треножный из углеродного волокна

Штатив оборудован тремя телескопическими ножками и специализированным держателем для аппаратов ICM серии CP Battery, что позволяет упростить установку генератора к объекту контроля. Высота регулируется от 22 до 157 см. Подходит для работы в полевых условиях.

Длина в сложенном виде 62 см.
Масса 2,8 кг.



Внешний переключатель экспозиции

Предназначен для дистанционного запуска процесса экспозиции. Переключатель имеет двухпозиционный тумблер, встроенный в алюминиевую ручку. Кабель длиной 30 метров присоединяется к 6-контактному разъёму генераторов CP120B или CP160B.

Под заказ доступны другие варианты длины кабеля. Масса < 2 кг.



Коллиматор с заглушкой

Представляет собой кольцо на свинцовой основе со съёмным экраном-заглушкой.

Коллиматор можно использовать для ограничения рассеянного излучения и фильтрации низкоэнергетических лучей, что способствует улучшению качества изображения.

Свинцовая заглушка используется для блокировки рентгеновского излучения во время предварительного нагрева CP120B и CP160B.

Благодаря простой системе крепления легко осуществить монтаж и демонтаж конструкции.



Зарядное устройство

Разработано специально для быстрой зарядки литий-ионных аккумуляторов рентгеновских аппаратов CP120B или CP160B. На передней панели имеются светодиодные индикаторы: power-on/«питание включено», указывающий, что напряжение питания присутствует, а также индикатор заряда аккумулятора в виде батареи на 5 делений, отображающий ход цикла зарядки. На задней панели устройства находятся стандартный разъём питания IEC, выключатель и предохранитель.

Время полного заряда — 1 час.
Входное напряжение 100 – 240 В.
Рабочие температуры от 0 до +40 °С.
Масса 1,17 кг.



Внешний источник питания

При работе в помещении и наличии стандартной электрической розетки для питания генераторов CP можно воспользоваться сетью переменного тока без использования собственного аккумулятора аппарата. Комплект оборудования состоит из адаптера в форме оригинального аккумуляторного блока CP120B/CP160B и зарядного устройства, которые подключаются к рентгенаппарату с помощью кабеля. Имеется зелёный светодиодный индикатор, который загорается при включении в сеть.

Доступный диапазон входного напряжения
85 – 265 В.
Рабочие температуры от -20 до +60 °С.



Регулируемый коллиматор

Коллиматор сконструирован таким образом, чтобы вручную регулировать ширину пучка рентгеновского излучения генераторов CP120B и CP160B. Фокусировка рентгеновского луча обеспечивает его лучшее проникновение и снижение нежелательных эффектов шума или обратного рассеяния, которые могут исказить результаты контроля и осложнить их интерпретацию. Коллиматор устанавливается на аппарат с помощью специального крепления. Толщина свинца 0,5 мм. Проникновение в сталь с расстояния 20 см составляет 33 мм для CP120B и 45 мм для CP160B.

Габариты 125×125×16,5 мм. Масса 0,4 кг.



Сменный аккумулятор

 Аккумуляторные блоки последнего поколения состоят из литий-ионных элементов и оснащены встроенной системой мониторинга, которая обеспечивает более длительный срок службы аккумулятора. Устройства этого типа не имеют «эффекта памяти», поэтому их не нужно полностью разряжать перед следующей зарядкой. Индикатор состояния заряда подскажет пользователю о необходимости подзарядки батареи.

Характеристики: Li-ion, 37 В, 2.6 А/ч.
Температура эксплуатации от -20 до +50 °С.
Время зарядки — 1 час.



Технические характеристики

Геометрия излучения

направленная

Электропитание

съёмный аккумулятор

Тип выходного напряжения

постоянного потенциала

Диапазон выходного напряжения

40 – 120 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки

0,1 – 1,0 мА

Ток трубки при полной мощности 1,0 мА
Шаг выбора тока трубки 0,1 мА
Максимальная мощность на аноде 120 Вт
Максимальное время непрерывной экспозиции 300 сек
Максимальный полезный угол излучения 50°×50°
Размер оптического фокального пятна (EN12543) 0,8×0,5 мм
Собственная фильтрация эквив. 3,5 мм (Al)
Рабочий цикл нет фиксированного рабочего цикла, время работы ограничено только температурой генератора

Средний рабочий цикл при температуре окружающей среды 20 °С при отсутствии каких-либо охлаждающих агентов

генератор может работать до 15 мин, затем следует охлаждение в течение 2,5 часов
Проникновение в сталь (SFD/SDD=400 мм, D7, D=2, T=1 мин) 10 мм
Проникновение в алюминий (SFD/SDD=400 мм, D7, D=2, T=1 мин) 60 мм
Доза утечки на расстоянии 1 м на полной мощности < 2,0 мЗв/ч
Давление изоляции SF6 при +20 °С 6,0 кг/см2
Литий-ионный аккумулятор 37 В постоянного тока

Время работы на полной мощности до полного разряда батареи

15 мин при 20 °С

Регулируемое время предварительного нагрева 0 – 99 сек
Интерфейс RS232 есть
Интерфейс Bluetooth есть
Уровень пылевлагозащиты IP54

Диапазон рабочих температур

от -25 до +50 °С
Диапазон температур хранения от -40 до +80 °С
Габаритные размеры моноблока Ø 124×440 мм
Габаритные размеры с рукояткой 470×155×227 мм
Масса вместе с аккумулятором, без рукоятки 7,5 кг
