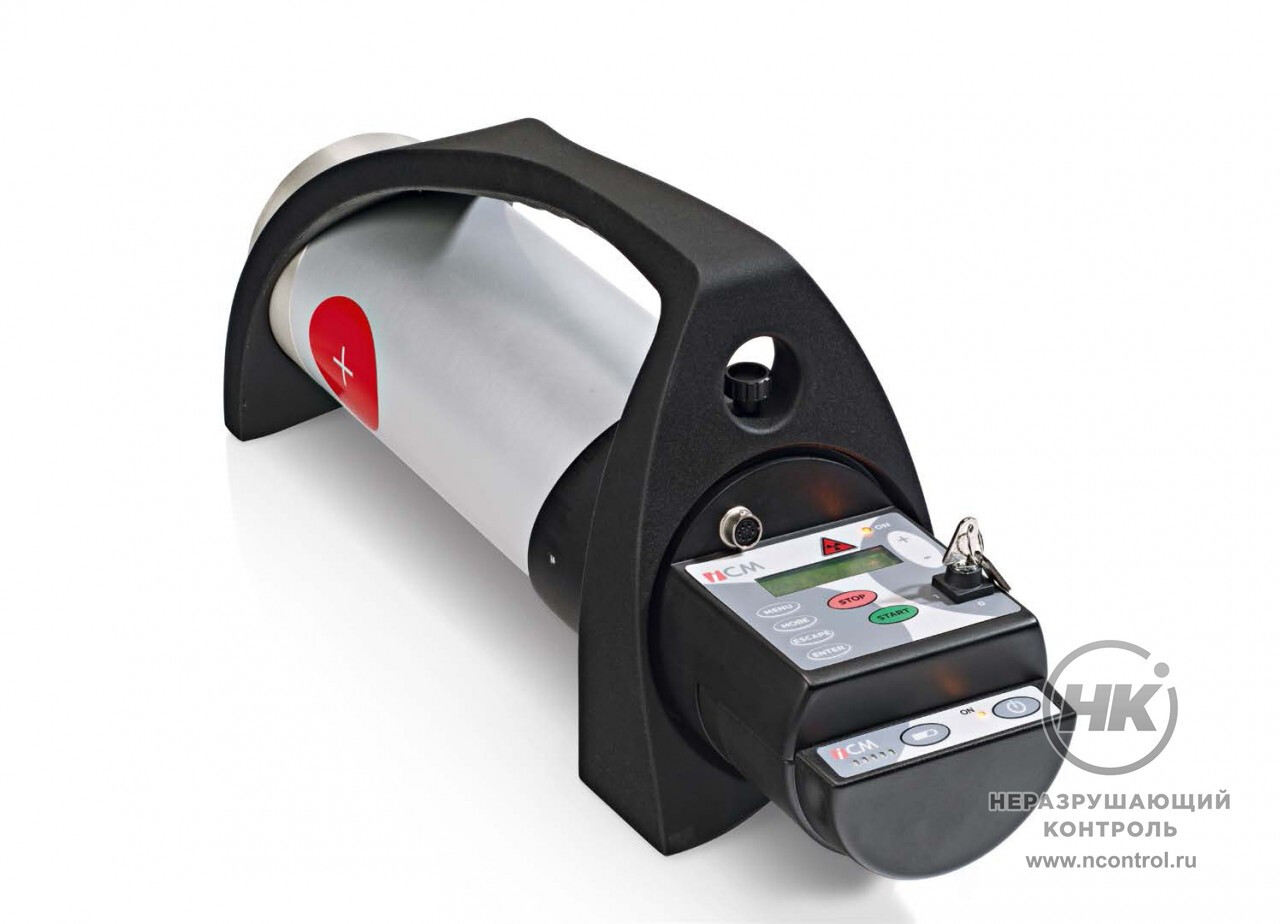

Переносной рентгеновский аппарат ICM CP160B

CP160B — портативный рентгеновский генератор постоянного потенциала, работающий от встроенной батареи. Максимальная длительность экспозиции: 300 секунд. Напряжение регулируется в диапазоне от 40 до 160 кВ. Аппарат имеет боковой выход излучения и малое фокусное пятно. Удобен для мобильной работы на труднодоступных участках. Поддерживает удалённое управление. Оптимизирован для применения в составе систем цифровой радиографии.

Батарейные генераторы серии CP были представлены производителем на мировом рынке в 2002-2003 гг. и являются первыми автономными аппаратами постоянного потенциала в линейке ICM. Устройство выдаёт стабильную и воспроизводимую дозу рентгеновского излучения и может работать непрерывно в течение нескольких минут без каких-либо перерывов в охлаждении, что позволяет выполнять несколько последовательных экспозиций.

При сверхкомпактном размере и небольшом весе CP160B способен просвечивать 21 мм стали или 100 мм алюминия за очень короткое время воздействия — порядка 1 минуты, при условиях: SFD/SDD=400 мм, плёнка D7, оптическая плотность D=2. Доступна гибкая регулировка выходного напряжения и тока.



300 сек

Максимальная длительность экспозиции

Номограмма рентгеновского генератора CP160B

Генератор имеет защитную блокировку, поддерживает интеграцию с внешними средствами безопасности, включая сирены, сигнальные огни и дверные выключатели, например, при использовании в цеху или рентгенозащитной камере. При необходимости можно подключить внешний источник питания.

Преимущества работы с генератором CP160B

Питание от аккумулятора

CP160B оснащён литий-ионным аккумулятором, заряда которого хватит на 25 мин суммарного времени экспонирования. Всего 1 час требуется для того, чтобы полностью зарядить батарею и получить готовый к использованию генератор.

С 2019 года компания ICM выпускает новый аккумулятор для аппаратов серии CP Battery. Он идентичен предыдущей модели, однако вмещает ещё один ампер-час, что увеличивает ёмкость до 2,6 А/ч. Это усовершенствование позволило добавить 10 дополнительных минут автономной работы к первоначальным 15 минутам.

Аккумулятор для серии CP Battery

Компактный и лёгкий моноблок

Рентгеновские аппараты ICM серии CP Battery представляют собой ультрапортативное решение для промышленной радиографии. Масса генератора CP160B без рукоятки составляет всего 9,2 кг. Компактные размеры моноблока позволяют оператору добраться к узким или труднодоступным местам, контролировать мелкие детали различных конструкций и работать на высотных участках.

Габаритные размеры генератора CP160B с рукояткой

Удобство позиционирования

Генератор CP160B поставляется с прочной амортизирующей рукояткой для транспортировки, чтобы работа на объекте шла быстрее и проще.

Основание ручки позволяет легко установить аппарат на трубу для проведения контроля. Моноблок также можно расположить вертикально, поставив его на плоскость торцевой части.

Корпус генератора с боковым выходом излучения может поворачиваться на 360° внутри рукоятки. Это обеспечивает простоту позиционирования устройства с учётом направления рентгеновского луча. Для поворота нужно ослабить винты в рукоятке, затем установить моноблок в нужное положение и зафиксировать, затянув винты.

Благодаря данной возможности во многих случаях не потребуется штатив для достижения нужного положения генератора. Поворот корпуса и угол раскрытия пучка позволяют размещать аппарат достаточно близко к контролируемому изделию. Уменьшается деформация изображения, возникающая в результате рассеивания, и оператор получает изображения лучшего качества, так как в процессе проверки используется полная энергия рентгеновского излучения.

Широкий телесный угол

Линейка устройств CP Battery имеет более широкий угол раскрытия рентгеновского пучка, чем большинство аналогов с батарейным питанием. Для CP160B максимально полезный угол составляет 60°×60°. Это позволяет разместить генератор ближе к активной области детектора, при этом покрывая рентгеновскими лучами всю его поверхность. Такая конфигурация способствует лучшему проникновению в плотные материалы, которые обычно трудно исследовать с помощью рентгеновского контроля.

Малое фокусное пятно

Размер фокусного пятна непосредственно влияет на качество рентгенографии, к примеру, увеличение пятна приводит к более размытому изображению. Серия генераторов CP Battery обладает одним из самых маленьких фокусных пятен, доступных на рынке.

CP160B имеет пятно размером 0,8×0,7 мм согласно EN12543, что позволяет получать точные изображения с высоким разрешением.

Встроенная панель управления

В батарейные моноблоки ICM интегрирована панель управления с дисплеем и клавиатурой для точной настройки параметров экспозиции. В отличие от импульсных генераторов, технология постоянного потенциала позволяет регулировать для CP160B диапазон мощности от 40 до 160 кВ с шагом 1 кВ, диапазон тока от 0,1 до 0,5 мА с шагом 0,1 мА, время экспозиции от 5 до 300 сек с шагом 5 сек.

Дистанционное управление

CP160B может управляться проводным или беспроводным способом с безопасного расстояния с помощью ноутбука, планшета или триггера. Благодаря интерфейсу RS232, значения кВ, мА, длительность экспозиции и время предварительного прогрева можно изменять дистанционно с помощью стандартного текстового терминала на основе протокола эхо-режима. Беспроводная работа может быть реализована через Bluetooth.

Совместимость с комплексами цифровой радиографии
и плоскопанельными детекторами

Независимо от того, являетесь ли вы поклонником рентгеновской плёнки, компьютерной радиографии или цифровых технологий, вы можете использовать генераторы серии CP Battery. Они показали высокую эффективность в сочетании с цифровыми детекторами Go-Scan, разработанными для специфических потребностей неразрушающего контроля: от проверки сплавов в аэрокосмической промышленности до исследования стальных труб в нефтегазовой отрасли.

Благодаря фирменному программному обеспечению Sherlock NDT для сенсорного экрана вы сможете извлечь максимум возможностей при работе с автономными генераторами CP. Это интуитивно понятное и удобное ПО может быть установлено на различных платформах для управления цифровой рентгеновской системой: создание исследований, получение и обработка изображений и т.д.

Области применения CP160B

Сверхлёгкий и компактный батарейный рентгеновский аппарат постоянного потенциала подходит для различных задач неразрушающего контроля, требующих повторения коротких экспозиций. Если речь идёт о трубопроводах малого диаметра (до 100 мм), то генератор хорошо справляется с просвечиванием большого количества стыков за ограниченное время, и позволяет получить качественные снимки с высокой выявляемостью.

Аппарат CP160B незаменим для проверок технологических участков в условиях ограниченного доступа. К примеру, нефтехимические установки являются сложным для осмотра местом с небольшими и изогнутыми трубопроводами, поднимающимися на несколько метров вверх. Генератор линейки CP Battery остаётся лучшим решением для таких случаев. А класс защиты корпуса IP54 даёт возможность работать на открытом воздухе.

В сочетании с FLATSCAN 15, FLATSCAN 30 и другими цифровыми рентгеновскими детекторами портативные генераторы CP могут входить в состав оборудования для систем безопасности и досмотровых пунктов. Благодаря малому размеру оптического фокусного пятна аппараты могут использоваться для точного и подробного анализа произведений искусства: картин, скульптур, керамики.

Комплектация

  • рентгеновский генератор CP160B с аккумулятором;
  • зарядное устройство;
  • комплект документации;
  • кейс для транспортировки.

Аксессуары

Для рентгеновских генераторов CP120B и CP160B доступен широкий спектр принадлежностей. Работаете ли вы на открытом воздухе, в цеховых или лабораторных условиях — всегда найдётся дополнительный аксессуар, который подойдёт для решения ваших задач, облегчит рабочий процесс и повысит его продуктивность.

Штатив треножный из углеродного волокна

Штатив оборудован тремя телескопическими ножками и специализированным держателем для аппаратов ICM серии CP Battery, что позволяет упростить установку генератора к объекту контроля. Высота регулируется от 22 до 157 см. Подходит для работы в полевых условиях.

Длина в сложенном виде 62 см.
Масса 2,8 кг.



Внешний переключатель экспозиции

Предназначен для дистанционного запуска процесса экспозиции. Переключатель имеет двухпозиционный тумблер, встроенный в алюминиевую ручку. Кабель длиной 30 метров присоединяется к 6-контактному разъёму генераторов CP120B или CP160B.

Под заказ доступны другие варианты длины кабеля. Масса < 2 кг.

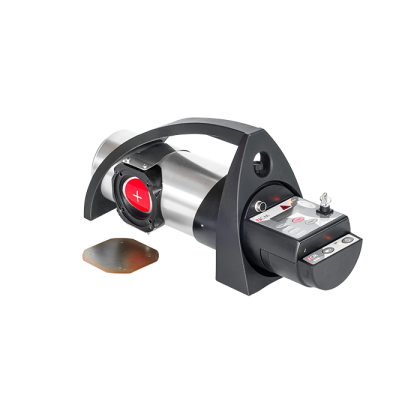

Коллиматор с заглушкой

Представляет собой кольцо на свинцовой основе со съёмным экраном-заглушкой.

Коллиматор можно использовать для ограничения рассеянного излучения и фильтрации низкоэнергетических лучей, что способствует улучшению качества изображения.

Свинцовая заглушка используется для блокировки рентгеновского излучения во время предварительного нагрева CP120B и CP160B.

Благодаря простой системе крепления легко осуществить монтаж и демонтаж конструкции.



Зарядное устройство

Разработано специально для быстрой зарядки литий-ионных аккумуляторов рентгеновских аппаратов CP120B или CP160B. На передней панели имеются светодиодные индикаторы: power-on/«питание включено», указывающий, что напряжение питания присутствует, а также индикатор заряда аккумулятора в виде батареи на 5 делений, отображающий ход цикла зарядки. На задней панели устройства находятся стандартный разъём питания IEC, выключатель и предохранитель.

Время полного заряда — 1 час.
Входное напряжение 100 – 240 В.
Рабочие температуры от 0 до +40 °С.
Масса 1,17 кг.



Внешний источник питания

При работе в помещении и наличии стандартной электрической розетки для питания генераторов CP можно воспользоваться сетью переменного тока без использования собственного аккумулятора аппарата. Комплект оборудования состоит из адаптера в форме оригинального аккумуляторного блока CP120B/CP160B и зарядного устройства, которые подключаются к рентгенаппарату с помощью кабеля. Имеется зелёный светодиодный индикатор, который загорается при включении в сеть.

Доступный диапазон входного напряжения
85 – 265 В.
Рабочие температуры от -20 до +60 °С.



Регулируемый коллиматор

Коллиматор сконструирован таким образом, чтобы вручную регулировать ширину пучка рентгеновского излучения генераторов CP120B и CP160B. Фокусировка рентгеновского луча обеспечивает его лучшее проникновение и снижение нежелательных эффектов шума или обратного рассеяния, которые могут исказить результаты контроля и осложнить их интерпретацию. Коллиматор устанавливается на аппарат с помощью специального крепления. Толщина свинца 0,5 мм. Проникновение в сталь с расстояния 20 см составляет 33 мм для CP120B и 45 мм для CP160B.

Габариты 125×125×16,5 мм. Масса 0,4 кг.



Сменный аккумулятор

 Аккумуляторные блоки последнего поколения состоят из литий-ионных элементов и оснащены встроенной системой мониторинга, которая обеспечивает более длительный срок службы аккумулятора. Устройства этого типа не имеют «эффекта памяти», поэтому их не нужно полностью разряжать перед следующей зарядкой. Индикатор состояния заряда подскажет пользователю о необходимости подзарядки батареи.

Характеристики: Li-ion, 37 В, 2.6 А/ч.
Температура эксплуатации от -20 до +50 °С.
Время зарядки — 1 час.



Технические характеристики

Геометрия излучения

направленная

Электропитание

съёмный аккумулятор

Тип выходного напряжения

постоянного потенциала

Диапазон выходного напряжения

40 – 160 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки

0,1 – 0,5 мА

Ток трубки при полной мощности 0,5 мА
Шаг выбора тока трубки 0,1 мА
Максимальная мощность на аноде 80 Вт
Максимальное время непрерывной экспозиции 300 сек
Максимальный полезный угол излучения 60°×60°
Размер оптического фокального пятна (EN12543) 0,8×0,7 мм
Собственная фильтрация эквив. 3,5 мм (Al)
Рабочий цикл нет фиксированного рабочего цикла, время работы ограничено только температурой генератора

Средний рабочий цикл при температуре окружающей среды 20 °С при отсутствии каких-либо охлаждающих агентов

генератор может работать до 15 мин, затем следует охлаждение в течение 2 часов
Проникновение в сталь (SFD/SDD=400 мм, D7, D=2, T=1 мин) 21 мм
Проникновение в алюминий (SFD/SDD=400 мм, D7, D=2, T=1 мин) 100 мм
Доза утечки на расстоянии 1 м на полной мощности < 2,0 мЗв/ч
Давление изоляции SF6 при +20 °С 6,0 кг/см2
Литий-ионный аккумулятор 37 В постоянного тока

Время работы на полной мощности до полного разряда батареи

15 мин при 20 °С

Регулируемое время предварительного нагрева 0 – 99 сек
Интерфейс RS232 есть
Интерфейс Bluetooth есть
Уровень пылевлагозащиты IP54

Диапазон рабочих температур

от -25 до +50 °С
Диапазон температур хранения от -40 до +80 °С
Габаритные размеры моноблока Ø 124×490 мм
Габаритные размеры с рукояткой 520×155×227 мм
Масса вместе с аккумулятором, без рукоятки 9,2 кг
