Рентгеновский аппарат ICM SITE-X CP300D

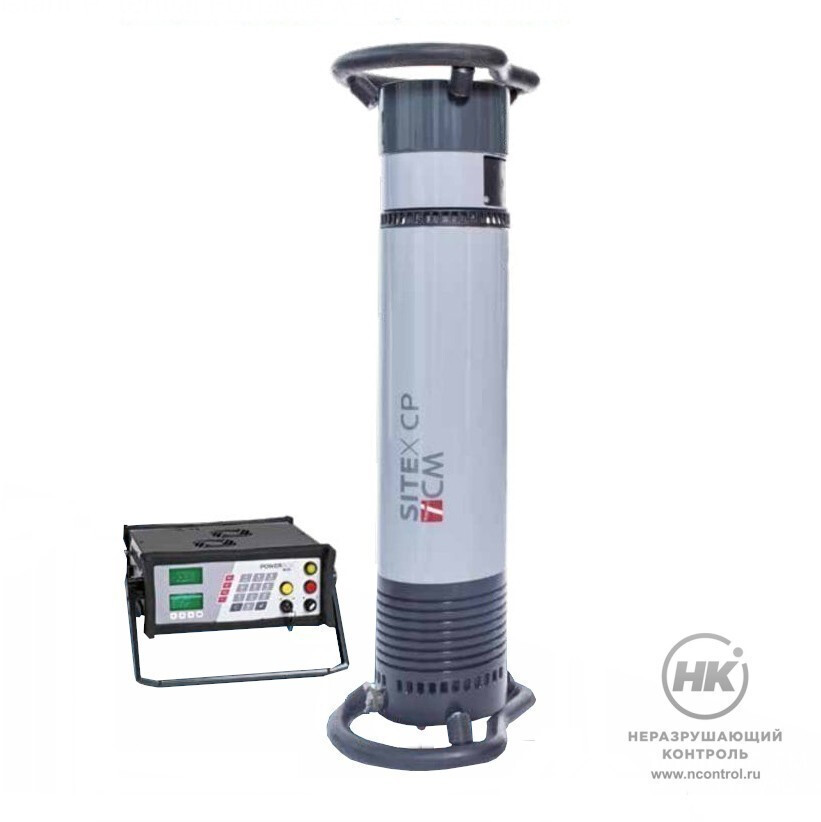

SITE-X CP300D — портативный направленный рентгеновский генератор с постоянным анодным напряжением, которое регулируется в диапазоне от 20 до 300 кВ. Аппарат имеет встроенную карусель с пятью позициями, включая лазерный указатель и свинцовый затвор. Позволяет контролировать толщины до 66 мм по стали при условиях: FFD=700 мм, экспозиция 10 мин, плёнка D7, D=2. Внесён в реестр средств НК ПАО «Газпром».

CP300D выпускается с 2019 года и представляет собой самый мощный генератор постоянного потенциала в линейке производителя. Инженерам ICM удалось почти вдвое уменьшить вес моноблока по сравнению с доступными на рынке подобными рентгеновскими генераторами, при сохранении той же выходной мощности. Обладая массой всего 23 кг, аппарат способен просвечивать до 66 мм стали за 10 минут. Аналогичная радиационная толщина регламентирована для него Заключением ООО «Газпром ВНИИГАЗ» с применением стандартных схем просвечивания.


66 мм

Проникновение в сталь при FFD=700 мм, экспозиция 10 мин, плёнка D7, D=2

Генератор CP300D обладает лёгкой и прочной конструкцией с уровнем пылевлагозащиты IP65. С ним удобно обращаться как в производственных помещениях, так и в суровых полевых условиях. По бокам моноблока излучателя расположены два защитных амортизирующих кольца. Их можно использовать в качестве ручек для переноски и позиционирования устройства. V-образная форма колец позволяет устанавливать генератор на изогнутых поверхностях.

Габаритные размеры генератора CP300D

Охлаждение и производительность

В аппаратах ICM CP Series используется высокоэффективная система принудительного воздушного охлаждения. В корпусе моноблока имеются вентиляционные прорези для дополнительного теплоотвода и оптимального движения воздушных потоков. Благодаря данной технологии, рабочий цикл генераторов составляет 100% при 30 °C, что обеспечивает более длительное время воздействия (более одного часа) и позволяет выполнять рентгеновский контроль с максимальной эффективностью.

Генератор CP300D готов к интенсивной многочасовой эксплуатации. Он полностью сохраняет работоспособность при высоких температурах, что подтверждено реальными испытаниями в герметичной камере без использования дополнительной вентиляции. Аппарат выгодно показывает себя как с точки зрения качества, так и с точки зрения рентабельности инвестиций. Чем больше экспозиций, чем меньше их продолжительность и длительность перерывов, тем быстрее окупится генератор.


Схема движения воздушных потоков системы охлаждения аппаратов серии СР



100 %

Рабочий цикл при 30 °C

Мультифункциональная карусель

Направленные генераторы ICM CP Series оснащены встроенной каруселью, позволяющей выбрать одну из 5 позиций для окна выхода рентгеновского излучения. Смена положения карусели осуществляется с помощью поворота вокруг оси корпуса. Генератор определяет позицию автоматически и передаёт эту информацию в POWERBOX. Блок управления выдаёт предупреждения в случае несоответствия положения выбранному варианту воздействия, либо если карусель находится в промежуточном положении.

  1. Окно-затвор.
    Выход излучения перекрывает пластина из свинца толщиной 8 мм. Положение используется во время предварительного нагрева аппарата, чтобы уменьшить интенсивность излучения.

  2. Полностью открытое окно.
    Окно с углом выхода излучения 60°×40° и алюминиевым фильтром толщиной 3 мм. Подходит для решения большинства задач рентгеновского контроля.


  3. Индивидуальная диафрагма.
    Используется для коллимирования рентгеновского луча и снижения влияния рассеянного излучения на приёмник. По умолчанию поставляется диафрагма под формат плёнки 480×100 мм для фокусного расстояния 700 мм. Возможно заказать нестандартные формы с различными размерами под конкретное применение.


  4. Окно с бериллиевым фильтром 0,8 мм.
    Полностью открытое положение без применения алюминиевого фильтра для использования при низких значениях напряжения. При установке карусели в этой позиции не допускается воздействие выше 50 кВ.


  5. Лазерный указатель.
    В данном положении из центра лазерной указки испускается луч красного света. Его можно включать и выключать, нажимая красную кнопку питания более одной секунды. Через 20 сек лазер отключается автоматически. Используется для центрирования генератора относительно контролируемой области.

Области применения генератора CP300D

Нефтегазовая промышленность, имеющая километры сварных трубопроводов, сотни газовых баллонов и тысячи сосудов под давлением, требует надёжного, долговечного и высококлассного оборудования для контроля качества, способного выполнять работу в рекордно короткие сроки. Генератор семейства CP Series с напряжением до 300 кВ полностью отвечает требованиям, предъявляемым к объектам в нефтегазовой отрасли.

Высокая проникающая способность CP300D делает его пригодным для радиографического контроля множества технологических узлов: от промысловых нефте- и газопроводов до стенок РВСП и сепараторов. Аппарат готов к эксплуатации как в заводских, так и в трассовых условиях. Генератор может применяться в полевых испытательных лабораториях, службами ОТК на предприятиях, включая опасные производства, а также сферы атомной энергетики и металлургии.

Благодаря бериллиевому фильтру CP300D позволяет исследовать лёгкие сплавы, такие как алюминий и композитные материалы, которые используются в аэрокосмической промышленности. Генератор также подойдёт для разнообразных и специфичных задач военной отрасли: от технического обслуживания самолётов до инспекций бронетехники и ракетостроения.

При строительстве промышленного судна необходимо выполнить и проверить бесчисленное количество сварных швов на пластинах, клапанах и сборных конструкциях. Применение генератора CP300D поможет удовлетворить все потребности судостроительной отрасли в неразрушающем контроле.

Блок управления POWERBOX

Блок питания и управления специально разработан для серии портативных рентгенаппаратов SITE-X CP. Устройство в полной мере реализует принцип Plug & Play и легко подключается к любому аппарату линейки без дополнительных настроек. Масса блока — всего 7,9 кг. Кроме того, полный комплект оборудования с генератором, свинцовой заглушкой, двумя диафрагмами, лазерным указателем, пультом POWERBOX и двумя кабелями — значительно легче, чем один эквивалентный по характеристикам рентгеновский генератор, произведённый любым из конкурентов Teledyne ICM.

Блок управления POWERBOX выполнен в ударопрочном и надёжном корпусе с резиновым амортизатором и защитой согласно классу IP65, что обеспечивает его безопасную эксплуатацию в суровых условиях и пыльной среде. Работоспособен при температурах от -30 до +55 °C. Имеет многофункциональную позиционирующую рукоятку, которую можно зафиксировать как настольную подставку или прочную ручку для переноски.

Габаритные размеры блока управления POWERBOX с рукояткой

Источники питания

Устройство поддерживает широкий диапазон входного напряжения: от 90 до 264 В переменного тока, без переключателя. Это означает, что блок управления POWERBOX будет работать от электросети практически по всему миру. Коэффициент мощности 0,99 позволяет ему питаться от любой из наиболее часто используемых лёгких и маломощных генераторных установок, доступных на рынке. А с помощью небольшого дополнительного преобразователя тока этот пульт сможет получать энергию даже от автомобильного аккумулятора.

POWERBOX оснащён системой точного измерения напряжения и частоты источника питания. Он постоянно отслеживает и анализирует квадратный корень входного напряжения, пиковое напряжение и частоту. Если входная мощность выходит за пределы указанного рабочего диапазона, блок управления автоматически прекращает любое дальнейшее воздействие, чтобы предотвратить повреждение оборудования.

Интерфейс и функциональные возможности

Передняя панель блока управления оснащена двумя графическими вакуумно-люминесцентными дисплеями, сенсорной алфавитно-цифровой клавиатурой со звуковым эффектом, световыми индикаторами, переключателем on/off и ключом безопасности. Функция постоянной мощности Constant Power function (Pct) автоматически установит мА на максимально возможное значение в соответствии с максимальным рабочим диапазоном и соответствующим образом отрегулирует требуемое время воздействия.

Устройство имеет боковые герметичные разъёмы военной спецификации MIL-DTL 26482, а также USB-порты. Главный порт USB можно использовать для обновления генератора CP или программного обеспечения пульта, для импорта диаграмм экспозиции, новых языков и загрузки записей памяти генератора, для архивирования или анализа полученных данных. Подчинённый порт USB обеспечивает расширенное дистанционное управление и связь с компьютеризированными системами.

POWERBOX предлагает интуитивно понятное многоязычное пользовательское меню, широкий спектр функций измерения, контроля и безопасности. Опционально доступен калькулятор времени экспозиции. В блоке реализована индикация точного положения карусельной системы генератора SITE-X CP: свинцовая заглушка, лазерный указатель, бериллиевое окно, алюминиевый фильтр, настраиваемая диафрагма. Для предотвращения несанкционированного использования устройство предусматривает программируемую трёхуровневую систему кодов доступа.

Особенности блока управления

  • автоматическое определение подключенного генератора SITE-X серии CP;
  • стабильная работа от разнообразных источников питания даже при перепадах напряжения;
  • режим постоянной мощности Constant Power function;
  • автоматический предварительный нагрев;
  • гибкая настройка экспозиции;
  • режим автоматической тренировки аппарата;
  • полный мониторинг системы;
  • разъёмы для подключения периферийных устройств;
  • порты USB для удалённого мониторинга процесса контроля и обновления системы;
  • 2 дисплея с разрешением 128×256 пикселей;
  • эргономичный и ударопрочный корпус.

Соответствие стандартам

  • оборудование изготовлено в соответствии
    с сертифицированной системой менеджмента качества ISO 9001/2008;

  • соответствует требованиям стандарта NFC 74-100 Bureau Veritas LCIE;

  • сертификация CE: Директива по электромагнитной совместимости, Директива
    по низковольтному оборудованию.

Комплектация

  • рентгеновский генератор SITE-X CP300D;
  • блок питания и управления POWERBOX;
  • соединительный кабель 20 м;
  • сетевой кабель 10 м;
  • руководство по эксплуатации;
  • комплект документов;
  • сумка для кабелей;
  • транспортировочный контейнер.

Аксессуары

Для новой линейки рентгеновских генераторов SITE-X серии CP выпускается широкий ассортимент аксессуаров. Они были разработаны специалистами в области неразрушающего контроля и для них. Данные принадлежности прошли испытания в самых тяжёлых полевых условиях и доказали свою эффективность и надёжность. Будь то сигнальная лампа, универсальный штатив или кейс для транспортировки — все эти аксессуары обеспечивают бесперебойность рабочих процессов и способствуют продуктивной работе в любых условиях.

Специализированные диафрагмы

Серия рентгеновских генераторов SITE-X CP оснащается встроенным коллиматором карусельного типа на пять различных позиций. По требованию заказчика любое из этих положений может быть снабжено пользовательской диафрагмой, изготовленной по индивидуальным параметрам в соответствии с конкретной задачей.

Усиленный соединительный кабель

Усиленная версия соединительного кабеля для генераторов SITE-X серии CP была разработана для использования в экстремальных условиях.

Прочный кожух обладает амортизирующими свойствами и снижает нагрузку на внутренние провода в случае неожиданного дёргания или натяжения кабеля.

На конце кабеля с креплением к рентгенаппарату имеется пружина длиной 20 см. Она ограничивает степень сгибания кабеля и защищает его от разрыва, сохраняя при этом подвижность и гибкость.

Крепление трубное

Ременное крепление-слайдер позволяет оператору надёжно зафиксировать любой из генераторов SITE-X серии CP на трубе для проведения рентгеновского контроля. Может использоваться на многих видах труб в различных промышленных областях.

Штатив треножный

Штатив оборудован телескопическими ножками и специализированным держателем для аппаратов серии CP, что позволяет упростить установку генератора к объекту контроля, в том числе, в полевых условиях.

Штатив позволяет поднимать генератор на требуемую высоту, устанавливать его в вертикальном или горизонтальном положении, под наклоном, а также поворачивать вокруг своей оси на 360°.

Параметры штатива из алюминия:
длина в сложенном виде 105 см;
высота регулируется от 44 до 267 см;
масса 7,9 кг.

Параметры штатива из углеродного волокна:
длина в сложенном виде 62 см;
высота регулируется от 22 до 157 см;
масса 2,8 кг.

Преобразователь тока

Данное устройство из входного напряжения 12 или 24 В постоянного тока генерирует выходное напряжение 230 В частотой 50 Гц. Преобразователь способен выдавать электрическую мощность до 1 500 Вт. Позволяет питать один генератор CP и один пульт POWERBOX от аккумулятора, аналогичного автомобильному.

Габариты 420×220×88 мм. Масса 7 кг.

Сигнальная лампа

Выносное сигнальное устройство с красным мигающим фонарём, выполненное в прочном металлическом корпусе. Крепится к блоку управления POWERBOX с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. В основании лампы имеется резьба стандарта 1/4-20UNC, что позволяет устанавливать её на штатив-треногу либо на магнитную опору.

Габариты 110×140 мм. Масса 3,1 кг.

Аудиовизуальная сигнализация

В компактном усиленном корпусе совмещены блок световой сигнализации и звуковая сирена с уровнем громкости 100 дБ. Сигнальный мигающий фонарь имеет три цвета: красный, зеленый и оранжевый. Доступны различные настройки, которыми можно управлять с помощью POWERBOX. Устройство соединяется с пультом с помощью кабеля длиной 20 метров. Основание имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

Габариты 308×110 мм. Масса 3,9 кг.

Штатив для сигнализации

Совместим со световым и звуковым сигнальными устройствами для серии CP. Изготовлен из алюминия. Три телескопические ножки диаметром 20,2 мм закреплены вокруг центральной стойки. Высота штатива регулируется от 54,5 до 141,5 см.

Длина в сложенном виде составляет 56 см. Масса 0,91 кг.

Транспортировочный кейс PELICASE

Аппараты SITE-X CP можно транспортировать в прочном пластиковом кейсе. По периметру крышки расположены замки-защёлки, сбоку имеются удобные ручки для переноски, а в нижней части есть колёса.

Специализированный кейс вмещает один генератор CP, один пульт POWERBOX, кабель питания длиной 20 метров и соединительный кабель длиной 10 метров, а также одно аудиовизуальное сигнальное устройство со штативом.

Габариты 950×690×395 мм.
Масса 17,7 кг(пустой) / 50,2 кг(заполненный).

Транспортировочный ящик ALUCASE

Это большой алюминиевый контейнер для безопасной транспортировки рентгеновских аппаратов ICM SITE-X CP.

Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора CP, одного блока управления POWERBOX, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров, одного штатива для генератора и одного аудиовизуального сигнального устройства со штативом.

Масса: 22 кг (пустой) / 65,5 кг (заполненный).

Технические характеристики генератора SITE-X CP300D

Геометрия излучения

направленная

Питание

от сети

Тип выходного напряжения

постоянного потенциала

Диапазон выходного напряжения

20 – 300 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки

1 – 10 мА

Ток трубки при полной мощности 3,0 мА
Шаг выбора тока трубки 0,1 мА
Максимальная мощность на аноде 900 Вт
Стабильность напряжения (кВ) и тока (мА) ± < 0,5%
Максимальный полезный угол излучения 60°×40° эллиптический
Размер оптического фокального пятна (EN12543) 3.0 мм (EN 12543), ~1.5 мм (IEC 336)
Собственная фильтрация 0,8 мм (Be)
Рабочий цикл при температуре окружающей среды 30 °С 100%
Проникновение в сталь (FFD=700 мм, D7+pb, D=2, T=10 мин) 66 мм
Режим постоянной мощности есть
Доза утечки на расстоянии 1 м на полной мощности < 5,0 мЗв/ч
Давление изоляции SF6 при +20 °С 5,5 бар

Напряжение питания охлаждающего вентилятора

48 В постоянного тока
Потребление сети при 230 В переменного тока 6 А
Измерительная схема микроконтроллера высокого напряжения (кВ и мА) есть
Часы реального времени для полного автоматического прогрева есть
Безотказная красная лампа-индикатор есть
Уровень пылевлагозащиты IP65

Диапазон рабочих температур

от -30 до +60 °С
Диапазон температур хранения от -40 до +70 °С

Встроенная карусель с 5 выходами

свинцовый затвор,

лазерный целеуказатель,

бериллиевое окно 0,8 мм,

алюминиевый фильтр 3 мм,

диафрагма 10×48 см

Стандартная длина соединительного кабеля  20 м
Максимальная длина соединительного кабеля 100 м (5×20 м)
Тип соединителя MIL-DTL 26482, метал. круглый
Положение розетки осевое или радиальное, переключаемое пользователем
Защитные кольца/рукоятки 2 шт
Габаритные размеры  Ø 180×839 мм
Масса без защитных колец 23 кг



Технические характеристики блока управления POWERBOX

Шаг настройки напряжения, тока, времени экспозиции

1.0 кВ, 0.1 мА, 1.0 сек

Диапазон установки времени экспозиции 1 сек – 99 мин 59 сек
Режим постоянной мощности есть
Регулируемое время предварительного нагрева 3 – 99 сек
Контрольные световые индикаторы (питание вкл, рентген вкл, безопасность) 3 шт.
Независимые кнопки СТАРТ и СТОП есть
Двухпозиционный поворотный переключатель с ключом безопасности рентген ВКЛ / рентген ВЫКЛ
Двухпозиционный главный поворотный переключатель включение / выключение питания
Индикация точного положения карусельной системы есть
Вакуумные флуоресцентные дисплеи высокой яркости (VFD) 2 шт. по 64×128 пикселей каждый
Алфавитно-цифровая клавиатура из полиэстера с сенсорным управлением и звуковым эффектом есть
Автоматический предварительный нагрев есть
Калькулятор времени экспозиции опционально
Расчёт экспозиции по пользовательским данным опционально
Программируемая блокировка безопасности 3 варианта
Количество языков меню, включая русский 19
Возможности для мониторинга и обновления программного обеспечения USB-интерфейс
Тип источника питания сеть, электрогенератор, аккумулятор
Диапазон напряжения питания от 90 до 264 В переменного тока
Диапазон частот питающей сети от 45 до 66 Гц
Входной коэффициент мощности на максимальном режиме 99%
Входной ток при полной мощности, 230 В переменного тока 6.0 А
Диапазон рабочих температур от -30 до +55 °С
Диапазон температур хранения от -40 до +70 °С
Класс защиты IP65
Габариты без ручки 351×151×344 мм
Масса 7,9 кг
