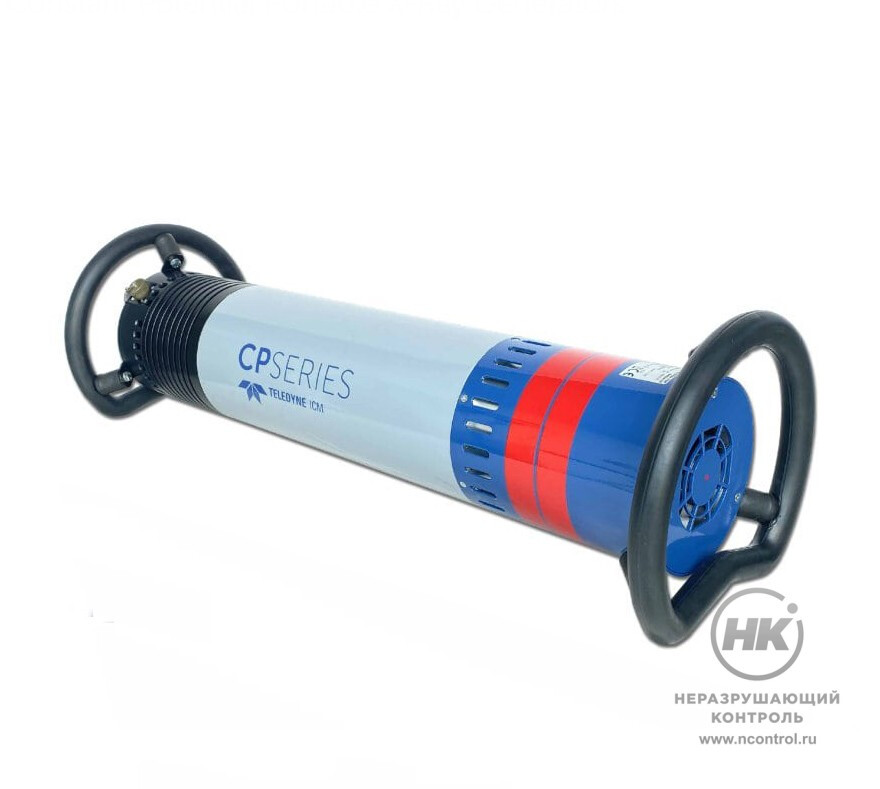

Рентгеновский аппарат ICM SITE-X CP300C

SITE-X CP300C — панорамный моноблочный рентгеновский генератор постоянного потенциала. Применяется для просвечивания сварных соединений толстостенных трубопроводов, резервуаров и прочих цилиндрических конструкций. Напряжение регулируется в диапазоне от 30 до 300 кВ. Проникновение в сталь составляет 52 мм, при условиях: FFD=700 мм, экспозиция 10 мин, плёнка D7, D=2.

CP300C стал первым генератором с панорамным выходом рентгеновского излучения в линейке продуктов CP Series, выпускаемой с 2015 года. Масса моноблока — менее 30 кг, что делает его самым лёгким панорамным генератором на 300 кВ в мире. Обладая при этом высокой проникающей способностью, аппарат представляет собой лучшее соотношение мощности к массе среди устройств аналогичного класса.



52 мм

Проникновение в сталь при FFD=700 мм, экспозиция 10 мин, плёнка D7, D=2

Излучатель CP300C оснащён металлокерамической термоэмиссионной рентгеновской трубкой. Такие трубки характеризуются высокой надёжностью и более длительным сроком эксплуатации, чем стеклянные.

Металлокерамические трубки, рассчитанные на работу с большим анодным напряжением, подходят для просвечивания значительных радиационных толщин.

В аппаратах ICM CP Series используется высокоэффективная система принудительного воздушного охлаждения. В корпусе моноблока имеются вентиляционные прорези для дополнительного теплоотвода и оптимального движения воздушных потоков. Благодаря данной технологии, рабочий цикл генератора CP300C составляет 100% при 30 °C, что обеспечивает более длительное время воздействия (более одного часа) и позволяет выполнять рентгеновский контроль с максимальной эффективностью.


Схема движения воздушных потоков системы охлаждения аппаратов серии СР



100 %

Рабочий цикл при 30 °C

Области применения генератора CP300C

Сварка как процесс присутствует практически в каждой производственной цепочке и может иметь решающее значение с точки зрения обеспечения безопасности. Поэтому проверка качества сварки является обязательным условием во многих отраслях промышленности, так как любые трещины, неполное проплавление или отсутствие плавления могут оказаться фатальными для проекта и его участников.

На сегодняшний день рентгеновские лучи остаются наиболее эффективным методом проверки качества любой сварной конструкции. Использование панорамного генератора CP300C для обследования кольцевых сварных соединений позволяет получить единое изображение, когда рентгенограмма всего сварного шва выполняется за одну экспозицию.

Рентгеновский аппарат CP300C может применяться для контроля труб, накопительных ёмкостей и резервуаров, эллиптических днищ, фланцев, корпусов, патрубков, и других подобных технологических изделий в цеховых или полевых условиях. Дополнительно к заказу доступен полный набор принадлежностей, в том числе, свинцовая хомут-диафрагма 60°×40° для преобразования панорамного генератора в устройство направленного действия.


Габаритные размеры генератора CP300C

Блок управления POWERBOX

Блок питания и управления специально разработан для серии портативных рентгенаппаратов SITE-X CP. Устройство в полной мере реализует принцип Plug & Play и легко подключается к любому аппарату линейки без дополнительных настроек. Масса блока — всего 7,9 кг. Кроме того, полный комплект оборудования с генератором, свинцовой заглушкой, двумя диафрагмами, лазерным указателем, пультом POWERBOX и двумя кабелями — значительно легче, чем один эквивалентный по характеристикам рентгеновский генератор, произведённый любым из конкурентов Teledyne ICM.

Блок управления POWERBOX выполнен в ударопрочном и надёжном корпусе с резиновым амортизатором и защитой согласно классу IP65, что обеспечивает его безопасную эксплуатацию в суровых условиях и пыльной среде. Работоспособен при температурах от -30 до +55 °C. Имеет многофункциональную позиционирующую рукоятку, которую можно зафиксировать как настольную подставку или прочную ручку для переноски.

Габаритные размеры блока управления POWERBOX с рукояткой

Источники питания

Устройство поддерживает широкий диапазон входного напряжения: от 90 до 264 В переменного тока, без переключателя. Это означает, что блок управления POWERBOX будет работать от электросети практически по всему миру. Коэффициент мощности 0,99 позволяет ему питаться от любой из наиболее часто используемых лёгких и маломощных генераторных установок, доступных на рынке. А с помощью небольшого дополнительного преобразователя тока этот пульт сможет получать энергию даже от автомобильного аккумулятора.

POWERBOX оснащён системой точного измерения напряжения и частоты источника питания. Он постоянно отслеживает и анализирует квадратный корень входного напряжения, пиковое напряжение и частоту. Если входная мощность выходит за пределы указанного рабочего диапазона, блок управления автоматически прекращает любое дальнейшее воздействие, чтобы предотвратить повреждение оборудования.

Интерфейс и функциональные возможности

Передняя панель блока управления оснащена двумя графическими вакуумно-люминесцентными дисплеями, сенсорной алфавитно-цифровой клавиатурой со звуковым эффектом, световыми индикаторами, переключателем on/off и ключом безопасности. Функция постоянной мощности Constant Power function (Pct) автоматически установит мА на максимально возможное значение в соответствии с максимальным рабочим диапазоном и соответствующим образом отрегулирует требуемое время воздействия.

Устройство имеет боковые герметичные разъёмы военной спецификации MIL-DTL 26482, а также USB-порты. Главный порт USB можно использовать для обновления генератора CP или программного обеспечения пульта, для импорта диаграмм экспозиции, новых языков и загрузки записей памяти генератора, для архивирования или анализа полученных данных. Подчинённый порт USB обеспечивает расширенное дистанционное управление и связь с компьютеризированными системами.

POWERBOX предлагает интуитивно понятное многоязычное пользовательское меню, широкий спектр функций измерения, контроля и безопасности. Опционально доступен калькулятор времени экспозиции. В блоке реализована индикация точного положения карусельной системы генератора SITE-X CP: свинцовая заглушка, лазерный указатель, бериллиевое окно, алюминиевый фильтр, настраиваемая диафрагма. Для предотвращения несанкционированного использования устройство предусматривает программируемую трёхуровневую систему кодов доступа.

Особенности блока управления

  • автоматическое определение подключенного генератора SITE-X серии CP;
  • стабильная работа от разнообразных источников питания даже при перепадах напряжения;
  • режим постоянной мощности Constant Power function;
  • автоматический предварительный нагрев;
  • гибкая настройка экспозиции;
  • режим автоматической тренировки аппарата;
  • полный мониторинг системы;
  • разъёмы для подключения периферийных устройств;
  • порты USB для удалённого мониторинга процесса контроля и обновления системы;
  • 2 дисплея с разрешением 128×256 пикселей;
  • эргономичный и ударопрочный корпус.

Соответствие стандартам

  • оборудование изготовлено в соответствии
    с сертифицированной системой менеджмента качества ISO 9001/2008;

  • соответствует требованиям стандарта NFC 74-100 Bureau Veritas LCIE;

  • сертификация CE: Директива по электромагнитной совместимости, Директива
    по низковольтному оборудованию.

Комплектация

  • рентгеновский генератор SITE-X CP300C;
  • блок питания и управления POWERBOX;
  • соединительный кабель 20 м;
  • сетевой кабель 10 м;
  • руководство по эксплуатации;
  • комплект документов;
  • сумка для кабелей;
  • транспортировочный контейнер.

Аксессуары

Для новой линейки рентгеновских генераторов SITE-X серии CP выпускается широкий ассортимент аксессуаров. Они были разработаны специалистами в области неразрушающего контроля и для них. Данные принадлежности прошли испытания в самых тяжёлых полевых условиях и доказали свою эффективность и надёжность. Будь то сигнальная лампа, универсальный штатив или кейс для транспортировки — все эти аксессуары обеспечивают бесперебойность рабочих процессов и способствуют продуктивной работе в любых условиях.

Специализированные диафрагмы

Серия рентгеновских генераторов SITE-X CP оснащается встроенным коллиматором карусельного типа на пять различных позиций. По требованию заказчика любое из этих положений может быть снабжено пользовательской диафрагмой, изготовленной по индивидуальным параметрам в соответствии с конкретной задачей.

Усиленный соединительный кабель

Усиленная версия соединительного кабеля для генераторов SITE-X серии CP была разработана для использования в экстремальных условиях.

Прочный кожух обладает амортизирующими свойствами и снижает нагрузку на внутренние провода в случае неожиданного дёргания или натяжения кабеля.

На конце кабеля с креплением к рентгенаппарату имеется пружина длиной 20 см. Она ограничивает степень сгибания кабеля и защищает его от разрыва, сохраняя при этом подвижность и гибкость.

Крепление трубное

Ременное крепление-слайдер позволяет оператору надёжно зафиксировать любой из генераторов SITE-X серии CP на трубе для проведения рентгеновского контроля. Может использоваться на многих видах труб в различных промышленных областях.

Штатив треножный

Штатив оборудован телескопическими ножками и специализированным держателем для аппаратов серии CP, что позволяет упростить установку генератора к объекту контроля, в том числе, в полевых условиях.

Штатив позволяет поднимать генератор на требуемую высоту, устанавливать его в вертикальном или горизонтальном положении, под наклоном, а также поворачивать вокруг своей оси на 360°.

Параметры штатива из алюминия:
длина в сложенном виде 105 см;
высота регулируется от 44 до 267 см;
масса 7,9 кг.

Параметры штатива из углеродного волокна:
длина в сложенном виде 62 см;
высота регулируется от 22 до 157 см;
масса 2,8 кг.

Преобразователь тока

Данное устройство из входного напряжения 12 или 24 В постоянного тока генерирует выходное напряжение 230 В частотой 50 Гц. Преобразователь способен выдавать электрическую мощность до 1 500 Вт. Позволяет питать один генератор CP и один пульт POWERBOX от аккумулятора, аналогичного автомобильному.

Габариты 420×220×88 мм. Масса 7 кг.

Сигнальная лампа

Выносное сигнальное устройство с красным мигающим фонарём, выполненное в прочном металлическом корпусе. Крепится к блоку управления POWERBOX с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. В основании лампы имеется резьба стандарта 1/4-20UNC, что позволяет устанавливать её на штатив-треногу либо на магнитную опору.

Габариты 110×140 мм. Масса 3,1 кг.

Аудиовизуальная сигнализация

В компактном усиленном корпусе совмещены блок световой сигнализации и звуковая сирена с уровнем громкости 100 дБ. Сигнальный мигающий фонарь имеет три цвета: красный, зеленый и оранжевый. Доступны различные настройки, которыми можно управлять с помощью POWERBOX. Устройство соединяется с пультом с помощью кабеля длиной 20 метров. Основание имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

Габариты 308×110 мм. Масса 3,9 кг.

Штатив для сигнализации

Совместим со световым и звуковым сигнальными устройствами для серии CP. Изготовлен из алюминия. Три телескопические ножки диаметром 20,2 мм закреплены вокруг центральной стойки. Высота штатива регулируется от 54,5 до 141,5 см.

Длина в сложенном виде составляет 56 см. Масса 0,91 кг.

Транспортировочный кейс PELICASE

Аппараты SITE-X CP можно транспортировать в прочном пластиковом кейсе. По периметру крышки расположены замки-защёлки, сбоку имеются удобные ручки для переноски, а в нижней части есть колёса.

Специализированный кейс вмещает один генератор CP, один пульт POWERBOX, кабель питания длиной 20 метров и соединительный кабель длиной 10 метров, а также одно аудиовизуальное сигнальное устройство со штативом.

Габариты 950×690×395 мм.
Масса 17,7 кг(пустой) / 50,2 кг(заполненный).

Транспортировочный ящик ALUCASE

Это большой алюминиевый контейнер для безопасной транспортировки рентгеновских аппаратов ICM SITE-X CP.

Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора CP, одного блока управления POWERBOX, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров, одного штатива для генератора и одного аудиовизуального сигнального устройства со штативом.

Масса: 22 кг (пустой) / 65,5 кг (заполненный).

Технические характеристики генератора SITE-X CP300C

Геометрия излучения

направленная

Питание

от сети

Тип выходного напряжения

постоянного потенциала

Диапазон выходного напряжения

30 – 300 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки

0,5 – 10 мА

Ток трубки при полной мощности 2,5 мА
Шаг выбора тока трубки 0,1 мА
Максимальная мощность на аноде 750 Вт
Стабильность напряжения (кВ) и тока (мА) ± < 0,5%
Максимальный полезный угол излучения 360°×40°
Размер оптического фокального пятна (EN12543) 0,5×5,5 мм (EN 12543)
Собственная фильтрация 0,4 мм Ni + 3,5 мм Al
Рабочий цикл при температуре окружающей среды 30 °С 100%
Проникновение в сталь (FFD=700 мм, D7+pb, D=2, T=10 мин) 52 мм
Режим постоянной мощности есть
Доза утечки на расстоянии 1 м на полной мощности < 5,0 мЗв/ч
Уровень пылевлагозащиты IP65

Диапазон рабочих температур

от -30 до +60 °С
Диапазон температур хранения от -40 до +70 °С
Стандартная длина соединительного кабеля  20 м
Максимальная длина соединительного кабеля 100 м (5×20 м)
Тип соединителя MIL-DTL 26482, метал. круглый
Положение розетки осевое или радиальное, переключаемое пользователем
Защитные кольца/рукоятки 2 шт
Габаритные размеры  Ø 180×837 мм
Масса без защитных колец 29,4 кг



Технические характеристики блока управления POWERBOX

Шаг настройки напряжения, тока, времени экспозиции

1.0 кВ, 0.1 мА, 1.0 сек

Диапазон установки времени экспозиции 1 сек – 99 мин 59 сек
Режим постоянной мощности есть
Регулируемое время предварительного нагрева 3 – 99 сек
Контрольные световые индикаторы (питание вкл, рентген вкл, безопасность) 3 шт.
Независимые кнопки СТАРТ и СТОП есть
Двухпозиционный поворотный переключатель с ключом безопасности рентген ВКЛ / рентген ВЫКЛ
Двухпозиционный главный поворотный переключатель включение / выключение питания
Индикация точного положения карусельной системы есть
Вакуумные флуоресцентные дисплеи высокой яркости (VFD) 2 шт. по 64×128 пикселей каждый
Алфавитно-цифровая клавиатура из полиэстера с сенсорным управлением и звуковым эффектом есть
Автоматический предварительный нагрев есть
Калькулятор времени экспозиции опционально
Расчёт экспозиции по пользовательским данным опционально
Программируемая блокировка безопасности 3 варианта
Количество языков меню, включая русский 19
Возможности для мониторинга и обновления программного обеспечения USB-интерфейс
Тип источника питания сеть, электрогенератор, аккумулятор
Диапазон напряжения питания от 90 до 264 В переменного тока
Диапазон частот питающей сети от 45 до 66 Гц
Входной коэффициент мощности на максимальном режиме 99%
Входной ток при полной мощности, 230 В переменного тока 6.0 А
Диапазон рабочих температур от -30 до +55 °С
Диапазон температур хранения от -40 до +70 °С
Класс защиты IP65
Габариты без ручки 351×151×344 мм
Масса 7,9 кг
