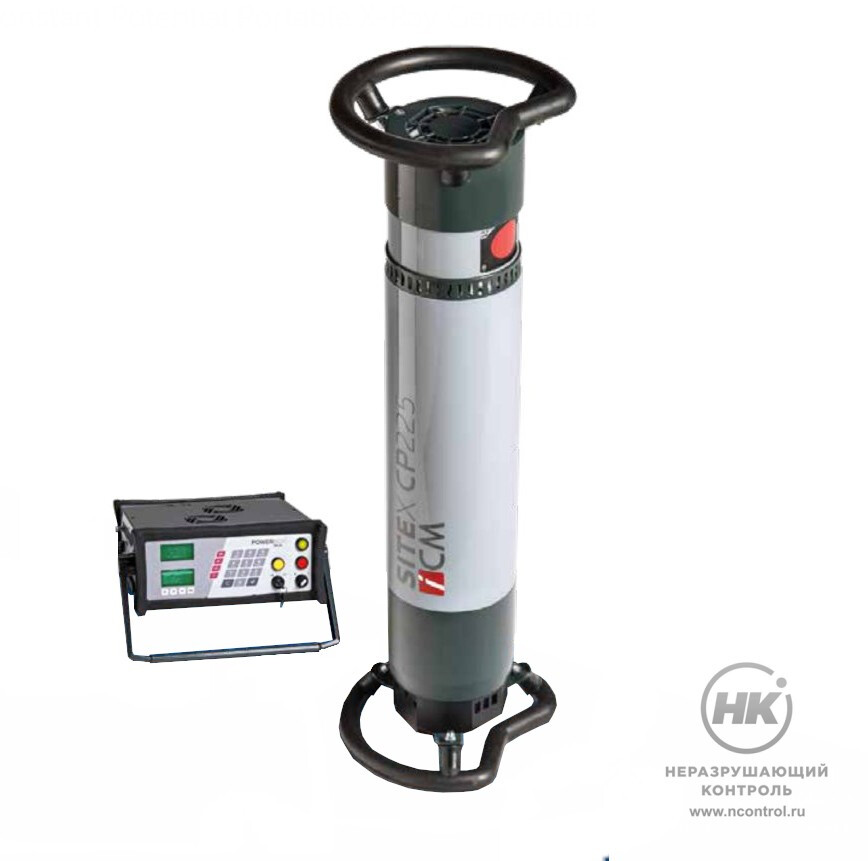

Рентгеновский аппарат ICM SITE-X CP225D

SITE-X CP225D — портативный моноблочный рентгеновский генератор постоянного потенциала с направленной геометрией излучения. Оснащён встроенной каруселью с 5 выходами, включая лазерный указатель и свинцовый затвор. Напряжение на аноде регулируется в диапазоне от 10 до 225 кВ. Подходит для просвечивания стали толщиной до 47 мм, при условиях: FFD=700 мм, экспозиция 10 мин, плёнка D7, D=2.

С 2015 года компания ICM стала расширять производственную линейку устройств с постоянным напряжением на аноде рентгеновской трубки и выпустила модель CP225D. Ни один рентгеновский аппарат в мире не обеспечивает такой гибкости в применении, позволяя выполнять множество различных задач с помощью одного устройства. Если вы хотите исследовать сталь, алюминий или композитные материалы, универсальный генератор выполнит эту работу.

Вместе с генератором CP225D поставляется новый блок питания и управления POWERBOX. Он формирует источник напряжения 380 В постоянного тока, от которого силовой модуль аппарата будет генерировать необходимые сигналы мощности для достижения высокого напряжения. Блок также включает настраиваемый интерфейс для взаимодействия с пользователем и сторонними устройствами.



47 мм

Проникновение в сталь при FFD=700 мм, экспозиция 10 мин, плёнка D7, D=2

Номограмма рентгеновского аппарата CP225D

Мультифункциональная карусель

Поворотный механизм вокруг оси рентгеновского аппарата позволяет выбрать одну из 5 позиций: бериллиевое окно 0,8 мм, полностью открытое окно 60°×40° с алюминиевым фильтром 3 мм, диафрагма 480×100 мм (либо пользовательская), лазерная указка, свинцовый затвор. Можно переключать положения, вращая колесо карусели. Генератор CP225D определяет выбранное положение автоматически и передаёт эту информацию в POWERBOX.

Если карусель находится в промежуточном положении или установлена в позицию указателя, то проведение экспозиции будет невозможно. Режим бериллиевое окно ограничивает воздействие порогом в 50 кВ. Блок управления отображает предупреждающее сообщение, если свинцовый затвор не установлен во время предварительного нагрева либо если он закрыт во время нормальной экспозиции.

  1. Окно-затвор.
    Это свинцовая пластина толщиной 8 мм, перекрывающая выход рентгеновского излучения. Применяется во время тренировки аппарата, чтобы уменьшить интенсивность излучения и уменьшить область радиационной опасности.


  2. Полностью открытое окно.
    Стандартное окно с углом выхода излучения 60°×40°. Включает алюминиевый фильтр толщиной 3 мм. Применяется для решения большинства задач рентгеновского контроля.


  3. Индивидуальная диафрагма.
    Используется для снижения влияния рассеянного излучения на приёмник излучения. Стандартно предусмотрена диафрагма для плёнки размером 480×100 мм при фокусном расстоянии 700 мм. Под заказ возможно изготовление других форм и размеров диафрагмы.


  4. Бериллиевое окно.
    Полностью открытое положение без применения алюминиевого фильтра для использования генератора при установке значений напряжения до 50 кВ. Подходит для проверки лёгких сплавов, таких как алюминий, магний или материалы на основе волокон, таких как стекло и углерод.


  5. Окно с лазерным указателем.
    При нажатии кнопки более 1 сек из центра лазерной указки испускается луч красного света. Лазер автоматически выключится через 20 сек или при повторном нажатии красной кнопки. Используется для юстировки генератора по проверяемой области.

Система охлаждения

Мощный главный вентилятор отвечает за охлаждение анода генератора CP225D и обеспечивает 100% рабочий цикл аппарата. Когда вентилятор работает на максимальной скорости, из-за большого объёма вытесняемого воздуха будет издаваться звук, похожий на сирену. Это является одновременно звуковым предупреждением при испускании рентгеновских лучей. Однако в закрытом помещении это может доставлять неудобства. Поэтому скорость вентилятора можно регулировать с помощью пульта POWERBOX, выбрав из трёх настроек: Максимальное охлаждение/Maximum cooling, Среднее/Medium и Тихий режим/Silent.


Схема движения воздушных потоков системы охлаждения аппаратов серии СР



100 %

Рабочий цикл при 30 °C

Встроенная память генератора

Моноблок CP225D оснащён электронной памятью, которая может хранить информацию о 5 000 снимков, включая дату и время, параметры экспозиции, измерения кВ, мА и внешнего источника питания, а также любые ошибки, зарегистрированные блоком управления. Содержимое памяти доступно через меню POWERBOX и предоставляет пользователю все данные об истории использования аппарата, которые можно загрузить на USB-накопитель для последующего анализа.

Эта память не зависит от используемого блока управления или силового модуля генератора (Power Module), поэтому к записям можно получить доступ, даже если POWERBOX и модуль неисправны либо были заменены.

Габаритные размеры генератора CP225D

Области применения генератора CP225D

Разработанный для облегчения жизни операторов в цеховых и полевых условиях, CP225D является идеальным партнером для быстрой, простой и точной рентгенографии практически любого материала. Независимо от выбранного применения, генератор обеспечивает чёткое, ясное и детальное изображение скрытых областей объекта контроля. В таких сферах, как строительство или нефтехимия, будут высоко оценены его мощность, малое фокусное пятно, небольшая масса и габариты и высокая проникающая способность.

Строительство подводного трубопровода – кейс от ICM

В 2019 году компания ICM представила кейс о прокладке газопровода длиной 8,4 км по дну Норвежского моря с помощью трубоукладочного судна North Sea Giant. Операция такого масштаба требовала тщательного изучения каждого сварного шва, соединяющего трубопровод длиной несколько километров. Поэтому первостепенное значение имел выбор высококвалифицированных операторов и современного оборудования для контроля качества.

Детали подводных трубопроводов собирались на заводе, по площади в два раза превышающем размер футбольного поля. Там 12-метровые трубы проходили через серию рабочих станций: предварительного нагрева, сварки, испытаний и нанесения покрытия. В общей сложности проект состоял из 700 двойных сварных швов, 700 других магистральных сварных швов, а также врезных сварных швов на суше и на море.

С самого начала требовались надёжные, практичные и легко реализуемые решения для обеспечения бесперебойной работы сборочной заводской линии. Норвежская компания остановилась на оборудовании для радиографических испытаний GO-SCAN 1510 XR. Цифровой КМОП-детектор размером 15×10 см, 49,5 мкм, в связке с CP225D, генератором рентгеновского излучения с постоянным напряжением 225 кВ, оказался идеальным инструментом для этой задачи.

Программное обеспечение для обработки изображений Sherlock компании ICM было адаптировано для удовлетворения потребностей клиента в соответствии со стандартом EN ISO 17636-2, охватывающим радиографический контроль с использованием решений цифровой визуализации. Система также должна была соответствовать очень строгим техническим условиям для подводного трубопровода DNV OS-F101. Помимо изображений с высоким разрешением, портативность и универсальность всей системы стали большим преимуществом, когда источник и детектор рентгеновского излучения устанавливались на производственной линии.

В итоге все трубы были готовы к намотке на массивную катушку в задней части судна The North Sea Giant и отправке в экспедицию. Для выполнения этого проекта потребовалось четыре недели, тысячи сварных швов и около сотни операторов. Трубопровод Equinor сейчас проходит по дну Норвежского моря, а компании Axess и Technip FMC и дальше работают, используя оборудование, предоставленное Teledyne ICM.

Блок управления POWERBOX

Блок питания и управления специально разработан для серии портативных рентгенаппаратов SITE-X CP. Устройство в полной мере реализует принцип Plug & Play и легко подключается к любому аппарату линейки без дополнительных настроек. Масса блока — всего 7,9 кг. Кроме того, полный комплект оборудования с генератором, свинцовой заглушкой, двумя диафрагмами, лазерным указателем, пультом POWERBOX и двумя кабелями — значительно легче, чем один эквивалентный по характеристикам рентгеновский генератор, произведённый любым из конкурентов Teledyne ICM.

Блок управления POWERBOX выполнен в ударопрочном и надёжном корпусе с резиновым амортизатором и защитой согласно классу IP65, что обеспечивает его безопасную эксплуатацию в суровых условиях и пыльной среде. Работоспособен при температурах от -30 до +55 °C. Имеет многофункциональную позиционирующую рукоятку, которую можно зафиксировать как настольную подставку или прочную ручку для переноски.

Габаритные размеры блока управления POWERBOX с рукояткой

Источники питания

Устройство поддерживает широкий диапазон входного напряжения: от 90 до 264 В переменного тока, без переключателя. Это означает, что блок управления POWERBOX будет работать от электросети практически по всему миру. Коэффициент мощности 0,99 позволяет ему питаться от любой из наиболее часто используемых лёгких и маломощных генераторных установок, доступных на рынке. А с помощью небольшого дополнительного преобразователя тока этот пульт сможет получать энергию даже от автомобильного аккумулятора.

POWERBOX оснащён системой точного измерения напряжения и частоты источника питания. Он постоянно отслеживает и анализирует квадратный корень входного напряжения, пиковое напряжение и частоту. Если входная мощность выходит за пределы указанного рабочего диапазона, блок управления автоматически прекращает любое дальнейшее воздействие, чтобы предотвратить повреждение оборудования.

Интерфейс и функциональные возможности

Передняя панель блока управления оснащена двумя графическими вакуумно-люминесцентными дисплеями, сенсорной алфавитно-цифровой клавиатурой со звуковым эффектом, световыми индикаторами, переключателем on/off и ключом безопасности. Функция постоянной мощности Constant Power function (Pct) автоматически установит мА на максимально возможное значение в соответствии с максимальным рабочим диапазоном и соответствующим образом отрегулирует требуемое время воздействия.

Устройство имеет боковые герметичные разъёмы военной спецификации MIL-DTL 26482, а также USB-порты. Главный порт USB можно использовать для обновления генератора CP или программного обеспечения пульта, для импорта диаграмм экспозиции, новых языков и загрузки записей памяти генератора, для архивирования или анализа полученных данных. Подчинённый порт USB обеспечивает расширенное дистанционное управление и связь с компьютеризированными системами.

POWERBOX предлагает интуитивно понятное многоязычное пользовательское меню, широкий спектр функций измерения, контроля и безопасности. Опционально доступен калькулятор времени экспозиции. В блоке реализована индикация точного положения карусельной системы генератора SITE-X CP: свинцовая заглушка, лазерный указатель, бериллиевое окно, алюминиевый фильтр, настраиваемая диафрагма. Для предотвращения несанкционированного использования устройство предусматривает программируемую трёхуровневую систему кодов доступа.

Особенности блока управления

  • автоматическое определение подключенного генератора SITE-X серии CP;
  • стабильная работа от разнообразных источников питания даже при перепадах напряжения;
  • режим постоянной мощности Constant Power function;
  • автоматический предварительный нагрев;
  • гибкая настройка экспозиции;
  • режим автоматической тренировки аппарата;
  • полный мониторинг системы;
  • разъёмы для подключения периферийных устройств;
  • порты USB для удалённого мониторинга процесса контроля и обновления системы;
  • 2 дисплея с разрешением 128×256 пикселей;
  • эргономичный и ударопрочный корпус.

Соответствие стандартам

  • оборудование изготовлено в соответствии
    с сертифицированной системой менеджмента качества ISO 9001/2008;

  • соответствует требованиям стандарта NFC 74-100 Bureau Veritas LCIE;

  • сертификация CE: Директива по электромагнитной совместимости, Директива
    по низковольтному оборудованию.

Комплектация

  • рентгеновский генератор SITE-X CP225D;
  • блок питания и управления POWERBOX;
  • соединительный кабель 20 м;
  • сетевой кабель 10 м;
  • руководство по эксплуатации;
  • комплект документов;
  • сумка для кабелей;
  • транспортировочный контейнер.

Аксессуары

Для новой линейки рентгеновских генераторов SITE-X серии CP выпускается широкий ассортимент аксессуаров. Они были разработаны специалистами в области неразрушающего контроля и для них. Данные принадлежности прошли испытания в самых тяжёлых полевых условиях и доказали свою эффективность и надёжность. Будь то сигнальная лампа, универсальный штатив или кейс для транспортировки — все эти аксессуары обеспечивают бесперебойность рабочих процессов и способствуют продуктивной работе в любых условиях.

Специализированные диафрагмы

Серия рентгеновских генераторов SITE-X CP оснащается встроенным коллиматором карусельного типа на пять различных позиций. По требованию заказчика любое из этих положений может быть снабжено пользовательской диафрагмой, изготовленной по индивидуальным параметрам в соответствии с конкретной задачей.

Усиленный соединительный кабель

Усиленная версия соединительного кабеля для генераторов SITE-X серии CP была разработана для использования в экстремальных условиях.

Прочный кожух обладает амортизирующими свойствами и снижает нагрузку на внутренние провода в случае неожиданного дёргания или натяжения кабеля.

На конце кабеля с креплением к рентгенаппарату имеется пружина длиной 20 см. Она ограничивает степень сгибания кабеля и защищает его от разрыва, сохраняя при этом подвижность и гибкость.

Крепление трубное

Ременное крепление-слайдер позволяет оператору надёжно зафиксировать любой из генераторов SITE-X серии CP на трубе для проведения рентгеновского контроля. Может использоваться на многих видах труб в различных промышленных областях.

Штатив треножный

Штатив оборудован телескопическими ножками и специализированным держателем для аппаратов серии CP, что позволяет упростить установку генератора к объекту контроля, в том числе, в полевых условиях.

Штатив позволяет поднимать генератор на требуемую высоту, устанавливать его в вертикальном или горизонтальном положении, под наклоном, а также поворачивать вокруг своей оси на 360°.

Параметры штатива из алюминия:
длина в сложенном виде 105 см;
высота регулируется от 44 до 267 см;
масса 7,9 кг.

Параметры штатива из углеродного волокна:
длина в сложенном виде 62 см;
высота регулируется от 22 до 157 см;
масса 2,8 кг.

Преобразователь тока

Данное устройство из входного напряжения 12 или 24 В постоянного тока генерирует выходное напряжение 230 В частотой 50 Гц. Преобразователь способен выдавать электрическую мощность до 1 500 Вт. Позволяет питать один генератор CP и один пульт POWERBOX от аккумулятора, аналогичного автомобильному.

Габариты 420×220×88 мм. Масса 7 кг.

Сигнальная лампа

Выносное сигнальное устройство с красным мигающим фонарём, выполненное в прочном металлическом корпусе. Крепится к блоку управления POWERBOX с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. В основании лампы имеется резьба стандарта 1/4-20UNC, что позволяет устанавливать её на штатив-треногу либо на магнитную опору.

Габариты 110×140 мм. Масса 3,1 кг.

Аудиовизуальная сигнализация

В компактном усиленном корпусе совмещены блок световой сигнализации и звуковая сирена с уровнем громкости 100 дБ. Сигнальный мигающий фонарь имеет три цвета: красный, зеленый и оранжевый. Доступны различные настройки, которыми можно управлять с помощью POWERBOX. Устройство соединяется с пультом с помощью кабеля длиной 20 метров. Основание имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

Габариты 308×110 мм. Масса 3,9 кг.

Штатив для сигнализации

Совместим со световым и звуковым сигнальными устройствами для серии CP. Изготовлен из алюминия. Три телескопические ножки диаметром 20,2 мм закреплены вокруг центральной стойки. Высота штатива регулируется от 54,5 до 141,5 см.

Длина в сложенном виде составляет 56 см. Масса 0,91 кг.

Транспортировочный кейс PELICASE

Аппараты SITE-X CP можно транспортировать в прочном пластиковом кейсе. По периметру крышки расположены замки-защёлки, сбоку имеются удобные ручки для переноски, а в нижней части есть колёса.

Специализированный кейс вмещает один генератор CP, один пульт POWERBOX, кабель питания длиной 20 метров и соединительный кабель длиной 10 метров, а также одно аудиовизуальное сигнальное устройство со штативом.

Габариты 950×690×395 мм.
Масса 17,7 кг(пустой) / 50,2 кг(заполненный).

Транспортировочный ящик ALUCASE

Это большой алюминиевый контейнер для безопасной транспортировки рентгеновских аппаратов ICM SITE-X CP.

Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора CP, одного блока управления POWERBOX, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров, одного штатива для генератора и одного аудиовизуального сигнального устройства со штативом.

Масса: 22 кг (пустой) / 65,5 кг (заполненный).

Технические характеристики генератора SITE-X CP225D

Геометрия излучения

направленная

Питание

от сети

Тип выходного напряжения

постоянного потенциала

Диапазон выходного напряжения

10 – 225 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки

1 – 10 мА

Ток трубки при полной мощности 4,0 мА
Шаг выбора тока трубки 0,1 мА
Максимальная мощность на аноде 900 Вт
Стабильность напряжения (кВ) и тока (мА) ± < 0,5%
Максимальный полезный угол излучения 60°×40° эллиптический
Размер оптического фокального пятна (EN12543) 3.0 мм (EN 12543), ~1.5 мм (IEC 336)
Собственная фильтрация 0,8 мм (Be)
Рабочий цикл при температуре окружающей среды 30 °С 100%
Проникновение в сталь (FFD=700 мм, D7+pb, D=2, T=10 мин) 47 мм
Режим постоянной мощности есть
Доза утечки на расстоянии 1 м на полной мощности < 2,0 мЗв/ч
Давление изоляции SF6 при +20 °С 5,5 бар

Напряжение питания охлаждающего вентилятора

48 В постоянного тока
Потребление сети при 230 В переменного тока 6 А
Измерительная схема микроконтроллера высокого напряжения (кВ и мА) есть
Часы реального времени для полного автоматического прогрева есть
Безотказная красная лампа-индикатор есть
Уровень пылевлагозащиты IP65

Диапазон рабочих температур

от -30 до +60 °С
Диапазон температур хранения от -40 до +70 °С

Встроенная карусель с 5 выходами

свинцовый затвор,

лазерный целеуказатель,

бериллиевое окно 0,8 мм,

алюминиевый фильтр 3 мм,

диафрагма 10×48 см

Стандартная длина соединительного кабеля  20 м
Максимальная длина соединительного кабеля 100 м (5×20 м)
Тип соединителя MIL-DTL 26482, метал. круглый
Положение розетки осевое или радиальное, переключаемое пользователем
Защитные кольца/рукоятки 2 шт
Габаритные размеры  Ø 140×725 мм
Масса без защитных колец 14,7 кг



Технические характеристики блока управления POWERBOX

Шаг настройки напряжения, тока, времени экспозиции

1.0 кВ, 0.1 мА, 1.0 сек

Диапазон установки времени экспозиции 1 сек – 99 мин 59 сек
Режим постоянной мощности есть
Регулируемое время предварительного нагрева 3 – 99 сек
Контрольные световые индикаторы (питание вкл, рентген вкл, безопасность) 3 шт.
Независимые кнопки СТАРТ и СТОП есть
Двухпозиционный поворотный переключатель с ключом безопасности рентген ВКЛ / рентген ВЫКЛ
Двухпозиционный главный поворотный переключатель включение / выключение питания
Индикация точного положения карусельной системы есть
Вакуумные флуоресцентные дисплеи высокой яркости (VFD) 2 шт. по 64×128 пикселей каждый
Алфавитно-цифровая клавиатура из полиэстера с сенсорным управлением и звуковым эффектом есть
Автоматический предварительный нагрев есть
Калькулятор времени экспозиции опционально
Расчёт экспозиции по пользовательским данным опционально
Программируемая блокировка безопасности 3 варианта
Количество языков меню, включая русский 19
Возможности для мониторинга и обновления программного обеспечения USB-интерфейс
Тип источника питания сеть, электрогенератор, аккумулятор
Диапазон напряжения питания от 90 до 264 В переменного тока
Диапазон частот питающей сети от 45 до 66 Гц
Входной коэффициент мощности на максимальном режиме 99%
Входной ток при полной мощности, 230 В переменного тока 6.0 А
Диапазон рабочих температур от -30 до +55 °С
Диапазон температур хранения от -40 до +70 °С
Класс защиты IP65
Габариты без ручки 351×151×344 мм
Масса 7,9 кг
