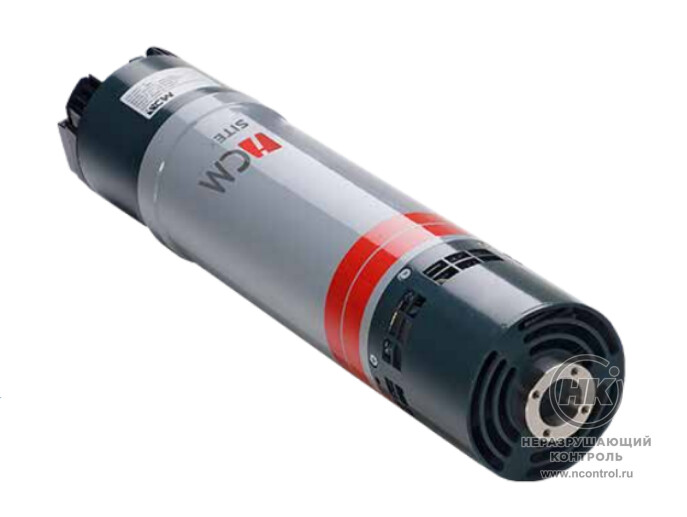

Рентгеновский аппарат ICM SITE-X C1802

SITE-X C1802 — портативный панорамный рентгеновский генератор, предназначенный для работы в составе кроулера. Применяется для контроля кольцевых сварных соединений тонкостенных трубопроводов небольшого диаметра. Диапазон анодного напряжения 50 – 180 кВ. Максимальное проникновение по стали составляет 11 мм с фокусного расстояния 700 мм на плёнку Agfa D7+Pb, оптическая плотность снимка 1.5, время экспозиции 10 минут.

 Генератор SITE-X C1802 относится к полупериодным аппаратам, в которых для питания рентгеновской трубки используется только половина синусоиды высокого напряжения. Характер излучения — импульсный, с большой длительностью импульса. Регулировка анодного тока возможна в диапазоне от 1 до 3 мА с шагом 0.1 мА. При работе на полной мощности максимальный ток трубки составляет 2 мА.

Номограмма рентгеновского аппарата SITE-X C1802

Портативный моноблок

Блок излучателя SITE-X C1802 сверхкомпактный и лёгкий, его масса — всего 9,5 кг. Специальные точки крепления позволяют устанавливать его на любую модель кроулера с помощью простых переходников. Портативность аппарата делает возможным исследование сварных швов в трубопроводах малого диаметра, на изогнутых участках и в местах со сложным доступом. Защита корпуса по классу IP65 обеспечивает надёжную работу в полевых условиях.

Внутренняя конструкция также отвечает принципу минимизации веса моноблока. SITE-X C1802 оснащён рентгеновской трубкой со стержневым анодом, при этом фокусное пятно вынесено за пределы изолирующей среды SF-6. Благодаря такой конфигурации удалось сократить объём свинца, необходимый для стандартной радиационной защиты.

Система охлаждения аппаратов SITE-X снижает температуру анода в два раза, что увеличивает длительность непрерывной работы генератора. Облегчённые версии на 180 кВ из-за уменьшенных массогабаритных характеристик имеют меньшую мощность, малый размер радиатора и соответственно меньший рабочий цикл. Продолжительность цикла работы для модели C1802 составляет 50% на открытом воздухе при +30 °C.

Рентгеновская трубка Lohmann на 180 кВ
для генератора SITE-X C1802

Однородность излучения

Все панорамные рентгеновские аппараты ICM SITE-X оборудованы запатентованной автоматической системой коррекции пучка излучения. Идеальная однородность гарантируется благодаря регулировке контура обратной связи в реальном времени, а значение EMR (Eccentric Means Ratio), достигаемое на плёнках, составляет менее 5%. Соответственно, нет необходимости компенсировать неоднородность луча путём центрирования генератора, что сокращает его подготовку к работе.

Направление выхода излучения перпендикулярно оси моноблока SITE-X C1802. Окно выхода обозначено двумя красными линиями с наружной стороны корпуса. Форма пучка — прямая, круговая, с углом 360°×40°(2×20°). Оптическое фокусное пятно размером Ø4×0,5 мм по EN12543 смещено относительно центральной оси к краю блока излучателя.

Габаритные размеры генератора SITE-X C1802

История версий

Компания ICM начала развивать свою продуктовую линейку с выпуска панорамных рентгеновских генераторов. Значительное расширение ассортимента SITE-X произошло в 1995-1998 годах за счёт появления серии аппаратов с выходным напряжением от 180 до 360 кВ. Технологические возможности совершенствовались на каждом этапе разработки, исходя из качества, общей надёжности и необходимости значительного увеличения срока службы рентгеновской трубки.

Ранее модельный ряд кроулерных панорамных генераторов SITE-X насчитывал 10 вариантов устройств, в том числе три версии SITE-XS на 200, 225 и 250 кВ. В настоящее время выпускаются только аппараты C1802 и C3003 как наиболее востребованные среди пользователей. Данные модификации выделены в сравнительной таблице.

Модель C1802 C2004 C2254 C2504 C3003 C3203 C3603

Диапазон анодного напряжения

50 – 180 кВ

 70 – 200 кВ  70 – 225 кВ  70 – 250 кВ  90 – 300 кВ  90 – 320 кВ  120 – 360 кВ

Диапазон анодного тока

1 – 3 мА

 1 – 7 мА  1 – 7 мА  1 – 5 мА  1 – 5 мА  1 – 5 мА  1 – 5 мА

Ток трубки при полной мощности

2,0 мА

4,5 мА 4,0 мА 3,6 мА 3,0 мА 2,8 мА 2,5 мА

Фокусное пятно

Ø4×0,5 мм

Ø5×0,8 мм Ø5×0,8 мм Ø5×0,8 мм Ø5×0,8 мм  Ø5×0,8 мм  Ø6×1,0 мм

Проникновение в сталь

11 мм

32 мм 39 мм 46 мм 54 мм 58 мм  69 мм

Рабочий цикл при +30 °С

50%

100% 100% 100% 100% 100%  60%

Габариты

Ø250×653 мм

Ø248×697 мм Ø248×697 мм Ø248×697 мм Ø346×831 мм Ø248×757 мм Ø280×875 мм
 Масса (без колец)

9,5 кг

28 кг 28 кг 28 кг 32 кг 32 кг  48 кг

Блок питания и управления CCU186

Для панорамных рентгеновских генераторов SITE-X, работающих в связке с кроулером, разработан сверхлёгкий блок управления CCU186 с батарейным питанием. Главным преимуществом устройства является то, что все функции стандартных блоков управления доступны в конфигурации кроулера: автоматический медленный предварительный нагрев, постепенное повышение напряжения с каждой экспозицией, выбор заданных значений с шагом 1 кВ и 0,1 мА и т.д.

Размещение на кроулере блока управления вместе с дисплеем и клавиатурой подвергает эти хрупкие компоненты излишним нагрузкам и экстремальным воздействиям внутри трубы. Решением компании ICM стал независимый карманный пульт дистанционного управления CCU186R. Он используется для программирования параметров экспонирования, а также для управления процедурой предварительного нагрева. По завершении данных операций пульт ДУ может быть отключен.

Интеграция в систему

Блок управления производится исключительно как продукт OEM (Original Equipment Manufacturer). Это означает, что он всегда является неотъемлемой частью более крупной сборки и должен быть интегрирован в систему рентгеновского контроля. Все кроулерные аппараты SITE-X автоматически идентифицируются и управляются CCU186: взаимозаменяемость является полной и может быть мгновенно реализована на месте.

CCU186 образует прямую и простую связь с электроникой кроулера. В то время как пульт CCU186R управляет предварительным нагревом и процедурой программирования кВ и мА, кроулер, замыкая простой контакт, контролирует выполнение экспонирования и его продолжительность. Для каждой из экспозиций он получает подтверждение того, что они были выполнены эффективно и в точном соответствии с выбранными радиологическими параметрами.

Подключение компонентов

Чтобы предоставить пользователю максимум возможностей, CCU186 поставляется установленным на радиаторе без какой-либо крышки. Устройство необходимо изолировать с помощью плоской уплотнительной ленты в комплекте, а также использовать герметичные сальники для различных кабелей. Для оптимального рассеивания тепла рекомендуется устанавливать блок в горизонтальном положении радиатором сверху.

Кабель для соединения с генератором SITE-X оснащён круглой 9-контактной розеткой. Другой его конец снабжён 9 клеммами, помеченными от A до I, которые должны быть подключены к соответствующим клеммам на колодке блока CCU186. Этот кабель имеет стандартную длину 2 метра, а его внешний диаметр 17±1 мм.

Кабель для пульта дистанционного управления разделён на две части. Одна часть длиной 20 см позволяет подключить CCU186 к розетке, другая часть длиной 2 м соединяет эту розетку и пульт ДУ.

Схема подключения компонентов

Варианты источников питания

CCU186 предназначен для работы за счёт питания от блока батарей с номинальным напряжением 120 В постоянного тока, обычно это 10 элементов по 12 В. Широкий допуск по уровням напряжения от 105 до 140 В означает, что все типы батарей могут использоваться от полностью заряженного до почти полностью разряженного состояния элементов без потери производительности.

Также можно использовать источник питания 120 В постоянного тока, полученный путём выпрямления и сглаживания сети 220 В / 50 Гц с помощью понижающего трансформатора или от генератора. Единственные условия: напряжение должно оставаться в установленных пределах, а остаточная пульсация не должна превышать 7 В. В случае сети с частотой 50 Гц, работающей через двухполупериодный выпрямитель, это соответствует фильтрующему конденсатору на 10 000 мкФ.

Производительность

Блок управления CCU186 специально разработан для использования с генераторами SITE-X при внутритрубных исследованиях. С этой целью источник питания был максимально упрощён, сохранив высокую надёжность и производительность при небольших размерах. Фактически он способен обеспечивать непрерывную мощность 900 Вт и гарантировать, что напряжение питания генератора останется стабильным независимо от значений напряжения батареи.

С помощью точной системы управления установленные значения киловольт и миллиампер поддерживаются с точностью до ±0,5%. Таким образом, можно получить постоянные значения интенсивности и контрастности на всех снимках без каких-либо корректировок времени экспозиции.

Для экономии заряда CCU186 может автоматически перейти в режим ожидания, снизив общее энергопотребление до минимума. Например, если в течение нескольких минут не поступало ни одной команды, система отключит охлаждающие вентиляторы.

В случае непредвиденного отключения электропитания блок управления сохранит все настройки в памяти, что позволит без труда перезапустить устройство.

Комплектация

  • рентгеновский генератор SITE-X C1802;

  • блок питания и управления CCU186;

  • соединительный кабель 2 м;

  • сетевой кабель 20 + 20 cм;



  • руководство по эксплуатации;
  • комплект документов;
  • сумка для кабелей;
  • транспортировочный контейнер.

Аксессуары

Для рентгеновских генераторов SITE-X и SITE-XS доступен широкий спектр принадлежностей. Они были разработаны специалистами в области неразрушающего контроля и для них. Все аксессуары прошли испытания в самых сложных полевых условиях и доказали свою эффективность и надёжность. Всё — от сигнальной лампы до транспортировочного ящика — было создано, чтобы упростить рабочий процесс и повысить его продуктивность.

Сигнальная лампа

Выносное сигнальное устройство с красным мигающим фонарём, выполненное в усиленном корпусе. Крепится к блоку управления SCU286 с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. Основание конструкции имеет резьбу стандарта 1/4-20UNC, что позволяет устанавливать лампу на штатив-треногу либо на магнитную опору.


Габариты 160×135 мм. Масса 3 кг.

Аудиовизуальная сигнализация

Выносное сигнальное устройство, на панели которого установлен красный мигающий фонарь и блок звуковой сирены с уровнем громкости 102 дБ. Соединяется с пультом управления SCU286 с помощью кабеля длиной 20 метров. Основание конструкции имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

Габариты 280×180×170 мм. Масса 3 кг.

Штатив треножный

Совместим со световым и звуковым сигнальными устройствами. Для максимальной прочности и устойчивости складные телескопические ножки закреплены вокруг центральной стойки, высота регулируемая: от 50 до 140 см. Головка имеет стандартное крепление, как у штативов для камер.

Длина в сложенном виде 56 см.
Масса 0,91 кг.

Коллиматор

Представляет собой состоящее из двух частей кольцо на свинцовой основе с экраном-заглушкой. Коллиматор может быть закреплён по периметру панорамного генератора SITE-X для формирования направленного пучка рентгеновского излучения.

Соединительный кабель

Позволяет установить USB-соединение между блоком управления SCU286 и персональным компьютером. Это делает возможным управление работой рентгеновских генераторов SITE-X и SITE-XS через интерфейс ПК.

Транспортировочный ящик ALUCASE

Это большой алюминиевый кейс для безопасной транспортировки рентгеновских аппаратов SITE-X и SITE-XS. Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора, одного блока управления, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров и одного аудиовизуального сигнального устройства со штативом.

Технические характеристики моноблока SITE-X C1802

Геометрия излучения

панорамная

Электропитание

от батареи кроулера

Диапазон выходного напряжения

50 – 180 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки 1 – 3 мА
Ток трубки при полной мощности 2,0 мА
Шаг выбора тока трубки 0,1 мА
Максимальный полезный угол излучения 360°×40°(2×20°)
Размер оптического фокального пятна (EN12543) Ø4×0,5 мм
Собственная фильтрация эквив. 3,5 мм (Al)
Встроенный коллиматор нет
Рабочий цикл при температуре окружающей среды +30 °С 50%
Проникновение в сталь (FFD=700 мм, D7+pb, D=1.5, T=10 мин) 24 мм
Микроконтроллер для измерения значений кВ и мА  есть
Доза утечки на расстоянии 1 м на полной мощности < 2,0 мЗв/ч
Давление изоляции SF6 при +20 °С  5,0 кг/см2
Напряжение питания охлаждающего вентилятора 24 В постоянного тока
Уровень пылевлагозащиты IP65
Защитные кольца нет
Положение соединительной розетки аксиальное
Диапазон рабочих температур от -25 до +70 °С
Диапазон температур хранения от -40 до +80 °С
Габаритные размеры Ø 250×653 мм
Масса без защитных колец 9,5 кг

Технические характеристики блока управления CCU186

Тип источника питания

Pb или Cd-Ni батареи

Уникальный диапазон напряжения питания от 105 до 140 В постоянного тока
Максимальный средний ток (300 кВ / 3 мА – SITE-X C3003) 7 А
Прямое измерение кВ и мА есть, с точностью ±0,5%
Отображение запрограммированных параметров (CCU186R) есть
Шаг программирования напряжения и тока (CCU186R) 1 кВ / 0,1 мА
Полезный диапазон внутреннего таймера предварительного нагрева (CCU186R) от 2 до 30 мин, с шагом 1 мин
Точность контроля напряжения батареи ±0,2%
Светодиодный дисплей с переменной яркостью (CCU186R) линейный 1×8, с антибликовым экраном
Сенсорная полиэфирная буквенно-цифровая клавиатура (CCU186R) 12 клавиш
Общее включение управляется кроулером
Функции «СТАРТ», «СТОП» и время выдержки управляется кроулером
Полуавтоматический предпусковой подогрев на выбранных кВ есть
Диапазон рабочих температур от -25 до +85 °С
 Диапазон температур хранения от -40 до +85 °С
 Габаритные размеры CCU186 280×170×162 мм
 Габаритные размеры CCU186R 100×211×26 мм
 Масса общая 4 кг
