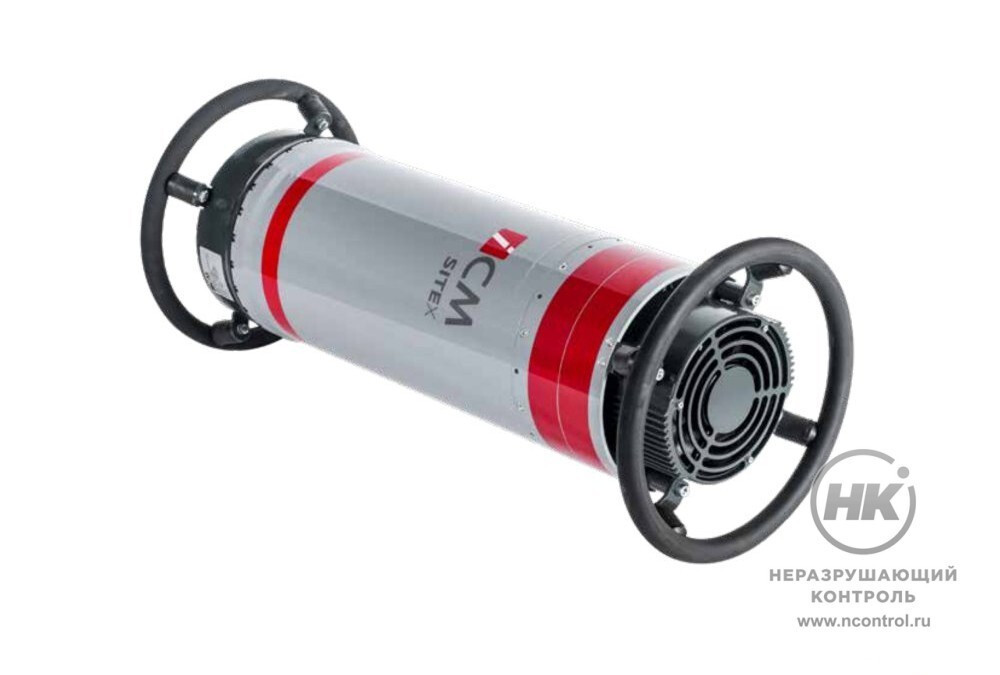

Рентгеновский аппарат ICM SITE-X C3005

SITE-X C3005 — переносной рентгеновский генератор с панорамной геометрией излучения. Предназначен для промышленной дефектоскопии технологических изделий и трубопроводов с толстой стенкой в производственных и полевых условиях. Диапазон анодного напряжения 90 – 300 кВ. Максимальное проникновение по стали составляет 60 мм при условиях: F=700 мм, плёнка Agfa D7+Pb, D=1.5, экспозиция 10 мин. Внесён в реестр средств НК ПАО «Газпром».

В аппарате SITE-X C3005 реализована полупериодная схема питания анода, ток регулируется в диапазоне от 1 до 5 мА с шагом 0.1 мА. Встроенный микроконтроллер обеспечивает прямое и точное измерение высокого напряжения и токовых значений, что гарантирует стабильность и воспроизводимость радиологических параметров.

Номограмма рентгеновского аппарата SITE-X C3005

Конструктивные преимущества

Источником ионизирующего излучения в аппарате SITE-X C3005 служит стеклянная рентгеновская трубка Lohmann C300/5 NRF со стержневым анодом. Фокус вынесен за пределы высоковольтного генератора с элегазовой изоляцией. Благодаря этому сокращён объём свинца, необходимого для радиационной защиты персонала. Такая конфигурация позволила инженерам ICM улучшить качество и общие характеристики без увеличения веса устройства.

SITE-X C3005 поддерживает 100% рабочий цикл при полностью безопасных условиях. Система охлаждения является уникальной разработкой производителя. Высокоэффективный теплообменник снижает температуру анода на 50%, что даёт возможность пользоваться генератором, не дожидаясь его остывания. Достаточно естественной паузы в работе аппарата для смены и подготовки контролируемого участка.

Панорамные генераторы ICM SITE-X могут использоваться как при работе от сети с пультом SCU 286, так и при работе от батарей с пультом CCU186. Приобретая стандартный аппарат, пользователь легко может трансформировать его в кроулерный, и наоборот. Взаимозаменяемость генераторов позволяет избежать покупки дополнительного оборудования для каждого отдельного применения.

Упрощённая схема преобразования высокого напряжения в полупериодных аппаратах позволяет одновременно выставить максимальное напряжение и максимальный ток, что невозможно для аппаратов постоянного потенциала. Так как в электронике излучателя содержится меньшее количество элементов, его дешевле обслуживать и ремонтировать. По вопросам технической поддержки и ремонта р/а ICM SITE-X и SITE-XS вы можете обратиться наш сервисный центр: +7 343 333-33-03.

Однородность излучения

Панорамные рентгеновские генераторы SITE-X оборудованы запатентованной автоматической системой коррекции рентгеновского луча. Идеальная однородность обеспечивается благодаря регулировке контура обратной связи в реальном времени, а значение EMR (Eccentric Means Ratio) составляет менее 5%. Соответственно, нет необходимости компенсировать неоднородность излучения путём центрирования моноблока, что сокращает его подготовку к работе.

SITE-X C3005 имеет боковой выход излучения, окно обозначено двумя красными линиями с наружной стороны корпуса. Максимально полезный угол раскрытия рентгеновского пучка составляет 360°×40°(2×20°). Оптическое фокусное пятно имеет размер Ø5×0,8 мм согласно EN12543 и смещено относительно центральной оси к краю блока излучателя.

Габаритные размеры генератора SITE-X C3005

Соответствие стандартам

Полупериодные аппараты SITE-X с максимальным напряжением от 300 кВ внесены в перечень средств неразрушающего контроля качества сварных соединений, сформированный департаментом предприятия «Газпром». Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017 регламентированная радиационная толщина в направлении просвечивания для модели C3005 составляет до 60 мм по стали.

Генератор SITE-X C3005 имеет сертификацию PTB и соответствует европейским нормативам на использование рентгеновского оборудования. По результатам испытаний соблюдены предписания общих правил защиты от ионизирующего излучения: максимальная локальная доза, установленная для нагрузки в единицу времени в 18 000 мА/час, с закрытым выходным окном на расстоянии в 1 м от фокусного пятна составила 8,1 mSv/час.

История версий

Значительное расширение ассортимента продукции компании ICM происходило в 1995-1998 годах. В этот период появилась серия рентгеновских аппаратов с выходным напряжением от 180 до 360 кВ. Ранее в линейке панорамных генераторов SITE-X было 10 вариантов устройств, в том числе три версии SITE-XS на 200, 225 и 250 кВ. В настоящее время выпускаются только модели C1802S, C3005 и C3205. Данные модификации генераторов выделены в сравнительной таблице.

Модель C1802 C2004 C2254 C2504 C3003 C3203 C3603

Диапазон анодного напряжения

50 – 180 кВ

 70 – 200 кВ  70 – 225 кВ  70 – 250 кВ  90 – 300 кВ  90 – 320 кВ  120 – 360 кВ

Диапазон анодного тока

1 – 3 мА

 1 – 7 мА  1 – 7 мА  1 – 5 мА  1 – 5 мА  1 – 5 мА  1 – 5 мА

Ток трубки при полной мощности

2,0 мА

4,5 мА 4,0 мА 3,6 мА 3,0 мА 2,8 мА 2,5 мА

Фокусное пятно

Ø4×0,5 мм

Ø5×0,8 мм Ø5×0,8 мм Ø5×0,8 мм Ø5×0,8 мм  Ø5×0,8 мм  Ø6×1,0 мм

Проникновение в сталь

11 мм

32 мм 39 мм 46 мм 54 мм 58 мм  69 мм

Рабочий цикл при +30 °С

50%

100% 100% 100% 100% 100%  60%

Габариты

Ø250×653 мм

Ø248×697 мм Ø248×697 мм Ø248×697 мм Ø346×831 мм Ø248×757 мм Ø280×875 мм
 Масса (без колец)

9,5 кг

28 кг 28 кг 28 кг 32 кг 32 кг  48 кг

Блок управления SCU 286

Стандартный блок питания и управления для генераторов SITE-X и SITE-XS разработан на основе промышленных печатных плат, выполненных с помощью поверхностного монтажа компонентов (SMD — Surface Mounted Device). Технология тропикализации защищает электронные платы от агрессивных воздействий, таких как избыточная влажность, пыль, удары и вибрация, коррозионные среды, химические продукты и высокие температуры.

Эргономичная конструкция пульта SCU 286 обеспечивает высокий уровень надёжности в процессах эксплуатации, транспортировки, обслуживания и хранения устройства. Его корпус имеет защиту класса IP65 от атмосферных воздействий. Все номинальные технические параметры блока выполняются при температуре окружающей среды от -25 до +55 °С.



IP65

Рабочая температура окружающей среды

Функциональные особенности

Благодаря встроенной системе прямого измерения высокого напряжения, подаваемого рентгеновским генератором, SCU 286 гарантирует точность в отношении радиологических параметров. На основе полученных данных устройство управления поддерживает стабильность значений миллиампер и киловольт с точностью до ±0,5% в любом выбранном диапазоне.

Транзисторная схема питания SCU 286 позволяет оператору не волноваться о характеристиках электросети или генераторной установки, к которой он подключен. Блок управления защищён от колебаний напряжения, что способствует стабильности и высокому качеству экспонирования.

Интерфейс оператора

Передняя панель блока управления покрыта слоем высокопрочного полиэстера. На ней размещена 16-клавишная сенсорная клавиатура, а также крупные и яркие световые индикаторы, переключатели и кнопки, отвечающие за включение устройства, переключение блокировки, запуск и остановку экспозиции. Яркий дисплей, защищённый экраном с антибликовым покрытием, отображает актуальную для оператора информацию. Среднеквадратичное и пиковое напряжение, частоту тока, внутреннюю температуру, дату и время, функции выбора языка или часового пояса можно запросить или обновить с клавиатуры.

Для предотвращения несанкционированного использования в блоке SCU 286 предусмотрена свободно программируемая система кодов доступа на трёх уровнях: супервизор, оператор и сервисный инженер. Каждый уровень ограничивает доступ к определённым функциям. Отключаемая при необходимости, данная система безопасности по умолчанию неактивна.

Работа с данными

Чтобы сократить количество тестовых снимков до минимума, оператор может воспользоваться архивом стандартных экспозиций, сделанных во время предыдущих сеансов рентгенографии. Все радиологические параметры сохраняются в памяти нажатием одной кнопки: значения силы и напряжения тока, время экспозиции, тип и плотность плёнки, фокусное расстояние, тип материалов, контролируемая толщина. Содержимое базы данных можно легко распечатать или передать от одного блока управления SCU 286 к другому через последовательную связь RS232.

Встроенное программное обеспечение для технической диагностики и обслуживания определяет причину любого отказа устройства в течение нескольких секунд с погрешностью менее 5%. Большинство проблем можно решить на месте путём замены платы или компонента, указанного программой.

Габаритные размеры пульта управления SCU 286

Комплектация

  • рентгеновский генератор SITE-X C3005;

  • блок питания и управления SCU286;

  • соединительный кабель 20 м;

  • сетевой кабель 10 м;



  • руководство по эксплуатации;
  • комплект документов;
  • сумка для кабелей;
  • транспортировочный контейнер.

Аксессуары

Для рентгеновских генераторов SITE-X и SITE-XS доступен широкий спектр принадлежностей. Они были разработаны специалистами в области неразрушающего контроля и для них. Все аксессуары прошли испытания в самых сложных полевых условиях и доказали свою эффективность и надёжность. Всё — от сигнальной лампы до транспортировочного ящика — было создано, чтобы упростить рабочий процесс и повысить его продуктивность.

Сигнальная лампа

Выносное сигнальное устройство с красным мигающим фонарём, выполненное в усиленном корпусе. Крепится к блоку управления SCU286 с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. Основание конструкции имеет резьбу стандарта 1/4-20UNC, что позволяет устанавливать лампу на штатив-треногу либо на магнитную опору.


Габариты 160×135 мм. Масса 3 кг.

Аудиовизуальная сигнализация

Выносное сигнальное устройство, на панели которого установлен красный мигающий фонарь и блок звуковой сирены с уровнем громкости 102 дБ. Соединяется с пультом управления SCU286 с помощью кабеля длиной 20 метров. Основание конструкции имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

Габариты 280×180×170 мм. Масса 3 кг.

Штатив треножный

Совместим со световым и звуковым сигнальными устройствами. Для максимальной прочности и устойчивости складные телескопические ножки закреплены вокруг центральной стойки, высота регулируемая: от 50 до 140 см. Головка имеет стандартное крепление, как у штативов для камер.

Длина в сложенном виде 56 см.
Масса 0,91 кг.

Коллиматор

Представляет собой состоящее из двух частей кольцо на свинцовой основе с экраном-заглушкой. Коллиматор может быть закреплён по периметру панорамного генератора SITE-X для формирования направленного пучка рентгеновского излучения.

Соединительный кабель

Позволяет установить USB-соединение между блоком управления SCU286 и персональным компьютером. Это делает возможным управление работой рентгеновских генераторов SITE-X и SITE-XS через интерфейс ПК.

Транспортировочный ящик ALUCASE

Это большой алюминиевый кейс для безопасной транспортировки рентгеновских аппаратов SITE-X и SITE-XS. Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора, одного блока управления, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров и одного аудиовизуального сигнального устройства со штативом.

Технические характеристики моноблока SITE-X C3005

Геометрия излучения

панорамная

Электропитание

от сети

Диапазон выходного напряжения

90 – 300 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки 1 – 5 мА
Ток трубки при полной мощности 5,0 мА
Шаг выбора тока трубки 0,1 мА
Максимальный полезный угол излучения 360°×40°(2×20°)
Размер оптического фокального пятна (EN12543) Ø5×0,8 мм
Собственная фильтрация 2,5 мм (Al) + 0,4 мм (Ni)
Встроенный коллиматор нет
Рабочий цикл при температуре окружающей среды +30 °С 100%
Проникновение в сталь (FFD=700 мм, D7+pb, D=1.5, T=10 мин) 60 мм
Микроконтроллер для измерения значений кВ и мА есть
Доза утечки на расстоянии 1 м на полной мощности < 10,0 мЗв/ч
Давление изоляции SF6 при +20 °С 5,0 кг/см2
Напряжение питания охлаждающего вентилятора 24 В постоянного тока
Уровень пылевлагозащиты IP65
Защитные кольца 2 шт.
Положение соединительной розетки аксиальное/радиальное
Диапазон рабочих температур от -25 до +70 °С
Диапазон температур хранения от -40 до +80 °С
Габаритные размеры Ø 346×831 мм
Масса без защитных колец 32 кг

Технические характеристики блока управления SCU 286

Прямое измерение кВ / мА

есть, с точностью ±0,5%

Одновременное отображение измерений и настроек

есть
Шаг настройки напряжения, тока, времени экспозиции
1.0 кВ, 0.1 мА, 1.0 сек
Диапазон установки времени экспозиции
1 сек – 99 мин 59 сек
Контрольные световые индикаторы
3 шт. (питание включено, рентген включен, безопасность)
Независимые кнопки СТАРТ и СТОП
есть
Двухпозиционный поворотный переключатель с ключом безопасности
рентген ВКЛ / РЕЖИМ ОЖИДАНИЯ
Двухпозиционный главный поворотный переключатель
включение / выключение сети
Вакуумные флуоресцентные дисплеи высокой яркости (VFD)
2×20 с антибликовым экраном
Предварительный нагрев
автоматически
Калькулятор времени экспозиции (материал, FFD, пленка, плотность, кВ, мА, время
опционально
Объём памяти стандартных экспозиций
 5 000, с расширением до 20 000
Параметры экспозиции, сохраняемые в памяти
кВ, мА, время, пленка, FFD, толщина, оптическая плотность снимка, материалы
Поиск стандартных снимков по критериям выбора
есть, 7 критериев
Печать и передача между SCU286 базы данных
есть, последовательный интерфейс RS232
Тип источника питания
 сеть, электрогенератор
Диапазон напряжения питания
от 198 до 264 В переменного тока
Диапазон частот питающей сети
от 45 до 66 Гц
Минимальный коэффициент мощности
> 0,7%
Максимальный среднеквадратичный ток сети (300 кВ / 6 мА – SITEX D3006)
12 А при 220 В переменного тока
Точность контроля сети
±0,2%
Диапазон рабочих температур
от -25 до +55 °С
Диапазон температур хранения
от -40 до +80 °С
Класс защиты
IP65
Ручка для переноски / опора / резиновый амортизатор
есть
Габариты без ручки
355×157×520 мм
Масса  14 кг
