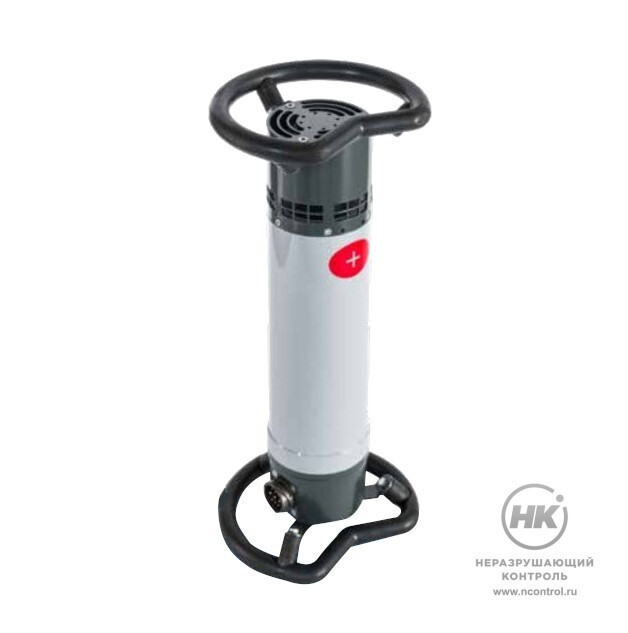

Рентгеновский аппарат ICM SITE-X D1802

SITE-X D1802 — портативный направленный рентгеновский аппарат, предназначенный для промышленной радиографии в производственных и полевых условиях. Диапазон регулировки анодного напряжения 60 – 180 кВ. Максимальная просвечиваемая толщина составляет 24 мм по стали на фокусном расстоянии 700 мм при экспозиции длительностью 10 мин с использованием плёнки  Agfa D7+Pb, оптическая плотность снимка 1.5.

Генератор SITE-X D1802 по типу питания рентгеновской трубки относится к полупериодным аппаратам, которые содержат повышающий трансформатор, но не имеют умножителя. Регулировка анодного тока возможна в диапазоне от 1 до 3 мА с шагом 0.1 мА. При работе на полной мощности ток трубки составляет 2 мА. Все ключевые параметры устройства отражены в наименовании модели.

Номограмма рентгеновского аппарата SITE-X D1802

Геометрия излучения

Рентгеновский аппарат SITE-X D1802 имеет боковой выход излучения, обозначенный красным эллипсом с наружной стороны изолированного корпуса генератора. Максимальный полезный угол выхода рентгеновского пучка 60°×40°. Диаметр фокусного пятна составляет 0,8 мм согласно европейскому промышленному стандарту EN12543. Благодаря малому размеру пятна возможно проводить контроль при повышенных требованиях к качеству изображения.

Конструктивные особенности

Стержневой анод рентгеновской трубки SITE-X D1802 расположен вне изолирующей среды SF-6, что позволяет сократить объём свинца, необходимый для стандартной радиационной защиты, а следовательно — минимизировать общий вес аппарата. Портативность и лёгкость генератора особенно ценны при контроле сложных участков и труднодоступных мест, а защита корпуса по классу IP65 обеспечивает надёжную работу в полевых условиях.

Инновационной разработкой в конструкции рентгенаппаратов ICM SITE-X является система охлаждения. Высокоэффективный теплообменник снижает температуру анода в два раза, что увеличивает длительность непрерывной работы генератора. Модели D1802 соответствует продолжительность рабочего цикла 50% на открытом воздухе при +30 °C.

Полупериодные аппараты используют упрощённую схему преобразования высокого напряжения: для питания трубки задействована только половина синусоиды. Это даёт возможность одновременно выставить максимальное напряжение и максимальный ток, не перегревая генератор. По производительности такие рентгенаппараты занимают промежуточное положение между импульсными и аппаратами постоянного потенциала.

Отличия от других аппаратов серии

Рентгеновский генератор D1802 — самый компактный и лёгкий из линейки направленных полупериодных аппаратов SITE-X и SITE-XS. Масса моноблока без защитных колец составляет всего 9,5 кг. Сочетание технических параметров и массогабаритных характеристик устройства не имеет аналогов среди подобных аппаратов других производителей.

Младшая модель на 180 кВ единственная в серии не имеет встроенной «карусельной» системы регулировки диафрагм со свинцовой заглушкой.

Габаритные размеры генератора SITE-X D3006

Блок управления SCU 286

Стандартный блок питания и управления для генераторов SITE-X и SITE-XS разработан на основе промышленных печатных плат, выполненных с помощью поверхностного монтажа компонентов (SMD — Surface Mounted Device). Технология тропикализации защищает электронные платы от агрессивных воздействий, таких как избыточная влажность, пыль, удары и вибрация, коррозионные среды, химические продукты и высокие температуры.

Эргономичная конструкция пульта SCU 286 обеспечивает высокий уровень надёжности в процессах эксплуатации, транспортировки, обслуживания и хранения устройства. Его корпус имеет защиту класса IP65 от атмосферных воздействий. Все номинальные технические параметры блока выполняются при температуре окружающей среды от -25 до +55 °С.



IP65

Рабочая температура окружающей среды

Функциональные особенности

Благодаря встроенной системе прямого измерения высокого напряжения, подаваемого рентгеновским генератором, SCU 286 гарантирует точность в отношении радиологических параметров. На основе полученных данных устройство управления поддерживает стабильность значений миллиампер и киловольт с точностью до ±0,5% в любом выбранном диапазоне.

Транзисторная схема питания SCU 286 позволяет оператору не волноваться о характеристиках электросети или генераторной установки, к которой он подключен. Блок управления защищён от колебаний напряжения, что способствует стабильности и высокому качеству экспонирования.

Интерфейс оператора

Передняя панель блока управления покрыта слоем высокопрочного полиэстера. На ней размещена 16-клавишная сенсорная клавиатура, а также крупные и яркие световые индикаторы, переключатели и кнопки, отвечающие за включение устройства, переключение блокировки, запуск и остановку экспозиции. Яркий дисплей, защищённый экраном с антибликовым покрытием, отображает актуальную для оператора информацию. Среднеквадратичное и пиковое напряжение, частоту тока, внутреннюю температуру, дату и время, функции выбора языка или часового пояса можно запросить или обновить с клавиатуры.

Для предотвращения несанкционированного использования в блоке SCU 286 предусмотрена свободно программируемая система кодов доступа на трёх уровнях: супервизор, оператор и сервисный инженер. Каждый уровень ограничивает доступ к определённым функциям. Отключаемая при необходимости, данная система безопасности по умолчанию неактивна.

Работа с данными

Чтобы сократить количество тестовых снимков до минимума, оператор может воспользоваться архивом стандартных экспозиций, сделанных во время предыдущих сеансов рентгенографии. Все радиологические параметры сохраняются в памяти нажатием одной кнопки: значения силы и напряжения тока, время экспозиции, тип и плотность плёнки, фокусное расстояние, тип материалов, контролируемая толщина. Содержимое базы данных можно легко распечатать или передать от одного блока управления SCU 286 к другому через последовательную связь RS232.

Встроенное программное обеспечение для технической диагностики и обслуживания определяет причину любого отказа устройства в течение нескольких секунд с погрешностью менее 5%. Большинство проблем можно решить на месте путём замены платы или компонента, указанного программой.

Габаритные размеры пульта управления SCU 286

Комплектация

  • рентгеновский генератор SITE-X D3206;

  • блок питания и управления SCU286;

  • соединительный кабель 20 м;

  • сетевой кабель 10 м;



  • руководство по эксплуатации;
  • комплект документов;
  • сумка для кабелей;
  • транспортировочный контейнер.

Аксессуары

Для рентгеновских генераторов SITE-X и SITE-XS доступен широкий спектр принадлежностей. Они были разработаны специалистами в области неразрушающего контроля и для них. Все аксессуары прошли испытания в самых сложных полевых условиях и доказали свою эффективность и надёжность. Всё — от сигнальной лампы до транспортировочного ящика — было создано, чтобы упростить рабочий процесс и повысить его продуктивность.

Сигнальная лампа

Выносное сигнальное устройство с красным мигающим фонарём, выполненное в усиленном корпусе. Крепится к блоку управления SCU286 с помощью соединительного кабеля длиной 20 метров. Доступны два варианта настройки режима работы. Основание конструкции имеет резьбу стандарта 1/4-20UNC, что позволяет устанавливать лампу на штатив-треногу либо на магнитную опору.


Габариты 160×135 мм. Масса 3 кг.

Аудиовизуальная сигнализация

Выносное сигнальное устройство, на панели которого установлен красный мигающий фонарь и блок звуковой сирены с уровнем громкости 102 дБ. Соединяется с пультом управления SCU286 с помощью кабеля длиной 20 метров. Основание конструкции имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

Габариты 280×180×170 мм. Масса 3 кг.

Штатив треножный

Совместим со световым и звуковым сигнальными устройствами. Для максимальной прочности и устойчивости складные телескопические ножки закреплены вокруг центральной стойки, высота регулируемая: от 50 до 140 см. Головка имеет стандартное крепление, как у штативов для камер.

Длина в сложенном виде 56 см.
Масса 0,91 кг.

Коллиматор

Представляет собой состоящее из двух частей кольцо на свинцовой основе с экраном-заглушкой. Коллиматор может быть закреплён по периметру панорамного генератора SITE-X для формирования направленного пучка рентгеновского излучения.

Соединительный кабель

Позволяет установить USB-соединение между блоком управления SCU286 и персональным компьютером. Это делает возможным управление работой рентгеновских генераторов SITE-X и SITE-XS через интерфейс ПК.

Транспортировочный ящик ALUCASE

Это большой алюминиевый кейс для безопасной транспортировки рентгеновских аппаратов SITE-X и SITE-XS. Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора, одного блока управления, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров и одного аудиовизуального сигнального устройства со штативом.

Технические характеристики моноблока SITE-X D1802

Геометрия излучения

направленная

Электропитание

от сети

Диапазон выходного напряжения

60 – 180 кВ
Шаг выбора выходного напряжения 1 кВ
Диапазон тока трубки 1 – 3 мА
Ток трубки при полной мощности 2,0 мА
Шаг выбора тока трубки 0,1 мА
Максимальный полезный угол излучения 60°×40° эллиптический
Размер оптического фокального пятна (EN12543) 0,8×0,8 мм
Собственная фильтрация

эквив. 3,5 мм (Al)

Встроенный коллиматор нет
Рабочий цикл при температуре окружающей среды +30 °С 50%
Проникновение в сталь (FFD=700 мм, D7+pb, D=1.5, T=10 мин) 24 мм
Микроконтроллер для измерения значений кВ и мА есть
Доза утечки на расстоянии 1 м на полной мощности < 2 мЗв/ч
Давление изоляции SF6 при +20 °С 5,0 кг/см2
Напряжение питания охлаждающего вентилятора 24 В постоянного тока
Уровень пылевлагозащиты IP65
Защитные кольца 2 шт.
Положение соединительной розетки радиальное
Диапазон рабочих температур от -25 до +70 °С
Диапазон температур хранения от -40 до +80 °С
Габаритные размеры Ø 250×573 мм
Масса без защитных колец 9,5 кг

Технические характеристики пульта управления SCU 286

Прямое измерение кВ / мА

есть, с точностью ±0,5%

Одновременное отображение измерений и настроек есть
Шаг настройки напряжения, тока, времени экспозиции 1.0 кВ, 0.1 мА, 1.0 сек
Диапазон установки времени экспозиции 1 сек – 99 мин 59 сек
Контрольные световые индикаторы 3 шт. (питание включено, рентген включен, безопасность)
Независимые кнопки СТАРТ и СТОП есть
Двухпозиционный поворотный переключатель с ключом безопасности рентген ВКЛ / РЕЖИМ ОЖИДАНИЯ
Двухпозиционный главный поворотный переключатель включение / выключение сети
Вакуумные флуоресцентные дисплеи высокой яркости (VFD) 2×20 с антибликовым экраном
Предварительный нагрев автоматически
Калькулятор времени экспозиции (материал, FFD, пленка, плотность, кВ, мА, время) опционально
Объём памяти стандартных экспозиций 5 000, с расширением до 20 000
Параметры экспозиции, сохраняемые в памяти кВ, мА, время, пленка, FFD, толщина, оптическая плотность снимка, материалы
Поиск стандартных снимков по критериям выбора есть, 7 критериев
Печать и передача между SCU286 базы данных есть, последовательный интерфейс RS232
Тип источника питания сеть, электрогенератор
Диапазон напряжения питания от 198 до 264 В переменного тока
Диапазон частот питающей сети от 45 до 66 Гц
Минимальный коэффициент мощности > 0,7%
Максимальный среднеквадратичный ток сети (300 кВ / 6 мА – SITEX D3006) 12 А при 220 В переменного тока
Точность контроля сети ±0,2%
Диапазон рабочих температур от -25 до +55 °С
Диапазон температур хранения от -40 до +80 °С
Класс защиты IP65
Ручка для переноски / опора / резиновый амортизатор есть
Габариты без ручки 355×157×520 мм
Масса 14 кг
