Измерительные гребёнки «Константа ГП» предназначены для толщинометрии не отвердевших лакокрасочных покрытий на плоских и цилиндрических изделиях.

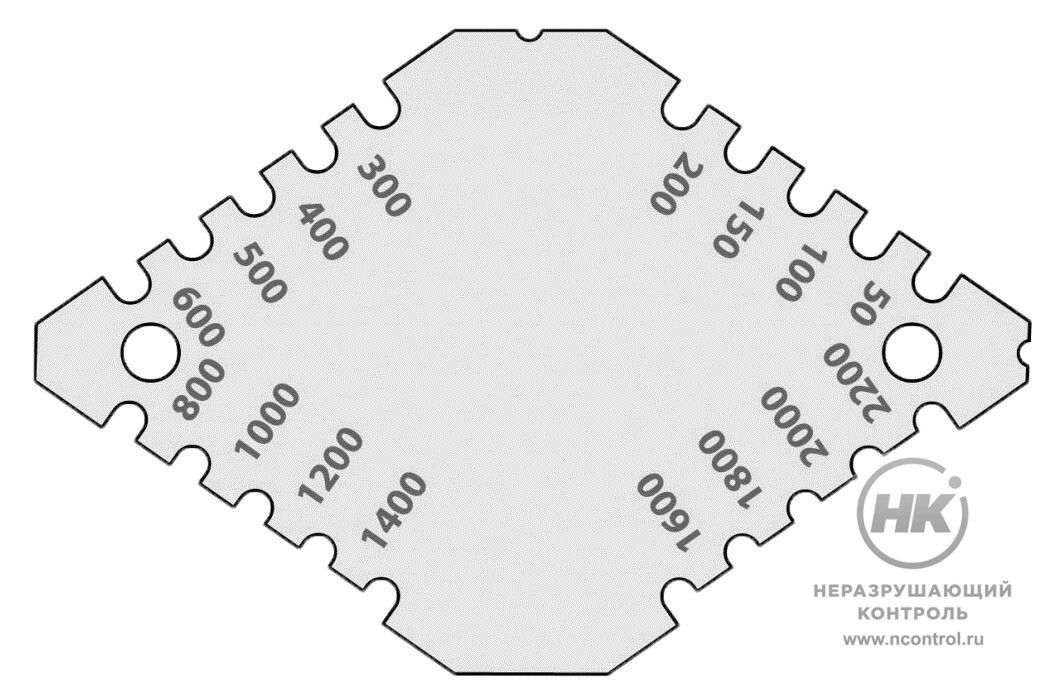

Толщиномер-гребенка представляет из себя шаблон, изготовленный из пластины нержавеющей стали. Выступы и опорные базы имеют клиновидную форму, обеспечивающую их легкий вход в порошок. Гребенка имеет две опорные базы на каждой из граней и набор выступов с фиксированным зазором относительно баз. Величина зазора отмечена на выступе. За толщину принимается наибольший зазора зуба, смоченного покровным материалом.
800 мкм
Максимальный шаг измерения
1. Проверяют, чтобы зубья были чистыми и не были изношены или повреждены.
2. Помещают гребенчатый калибр на плоскую поверхность образца таким образом, чтобы зубья располагать перпендикулярно плоскости поверхности.
3. Выдерживают период времени, достаточный для того, чтобы покрытие смочило зубья, перед тем, как удалить калибр.
В случае с образцами, искривленными в одной плоскости, гребеночный калибр должен помещаться в положении, параллельном оси искривления. Результат измерения толщины зависит от продолжительности измерения. Толщина, следовательно, должна измеряться как можно скорее после нанесения покрытия. Отмечают показание наибольшего зазора зуба, смоченного покровным материалом в качестве толщины смоченной пленки.
Диапазон, мкм | Шаг измерения, мкм | В диапазоне, мкм | Габаритные размеры, не более, мм | Масса, не более, кг | |
Константа ГП1 | 10–220 | 10 20 | до 60 60–220 | 45×1×45 | 0,05 |
Константа ГП2 | 25–800 | 25 50 100 | до 200 200–400 400–800 | 65×1×45 | 0,05 |
Константа ГП3 | 50–2200 | 50 100 200 | до 200 200–600 600–2200 | 95×1×60 | 0,05 |
