Дефектоскоп предназначен для выявления трещин, пористости, недопустимых утонений и других нарушений сплошности внутренних и внешних защитных диэлектрических покрытий (лакокрасочных, порошковых, пленочных, битумных и других диэлектрических покрытий толщиной до 1 мм) на металлических изделиях приложением импульсного высоковольтного напряжения и фиксацией электрического пробоя в местах нарушения сплошности или недопустимого утонения.
Прибор может комплектоваться дополнительными сменными резиновыми или волосяными электродами с зоной контроля от 50 до 400 мм, а также специализированными электродами для контроля внешних и внутренних покрытий труб диаметром от 50 до 820 мм.
20часов Время непрерывной работы от заряженного аккумулятора
Электроискровой метод обладает высокой чувствительностью и наибольшей производительностью при выявлении дефектов а—г при контроле изделий большой площади или протяженных объектов, применяется во многих отраслях промышленности. Электропотенциальный метод позволяет выявлять сквозные дефекты б, г, д, образующиеся в местах механических повреждений или в области нахлеста кровельных материалов при их укладке на крыши бетонных и железобетонных сооружений.

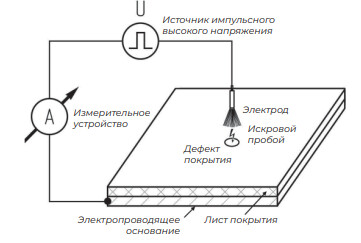

Метод основан на фиксации дефектоскопом электрического пробоя дефектного участка диэлектрического покрытия. Пробой возникает под действием высокого контрольного напряжения U, прикладываемого между электродом и электропроводящей подложкой (металлом или бетоном). Протекающий при искровом пробое электрический ток I регистрируется прибором, который, в свою очередь, информирует оператора о наличии дефекта посредством звуковой и световой сигнализации. Электроискровой метод позволяет выявлять дефекты а—г покрытий на токопроводящих подложках и на бетонных основаниях и может использоваться для испытания покрытий толщиной от 50 мкм до 25 мм.
Преимущества
Возможность контроля покрытий толщиной от 50 мкм до 1 мм.
Особенности метода
Быстрота контроля: Процесс контроля достаточно быстрый, особенно при использовании механизированных устройств.
Дефекты легко обнаруживаются визуально (по искре).
Метод позволяет контролировать изделия сложной формы
Многие приборы портативны и предназначены для работы в полевых условиях.
Особенности
возможность контроля покрытий толщиной от 40 мкм до 1 мм;
высокая безопасность работы за счет импульсного режима работы;
цифровая индикация напряжения на электроде;
высокая стабильность напряжения на электроде;
возможность настройки чувствительности;
возможность контроля покрытий на бетонных конструкциях.
возможность оперативной замены аккумулятора;
возможность внешнего заряда аккумулятора;
большой набор сменных электродов для контроля изделий различного назначения;
комплектование специализированными резиновыми электродами для лакокрасочных покрытий;
малые габариты и вес.

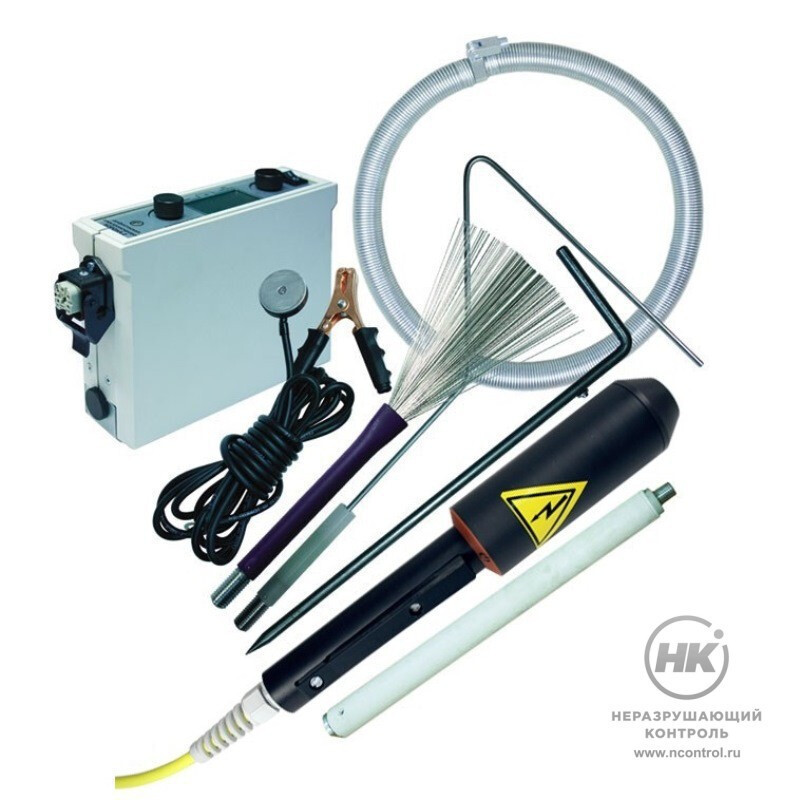

Комплектация
высоковольтный трансформатор-держатель ВТ1;
блок контроля;
специализированный резиновый или веерный электрод;
удлинитель;
зарядное устройство;
штырь-заземлитель;
магнит;
провод заземления;
руководство по эксплуатации;
термосумка;
чемодан для хранения и транспортировки
два аккумулятора;
Технические характеристики
Толщина контролируемых покрытий
0,05 - 1 мм
Диапазон регулировки высоковольтного испытательного напряжения на электроде
0,7 – 4 кВ
Дискретность установки высоковольтного испытательного напряжения
0,1 кВ
Тип индикатора напряжения на электроде
цифровой (3-х разрядный)
Питание прибора — встроенный аккумулятор:
Время непрерывной работы от заряженного аккумулятора
