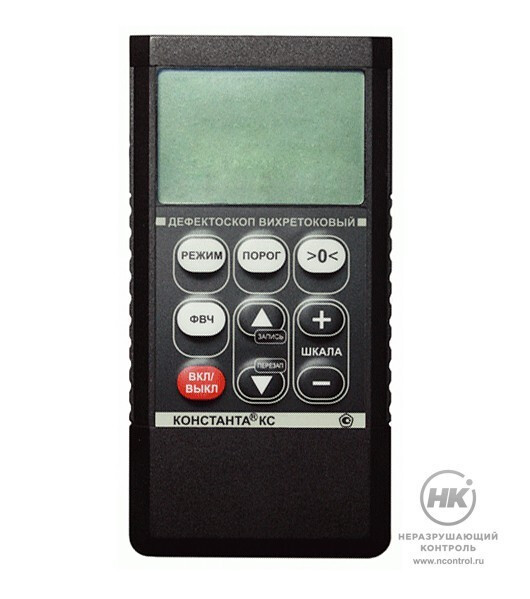

Вихретоковый дефектоскоп «Константа КС»

Купить

Задать вопрос о товаре

Вихретоковый дефектоскоп «Константа КС» предназначен для контроля качества соединений токоведущих проводников обмоток роторов турбогенераторов. Может применяться для контроля качества паяных, сварных соединений, а так же соединений выполненных другим способом.

Предназначен для обнаружения дефектов соединения, ориентированных в плоскости, перпендикулярной плоскости установки преобразователя. Для удобства применения преобразователи могут комплектоваться насадками. Одна пара насадок обеспечивает фиксацию преобразователя на объекте контроля в одной или в двух плоскостях. Насадки крепятся на измерительных катушках и могут поворачиваться вокруг оси катушек. Каждая из насадок обеспечивает фиксацию преобразователя в одной плоскости.

10 часов
Время непрерывной
работы

Документы в PDF

Скачать карточку в формате PDF

Особенности

экранированный чувствительных элемент (нет влияния деталей контролируемого изделия, расположенных рядом);
типы обнаруживаемых дефектов: непропай, непровар, пустоты, скопление шлака и загрязнений в припое или в материале сварного шва соединения, несоответствие электропроводности материала соединяемых проводников образцу;
преобразователи экранного типа (с одной стороны преобразователя – обмотка возбуждения, с другой – приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения;
возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач;

удобная калибровка прибора и индикация результата контроля в процентах;
два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера;
звуковая индикация недопустимого уровня дефекта;
высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA».

Комплектация

блок обработки информации;
преобразователи ПА-КСЭк-60э-Cu, ПА-КСЭк-40э-Cu;
аккумуляторы ААА (4 шт.);
зарядное устройство;
кабель связи с ПК по интерфейсу USB;
компакт-диск с драйверами и программой «Constanta – DATA»;
руководство по эксплуатации;
кейс для хранения и транспортировки – 2 шт.

Принадлежности

наборы контрольных образцов;
удерживающие приспособления (насадки);
блок питания от сети 220 В.

Технические характеристики

Индикация	графический LCD индикатор с отображением в цифровом виде уровня сигнала и порога срабатывания сигнализации; звуковая сигнализация в корпусе прибора и через подключаемые наушники
Число ячеек памяти результатов контроля	999 с возможностью разбивки на 99 групп
Диапазон рабочих температур	0°С … +50°С
Питание (аккумуляторы или батареи Alkaline)	2 шт., тип ААА
Время непрерывной работы	10 часов
Габаритные размеры блока обработки информации	120х60х25 мм
Масса	0,15 кг
