Импульсный электроискровой дефектоскоп Корона 40

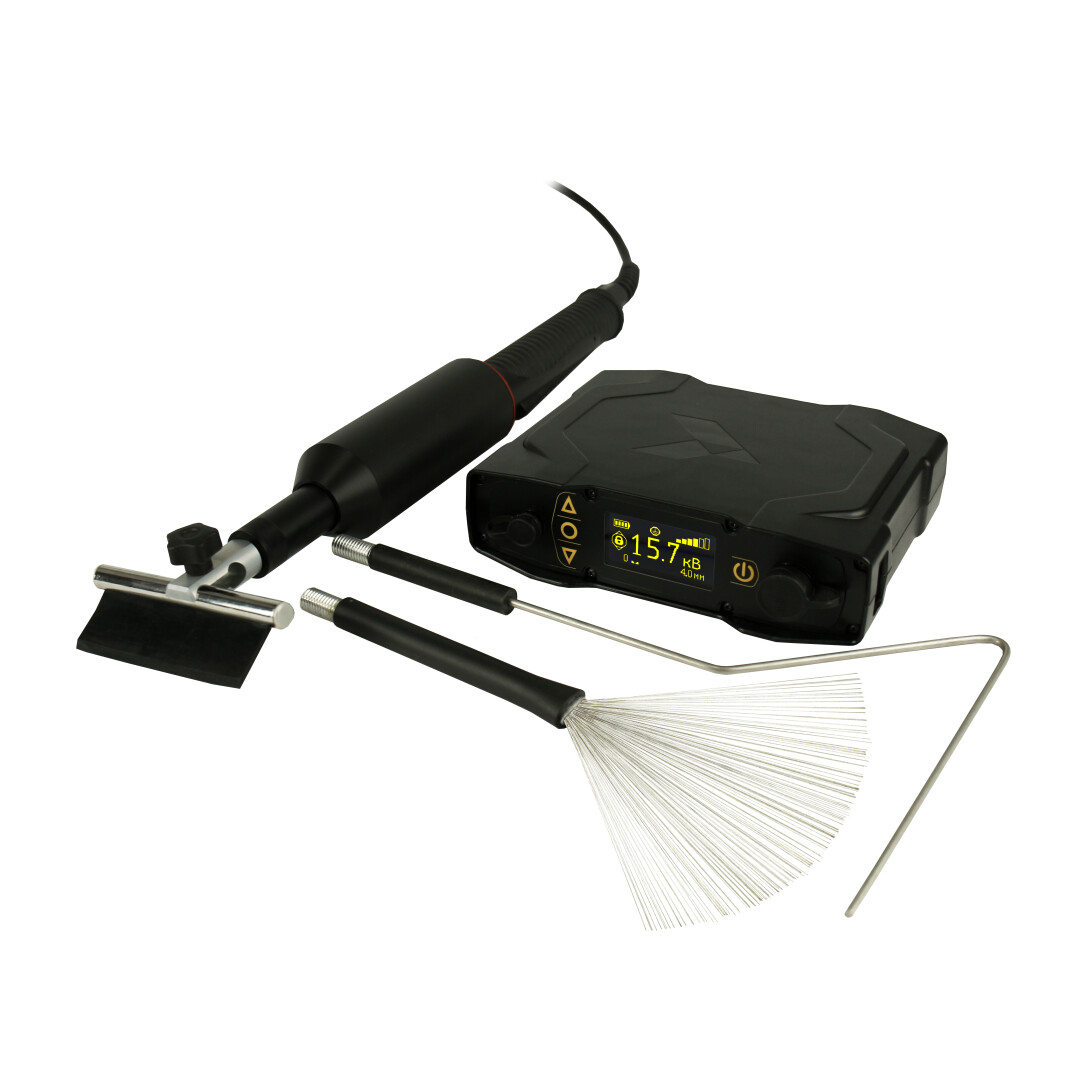

Импульсный электроискровой дефектоскоп Корона 40 [фото №1] Импульсный электроискровой дефектоскоп Корона 40 [фото №2] Импульсный электроискровой дефектоскоп Корона 40 [фото №3]

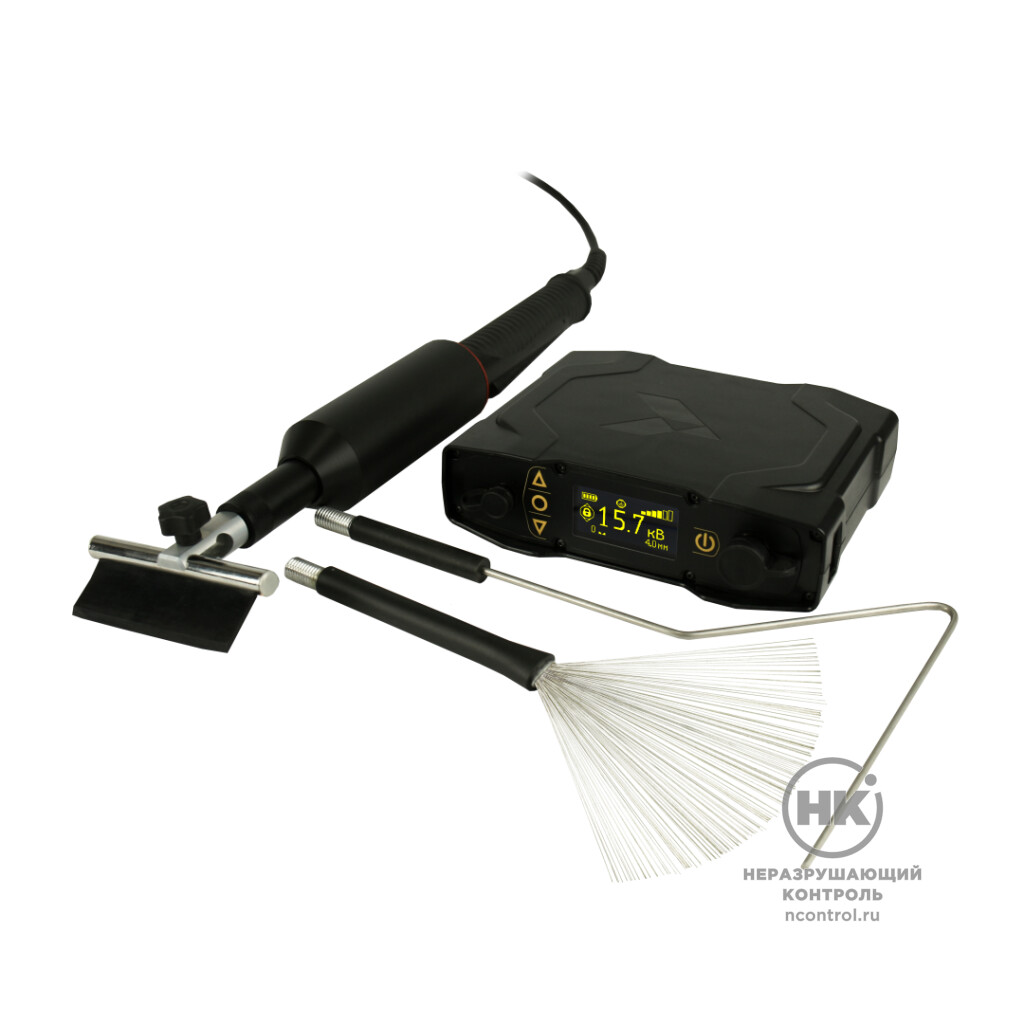

Импульсный электроискровой дефектоскоп Корона 40 [фото №1]
Купить

«Корона 40» — электроискровой дефектоскоп для ручного контроля качества диэлектрических покрытий на токопроводящих основаниях. Предназначен для выявления локальных сквозных и структурных дефектов в сухих изоляционных покрытиях толщиной до 25 мм. Диапазон импульсного испытательного напряжения составляет от 4 до 40 кВ.

Электроискровой метод позволяет обнаруживать пустоты, непрокрасы, трещины, отслоения, микроотверстия, пористость, утонения и посторонние включения. Для прибора предусмотрена широкая номенклатура сменных электродов для контроля труб и плоских поверхностей. Принцип действия основан на приложении импульсного высоковольтного напряжения и фиксации электрического пробоя в местах дефектов, что обеспечивает высокую чувствительность и производительность при выявлении дефектов.



40 часов
Время непрерывной работы от заряженного аккумулятора

Документы в PDF

Скачать карточку в формате PDF

Принцип работы

Электроискровой метод обладает высокой чувствительностью и наибольшей производительностью при выявлении дефектов а—г при контроле изделий большой площади или протяженных объектов, применяется во многих отраслях промышленности.

Электропотенциальный метод позволяет выявлять сквозные дефекты б, г, д, образующиеся в местах механических повреждений или в области нахлеста кровельных материалов при их укладке на крыши бетонных и железобетонных сооружений.

Импульсный электроискровой дефектоскоп Корона 40 фото 1

Метод основан на фиксации дефектоскопом электрического пробоя дефектного участка диэлектрического покрытия.
Пробой возникает под действием высокого контрольного напряжения U, прикладываемого между электродом и электропроводящей подложкой (металлом или бетоном). Протекающий при искровом пробое электрический ток I регистрируется прибором, который, в свою очередь, информирует оператора о наличии дефекта посредством звуковой и световой сигнализации. Электроискровой метод позволяет выявлять дефекты а—г покрытий на токопроводящих подложках и на бетонных основаниях и может использоваться для испытания покрытий толщиной от 50 мкм до 25 мм.

Импульсный электроискровой дефектоскоп Корона 40 фото 2

Преимущества

  • Высокая точность поддержания испытательного напряжения на электроде гарантирует воспроизводимость результатов
  • Наличие системы определения ложных дефектов
  • Стабильность поддержания испытательного напряжения в сложных температурных условиях до -45°С
  • Цифровая индикация контрольного напряжения на электроде
  • Комплектация прибора с Li-Ion батареей повышенной емкости, обеспечивающей до 40 часов автономной работы
  • Калькулятор испытательного напряжения
  • Режим пользовательской градуировки прибора
  • Режим одноэлектродного контроля
  • Счетчик дефектов

Особенности метода

  • Процесс контроля достаточно быстрый, особенно при использовании механизированных устройств
  • Дефекты легко обнаруживаются визуально (по искре)
  • Метод позволяет контролировать изделия сложной формы
  • Возможность контроля покрытий толщиной от 50 мкм до 1 мм
  • Большой набор сменных электродов для контроля изделий различного назначения
  • Малые габариты и вес
  • Возможность контроля покрытий на бетонных и железобетонных конструкциях

Комплектация

  • блок управления
  • чехол блока управления
  • высоковольтная рукоятка
  • провод заземления с магнитом и зажимом "крокодил"
  • удлинитель
  • аккумулятор
  • зарядное устройство
  • руководство по эксплуатации
  • паспорт
  • веерный электрод
  • рукоятка съемная
  • кейс

Технические характеристики

Толщина контролируемых покрытий, мм0,5…25
Диапазон регулировки напряжения на электроде, кВ4…40
Дискретность установки выходного напряжения, кВ0,1
Тип индикатора напряжения на электродецифровой (3-х разрядный)
Время непрерывной работы от заряженного аккумулятора, чдо 40
Точность поддержания контрольного напряжения, %5
Питание прибора — встроенный аккумулятор:
— общепромышленный для температурного диапазона, °С
— низкотемпературный для температурного диапазона, °С
-20…+50
-40…+50
Масса, кг
— блок контроля (с аккумулятором)
— высоковольтный трансформатор-держатель ВТ2
1,5
1,1
Габаритные размеры, мм:
— блок контроля
— высоковольтный трансформатор-держатель ВТ2
205×165×56
Ø55×380
